- Seite 1 309257 05 TR 611 top2 0,5mm - 0,5mm - 2,5mm 2,5mm TR 622 top2 230-240V~ 230-240V~ 50-60Hz 50-60Hz Ext 1 Ext 2 Ext 1 Ext 2 R 10a - 30T R 10a - 30T 6110100 6220100 Montage- und MENU MENU...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Hinweise Display und Tasten/Bedienprinzip Übersicht Menüführung Anschluss/Montage Erstinbetriebnahme Reset Menüpunkt PROGRAMM Schaltzeit neu programmieren (auch für Impuls und Zyklus) 8 Schaltzeit ändern/löschen (auch für Impuls und Zyklus) 9 Impuls programmieren Zyklus programmieren Menüpunkt MANUELL Hand- und Dauerschaltung Menüpunkt OPTIONEN PIN-Code Externer Eingang Speicherkarte OBELISK top2, RESET... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • Entspricht Typ 1 STU nach IEC/EN 60730-2-7 • Gangreserve (10 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) Bestimmungsgemäße Verwendung •... -
Seite 4: Display Und Tasten/Bedienprinzip
Display und Tasten Bedienprinzip Programmierte 1. Textzeile lesen Schaltzeiten Blinkender Text/Symbol stellt Frage dar Datumsanzeige Zeitanzeige Kanalzustand Wochentage von 1 – 7 C1, C2 2. Entscheidung treffen ON = Ein OFF = Aus Anzeige der aktiven Tasten mit der jeweiligen Funktion bbbb NEIN Bestätigung... -
Seite 5: Übersicht Menüführung
Übersicht Menüführung MENU 19 10 06 PROGRAMM ZEIT/DAT MANUELL OPTIONEN ENDE C1 OFF C2 OFF 9:40 UHRZEIT BETRIEBS- KANAL C1 STD-ZÄHLER DATUM ABFRAGEN DAUER EIN EINGANG LCD-BE- AENDERN SO--WI DAUER AUS LEUCHTUNG WOCHEN HAND EIN SPRACHE LOESCHEN DATUMS-... -
Seite 6: Anschluss/Montage

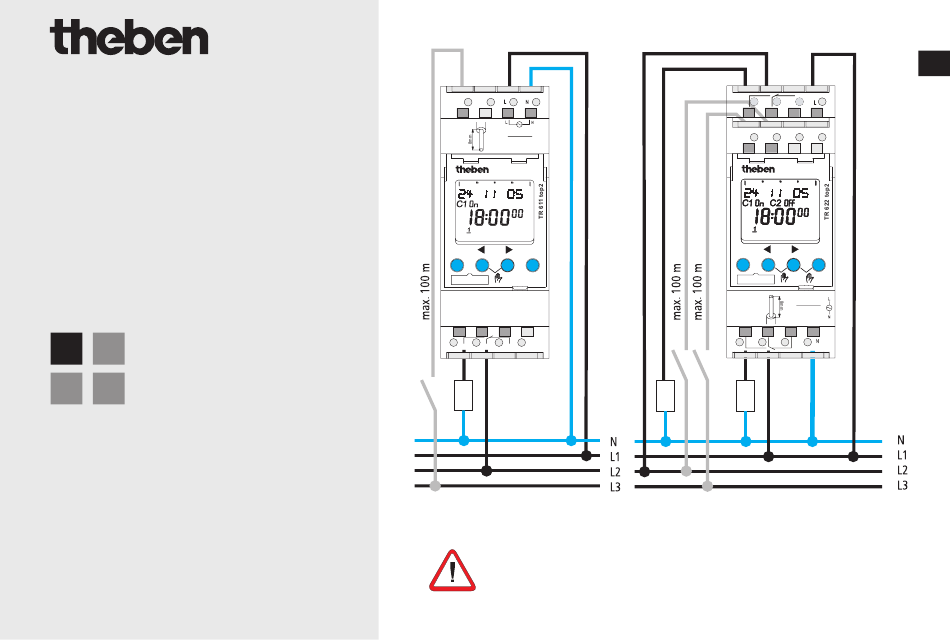

Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Leitung 45° Spannungsfreiheit prüfen! Erden und kurzschließen! Federsteckklemme Leitung anschließen Federsteck- ... -
Seite 7: Erstinbetriebnahme
Erstinbetriebnahme DEUTSCH JAHR Datum, Uhrzeit und Sommer-/ MONAT Winterzeitregel einstellen STUNDE Beliebige Taste drücken und Anzeigen im Display folgen (siehe Bild). MINUTE SO-WI SO-WI GB/ 19 10 06 EUROPA IRL/P C1 OFF C2 OFF 9:40 SO-WI FIN/ GR/TR SO-WI CDN SO-WI USA... -
Seite 8: Schaltzeit Neu Programmieren (Auch Für Impuls Und Zyklus)
Schaltzeit programmieren (auch für Impuls und Zyklus) PROGRAMM MENU drücken. SCHALTZEIT (siehe Bild) Mit OK bestätigen bzw. mit KANAL C1 die gewünschte Einstellung wählen. Erneut mit OK bestätigen. FREI 84 EIN C1 Sie haben 84 freie Speicherplätze zur Verfügung. STUNDE MINUTE MONTAG... -
Seite 9: Schaltzeit Ändern/Löschen (Auch Für Impuls Und Zyklus)
Schaltzeit ändern/löschen (auch für Impuls und Zyklus) PROGRAMM MENU drücken. (siehe Bild) ABFRAGEN Mit OK bestätigen bzw. mit AENDERN KANAL C1 die gewünschte Einstellung wählen. LOESCHEN SCHALTZEIT Erneut mit OK bestätigen. MONTAG STUNDE AENDERN Sie können entweder einen Block ändern/löschen, MINUTE d. -
Seite 10: Reset
Impuls programmieren PROGRAMM SCHALTZEIT (für Pausensignale, Lüftungen, IMPULS KANAL C1 Spülungen etc.) ZYKLUS FREI 84 EIN On MENU drücken. STUNDE (siehe Bild) MINUTE Mit OK bestätigen bzw. mit SEKUNDE die gewünschte Einstellung wählen. PULSDAUER ... -
Seite 11: Zyklus Programmieren
Zyklus programmieren PROGRAMM (bei zyklisch wiederkehrenden SCHALTZEIT Zeitfunktionen, z. B. Wasserauf- IMPULS bereitung etc.) ZYKLUS KANAL C1 FREI 84 MENU drücken. START (siehe Bild) ZYKLUS Mit OK bestätigen bzw. mit STUNDE die gewünschte Einstellung wählen. MINUTE ... -
Seite 12: Hand- Und Dauerschaltung
Die Hand- und Dauerschaltung kann menüge- Der PIN-Code wird menügeführt in führt in MANUELL oder (in der Automatik-An- OPTIONEN eingestellt. zeige) per Tastenkombination eingestellt wer- Bei Verlust des PIN rufen Sie die den (siehe Bild). Theben-Hotline an. OPTIONEN Kanal Kanal BETRIEBS- STD-ZAEHLER LCD-BE-... -
Seite 13: Externer Eingang
Externer Eingang Speicherkarte OBELISK top2 Der EXTERNE EINGANG wird menügeführt in Speicherkarte verwenden OPTIONEN eingestellt (siehe Bild). Speicherkarte in die Schaltuhr stecken. Taster/Schalter ohne Glimmlampe verwenden. Gespeicherte Schaltzeiten abfragen, in die Schaltuhr ein-/auslesen oder Obeliskpro- OPTIONEN gramm starten. BETRIEBS- ... -
Seite 14: Technische Daten
• Kontakt: Wechsler • Kontaktwerkstoff: AgSnO Serviceadresse • Schaltleistung max.: 16 A, 250 V~, cos ϕ = 1 Theben AG 10 A, 250 V~, cos ϕ = 0,6 Hohenbergstr. 32 • Schaltleistung min.: 10 mA/230 V AC 72401 Haigerloch 100 mA/24 V AC/DC DEUTSCHLAND •...
