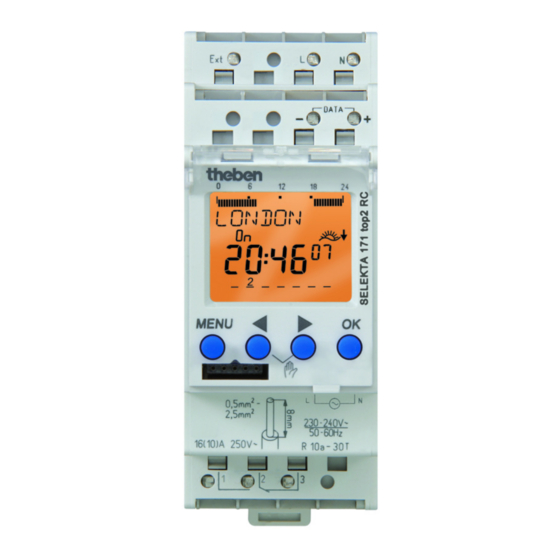

Theben SELEKTA 171 top2 RC 24 V Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SELEKTA 171 top2 RC 24 V:
- Handbuch (80 Seiten) ,
- Montageanleitung (20 Seiten) ,
- Produkthandbuch (114 Seiten)
Verwandte Anleitungen für Theben SELEKTA 171 top2 RC 24 V
Inhaltszusammenfassung für Theben SELEKTA 171 top2 RC 24 V
-
Seite 1: Inhaltsverzeichnis
307112 Astro Zeitschaltuhr SELEKTA 171 top2 RC 24 V 1714100 SELEKTA 172 top2 24 V 1724100 1. Grundlegende Sicherheitshinweise 2. Bestimmungsgemäße Verwendung Entsorgung 3. Montage und Anschluss Zeitschaltuhr montieren Leitung anschließen Leitung lösen 4. Gerätebeschreibung Display und Tasten... - Seite 2 Bedienprinzip Übersicht Menüführung Erstinbetriebnahme 5. Einstellungen und Funktionen Menü ASTRO Astrozeit/Position ändern Offset-Funktion einstellen Feste Schaltzeit programmieren (z. B. im Standardprogramm) 17 Sonderprogramme Sommer-/Winterzeit einstellen 22 Dauer EIN / AUS schalten Ferienfunktion einstellen Externen Eingang einstellen 25 PIN-Code aktivieren...
- Seite 3 Hand- oder Dauerschaltung einstellen Betriebsstundenzähler Empfang des Zeitsignals mit ge- eigneter Antenne top2 RC (nur bei SELEKTA 171 top2 RC 24 V) Speicherkarte OBELISK top2 verwenden Zeitschaltuhr resetten 6. Technische Daten 7. Kontakt...
-
Seite 4: Grundlegende Sicherheitshinweise
Das Gerät entspricht Typ 1 BSTU nach IEC/EN 60730-2-7 • Pro Kanal 3 Sonderprogramme mit Datumsfunktion • Zeitsynchronisation durch Anschluss einer externen DCF- Antenne (SELEKTA 171 top2 RC 24 V) Speicherkarte OBELISK top2: Mechanische Belastung oder Verschmut zung bei Lagerung/ Transport vermeiden 2. Bestimmungsgemäße Verwendung •... -
Seite 5: Entsorgung
Entsorgung Gerät umweltgerecht entsorgen † ¾ 3. Montage und Anschluss WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! Zeitschaltuhr montieren click... - Seite 6 Leitung 45° ® DuoFix Steckklemme Federsteck- klemmen- öffner Prüfabgriff Auf DIN-Hutschiene montieren (nach EN 60715) † ¾ Spannung freischalten † ¾ Gegen Wiedereinschalten sichern † ¾ Spannungsfreiheit prüfen † ¾ Erden und kurzschließen † ¾ Benachbarte, unter Spannung stehende Teile abdecken †...
-
Seite 7: Leitung Anschließen
Leitung anschließen SELEKTA 171 top2 RC 24 V SELEKTA 172 top2 24 V + ~ – ~ Ext1 4 5 6 max. 100 m – + Data Ext1 Ext2 RC DCF 1 2 3 – ~ 1 2 3 – ~ –... - Seite 8 Bei SELEKTA 172 top2 24 V muss die zu schaltende Klein- spannungsart der Kleinspannungsart der Versorgungsspan- nung entsprechen (SELV = SELV, PELV = PELV, FELV = FELV). Falls am Schaltausgang 230 V geschaltet wird, darf die Schaltuhr mit Funktionskleinspannung jedoch nicht mit SELV als Versorgungsspannung betrieben werden.
-
Seite 9: Gerätebeschreibung
4. Gerätebeschreibung Display und Tasten µ 50-60Hz Anzeige Programmierte R10a -25T Antenne 16(4)A 250VAC EIN-Zeiten Anzeige Sonnenauf- Datums- gang/-untergang anzeige Zeitanzeige TR 608 top2 Kanalzustand C1, C2 Wochentag von ON = Ein 1–7 OFF = Aus Anzeige der aktiven Tasten mit den jeweiligen Funktionen ¾... -
Seite 10: Bedienprinzip
Bedienprinzip 1. Textzeile lesen Text/Symbol stellt Frage dar 2. Entscheidung treffen NEIN Ändern/ Bestätigung Wechseln drücken drücken... -
Seite 11: Übersicht Menüführung
Übersicht Menüführung MENU ASTRO PROGRAMM ZEIT/DAT ASTRO- KANAL C1 UHRZEIT ZEITEN STANDARD DATUM GESAMT SONDER 1 SIMULATION SO-WI ASTROPROG OFFSET WOCHENTAG SONDER 2 EIN ASTRO- DATUMS- MODE SONDER 3 AUS FORMAT POSITION GESAMT ZEITFORMAT SIMULATION ENDE OSTERREGEL ALLES LOESCHEN ENDE ENDE MANUELL OPTIONEN... -
Seite 12: Erstinbetriebnahme
Erstinbetriebnahme MENU DEUTSCH PROGRAMM LAND BEHALTEN ENGLISH PROGRAMM KOORDINATEN LOESCHEN ESPANOL FRANCAIS DEUTSCHLAND STUTTGART DATUMS FORMAT ESPANA BERLIN JAHR ESTONIA BREMEN MONAT FRANCE DRESDEN GREAT BRITAIN DUESSELDORF ZEITFORMAT STUNDE MINUTE SO-WI EUROPA 28 02 15 9:40... -
Seite 13: Einstellungen Und Funktionen
Sprache, Land, Stadt, Datum, Zeit sowie Sommer-/ Winter- † ¾ zeitregel (SO-WI) einstellen Beliebige Taste drücken und Anzeigen im Display folgen † ¾ (siehe Bild). 5. Einstellungen und Funktionen Menü ASTRO Im Menü ASTRO können Astrozeiten, Gesamtsimulation, Offset, Astromode sowie Position (Ortsangaben) abgefragt oder verändert werden. - Seite 14 • Astromode Abends-Ein, morgens-Aus: Bei Sonnenuntergang wird – ¾ eingeschaltet, bei Sonnenaufgang wird ausgeschaltet (Beispiel: Straßenbeleuchtung) Abends-Aus, morgens-Ein: Bei Sonnenuntergang wird – ¾ ausgeschaltet, bei Sonnnenaufgang wird eingeschal- tet (Beispiel: Terrarium) Astro inaktiv: Die Astrozeiten wirken nicht (nur die – ¾...
-
Seite 15: Astrozeit/Position Ändern
Astrozeit/Position ändern MENU ASTRO ASTROZEITEN GESAMT SIMULATION OFFSET ASTROMODE POSITION LAND ENDE KOORDINATEN FRANCE AJACCIO ESPANA BAYONNE ESTONIA BORDEAUX DEUTSCHLAND BREST GREAT BRITAIN CAEN Z. B. ein anderes Land, eine andere Stadt eingeben MENU drücken (siehe Bild). † ¾... -
Seite 16: Offset-Funktion Einstellen
Offset-Funktion einstellen MENU ASTRO ASTROZEITEN GESAMT SIMULATION OFFSET KANAL C1 OFFSET OFFSET ASTROMODE MORGENS ABENDS OFFSET OFFSET MORGENS ABENDS 00:00 00:00 MENU drücken † ¾ ASTRO wählen, mit OK bestätigen † ¾ OFFSET wählen, mit OK bestätigen † ¾ OFFSET MORGENS oder OFFSET ABENDS wählen, mit OK †... -
Seite 17: Feste Schaltzeit Programmieren (Z. B. Im Standardprogramm)
Feste Schaltzeit programmieren (z. B. im Standardprogramm) MENU PROGRAMM KANAL C1 STANDARD FREI 84 SONDER 1 NACHT-AUS- oder TAG-EIN- ABFRAGEN ASTROPROG SCHALTUNG SCHALTUNG AENDERN STUNDE LOESCHEN MINUTE Start- ENDE zeitpunkt MONTAG DAUER BIS Schaltzeit auf weitere Schaltzeit KOPIEREN SPEICHERN Wochentage kopieren. -
Seite 18: Sonderprogramme
Zum Kopieren OK drücken † ¾ Sonderprogramme • Die Geräte SELEKTA 171 top2 RC 24 V und SELEKTA 172 top2 24 V besitzen 3 Sonderprogramme, mit denen man kalenderabhängig schalten kann. • Jedes Sonderprogramm kann über ein oder mehrere Datumsbereiche aktiviert werden. - Seite 19 • Es gibt 3 Arten von Datumsbereichen: Fixer Datumsbereich: – ¾ z. B. Startzeitpunkt am 02.04.2015 um 16:00 Uhr Endzeitpunkt am 24.04.2015 um 10:00 Uhr Jährlich wiederkehrender Datumsbereich, – ¾ z. B. Weihnachten: Startzeitpunkt am 24.12. um 18:00 Uhr jedes Jahr Endzeitpunkt am 26.12.
- Seite 20 • Sonderprogramm 1 Astrozeiten aktiv – ¾ Optional 1x Nachtunterbrechung – ¾ Optional 1x Tageinschaltung – ¾ Aktiv in den programmierten Datumsbereichen – ¾ Beispiel: Das Standardprogramm schaltet die Stra- ßenbeleuchtung abhängig von den Astrozeiten ein. Eine Nachtunterbrechung ist von 23:00 Uhr bis 04:00 Uhr programmiert.
- Seite 21 MENU PROGRAMM KANAL C1 STANDARD NACHT-AUS- SONDER 1 SCHALTUNG ASTROPROG SONDER 2 EIN DAUER BIS TAG-EIN- SCHALTUNG DAUER BIS NEU DATUM FREI 84 FIXES DATUM TAGE VOR/ ABFRAGEN NACH OSTERN DATUM JEDES JAHR AENDERN DATUM START JAHR LOESCHEN START MONAT DATUM START TAG ENDE...
-
Seite 22: Sommer-/Winterzeit Einstellen
Sommer-/Winterzeit einstellen MENU ZEIT/DAT UHRZEIT DATUM SO-WI SO-WI EUROPA WOCHENTAG SO-WI GB/ IRL/P SO-WI FIN/ GR/TR MENU drücken † ¾ ZEIT/DAT wählen, mit OK bestätigen † ¾ SO-WI wählen, mit OK bestätigen † ¾ Gewünschte Region für die SO-WI Zeit wählen, mit OK †... -
Seite 23: Dauer Ein / Aus Schalten
Dauer EIN / AUS schalten MENU MANUELL KANAL C1 DAUER EIN DAUER AUS HAND EIN TIMER FERIEN ENDE MENU drücken † ¾ MANUELL wählen, mit OK bestätigen † ¾ KANAL wählen, mit OK bestätigen † ¾ DAUER EIN oder DAUER AUS wählen, mit OK bestätigen †... -
Seite 24: Ferienfunktion Einstellen
Ferienfunktion einstellen MENU MANUELL KANAL C1 DAUER EIN DAUER AUS HAND AUS TIMER FERIEN BEGINN FERIEN ENDE FERIEN MENU drücken † ¾ MANUELL wählen, mit OK bestätigen † ¾ KANAL wählen, mit OK bestätigen † ¾ FERIEN wählen, mit OK bestätigen †... -
Seite 25: Externen Eingang Einstellen
Externen Eingang einstellen Für den Kanal lässt sich ein EXTERNER EINGANG (siehe Bild) mit unterschiedlichen Funktionen einstellen. 3 Untermenüs sind wählbar: Inaktiv, Taster-(Funktion), Schalter-(Funktion) • INAKTIV: Der externe Eingang hat keine Funktion • TASTER: Wählbar sind Hand (Handschaltung), Timer (Countdown-Timer) und Treppenlicht-Zeitschalter •... -
Seite 26: Pin-Code Aktivieren
DAUER AUS NUR ASTRO SONDER 1 TIMER ASTROPROG STUNDEN MINUTEN PIN-Code aktivieren Der PIN-Code wird menügeführt in OPTIONEN eingestellt. L Wenn Sie den PIN vergessen haben, rufen Sie die Theben- Hotline an. L Halten Sie die Seriennummer des Gerätes bereit. -
Seite 27: Hand- Oder Dauerschaltung Einstellen
OPTIONEN BETRIEBS-STD- ZAEHLER EXT-EINGANG LCD-BELEUCH- TUNG SPRACHE OHNE PIN WERKS- MIT PIN AKTUELLE PIN EINSTELLUNG NEUE PIN INFO ENDE 00:00 Hand- oder Dauerschaltung einstellen Die Hand- oder Dauerschaltung kann menügeführt in MANUELL oder (in der Automatik-Anzeige) per Tastenkombi- nation (siehe Bild) eingestellt werden. •... -
Seite 28: Handschaltung Aktivieren
Empfang des Zeitsignals mit geeigneter Antenne top2 RC (nur bei SELEKTA 171 top2 RC 24 V) L An die Schaltuhr SELEKTA 171 top2 RC 24 V läßt sich die Antenne top2 RC-DCF (9070410) anschließen. L Hinweise aus der Bedienungsanleitung der Antenne top2 RC-DCF beachten. -
Seite 29: Speicherkarte Obelisk Top2 Verwenden
L Nach Netzanschluss bzw. Reset erfolgt ein Wechsel in die Automatik-Anzeige, sobald das DCF-Sendesignal empfan- gen wurde. Zeitzonenanpassung Nach erfolgreicher Synchronisation kann die Zeitzone im Menü ZEIT/DAT geändert werden. Im Menü UHRZEIT (Anzeige: STUNDE AENDERN) die gültige † ¾ Ortszeit (Zeitzone) korrigieren. Ext1 Empfang Sendesignal: DATA... - Seite 30 Sämtliche Funktionen können auch über die OBELISK-Soft- ware am PC eingestellt und mit der Speicherkarte auf das Gerät übertragen werden. Speicherkarte in die Zeitschaltuhr stecken † ¾ Gespeicherte Schaltzeiten und Geräteeinstellungen in die † ¾ Zeitschaltuhr ein-/auslesen oder Obeliskprogramm starten Speicherkarte nach dem Kopieren etc.
-
Seite 31: Zeitschaltuhr Resetten
OBELISK OBELISK PROGRAMM UEBER- UEBER- SCHREIBEN SCHREIBEN L Die aktuelle PC-Software OBELISK top2 finden Sie unter www.theben.de. Zeitschaltuhr resetten Gleichzeitig die 4 Tasten drücken † ¾ ▻ Sie können nun zwischen PROGRAMM BEHALTEN und PROGRAMM LOESCHEN wählen 6. Technische Daten Betriebsspannung 12–24 V, 50–60 Hz, +10 % / –15 %,... - Seite 32 Schaltleistung min. 10 mA/230 V AC 100 mA/12 V AC/DC Schutzart IP 20 nach EN 60529 Schutzklasse Schutzklasse: II nach EN 60730-1 bei bestimmungsgemäßer Montage bei Versorgung mit FELV und/oder Schalten von Netz Schutzklasse III bei Versorgung mit SELV und Schalten von SELV Betriebstemperatur –30 °C …...
-
Seite 33: Kontakt
7. Kontakt Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Fax +49 7474 692-150 Hotline Tel. +49 7474 692-369 hotline@theben.de Addresses, telephone numbers etc. www.theben.de...
