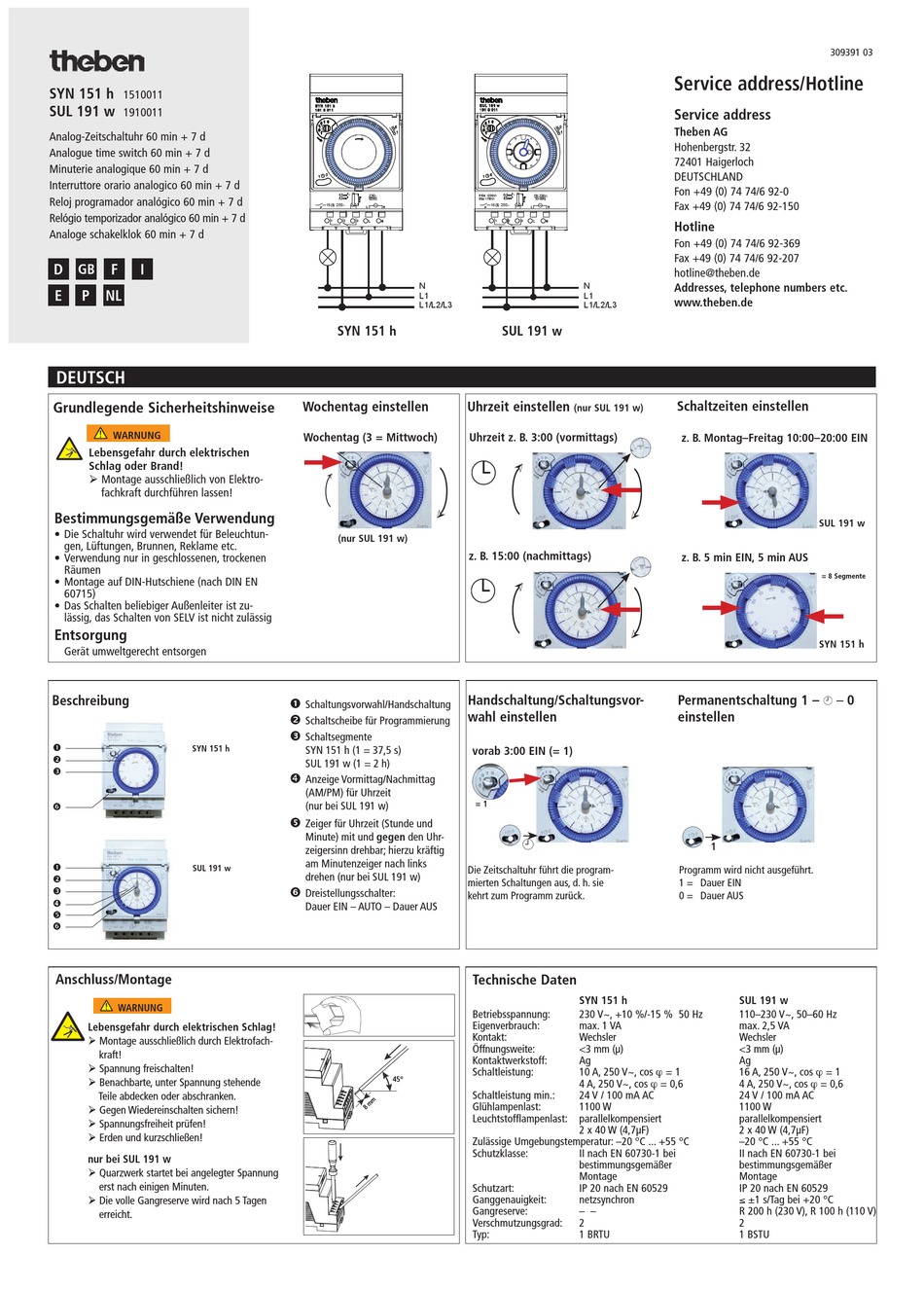

Theben SYN 151 h Kurzanleitung
Vorschau ausblenden Andere Handbücher für SYN 151 h:

Werbung

SYN 151 h
1510011
SUL 191 w
1910011
Analog-Zeitschaltuhr 60 min + 7 d
Analogue time switch 60 min + 7 d
Minuterie analogique 60 min + 7 d
Interruttore orario analogico 60 min + 7 d
Reloj programador analógico 60 min + 7 d
Relógio temporizador analógico 60 min + 7 d
Analoge schakelklok 60 min + 7 d
D
F
I
GB
E
P
NL
DEUTSCH
Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen
Schlag oder Brand!
 Montage ausschließlich von Elektro-
fachkraft durchführen lassen!
Bestimmungsgemäße Verwendung
• Die Schaltuhr wird verwendet für Beleuchtun-
gen, Lüftungen, Brunnen, Reklame etc.
• Verwendung nur in geschlossenen, trockenen
Räumen
• Montage auf DIN-Hutschiene (nach DIN EN
60715)
• Das Schalten beliebiger Außenleiter ist zu-
lässig, das Schalten von SELV ist nicht zulässig
Entsorgung
Gerät umweltgerecht entsorgen
Beschreibung
SYN 151 h
SUL 191 w
Anschluss/Montage
WARNUNG
Lebensgefahr durch elektrischen Schlag!
 Montage ausschließlich durch Elektrofach-
kraft!
 Spannung freischalten!
 Benachbarte, unter Spannung stehende
Teile abdecken oder abschranken.
 Gegen Wiedereinschalten sichern!
 Spannungsfreiheit prüfen!
 Erden und kurzschließen!
nur bei SUL 191 w
 Quarzwerk startet bei angelegter Spannung
erst nach einigen Minuten.
 Die volle Gangreserve wird nach 5 Tagen
erreicht.
230~
50Hz
16(4) 250
~
1
2
3
N
L1
L1/L2/L3
SYN 151 h
Wochentag einstellen
Wochentag (3 = Mittwoch)
(nur SUL 191 w)
Schaltungsvorwahl/Handschaltung
Schaltscheibe für Programmierung
Schaltsegmente
SYN 151 h (1 = 37,5 s)
SUL 191 w (1 = 2 h)
Anzeige Vormittag/Nachmittag
(AM/PM) für Uhrzeit
(nur bei SUL 191 w)
Zeiger für Uhrzeit (Stunde und
Minute) mit und gegen den Uhr-
zeigersinn drehbar; hierzu kräftig
am Minutenzeiger nach links
drehen (nur bei SUL 191 w)
Dreistellungsschalter:
Dauer EIN – AUTO – Dauer AUS
Klick
45°
45°
16(4) 250
~
1
2
3
N
L1
L1/L2/L3
SUL 191 w
Uhrzeit einstellen
(nur SUL 191 w)
Uhrzeit z. B. 3:00 (vormittags)
z. B. 15:00 (nachmittags)
Handschaltung/Schaltungsvor-
wahl einstellen
vorab 3:00 EIN (= 1)
= 1
n
Die Zeitschaltuhr führt die program-
mierten Schaltungen aus, d. h. sie
kehrt zum Programm zurück.
Technische Daten
SYN 151 h
Betriebsspannung:
230 V~, +10 %/-15 % 50 Hz
Eigenverbrauch:
max. 1 VA
Kontakt:
Wechsler
Öffnungsweite:
<3 mm (µ)
Kontaktwerkstoff:
Ag
Schaltleistung:
10 A, 250 V~, cos ϕ = 1
4 A, 250 V~, cos ϕ = 0,6
Schaltleistung min.:
24 V / 100 mA AC
Glühlampenlast:
1100 W
Leuchtstofflampenlast:
parallelkompensiert
2 x 40 W (4,7µF)
Zulässige Umgebungstemperatur: –20 °C ... +55 °C
Schutzklasse:
II nach EN 60730-1 bei
bestimmungsgemäßer
Montage
Schutzart:
IP 20 nach EN 60529
Ganggenauigkeit:
netzsynchron
Gangreserve:
– –
Verschmutzungsgrad:
2
Typ:
1 BRTU
309391 03
Service address/Hotline
Service address
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Fon +49 (0) 74 74/6 92-0
Fax +49 (0) 74 74/6 92-150
Hotline
Fon +49 (0) 74 74/6 92-369
Fax +49 (0) 74 74/6 92-207
hotline@theben.de
Addresses, telephone numbers etc.
www.theben.de
Schaltzeiten einstellen
z. B. Montag–Freitag 10:00–20:00 EIN
SUL 191 w
z. B. 5 min EIN, 5 min AUS
= 8 Segmente
SYN 151 h
Permanentschaltung 1 –
– 0
n
einstellen
1
Programm wird nicht ausgeführt.
1 = Dauer EIN
0 = Dauer AUS
SUL 191 w
110–230 V~, 50–60 Hz
max. 2,5 VA
Wechsler
<3 mm (µ)
Ag
16 A, 250 V~, cos ϕ = 1
4 A, 250 V~, cos ϕ = 0,6
24 V / 100 mA AC
1100 W
parallelkompensiert
2 x 40 W (4,7µF)
–20 °C ... +55 °C
II nach EN 60730-1 bei
bestimmungsgemäßer
Montage
IP 20 nach EN 60529
≤ ±1 s/Tag bei +20 °C
R 200 h (230 V), R 100 h (110 V)
2
1 BSTU
