Theben SELEKTA 171 top3 RC Bedienungsanleitung

Astro-Zeitschaltuhr
DE

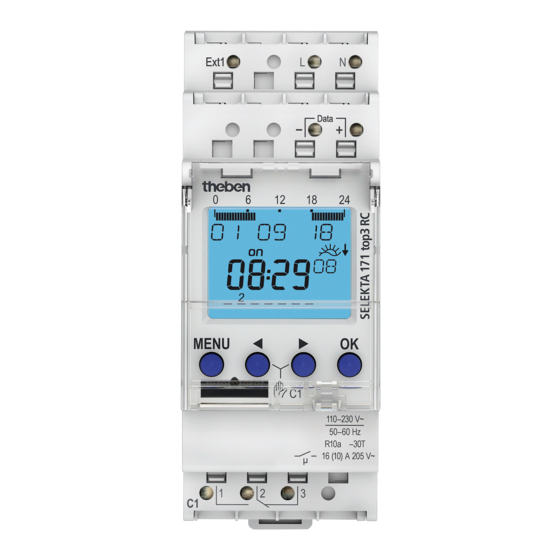

SELEKTA 171 top3 RC
1710330, 1710331
SELEKTA 172 top3
1720130
SELEKTA 172 top3 RC
1720330
1. Allgemeine Infos
•
Das Gerät ist für die Montage auf DIN-Schienen vorgese-
hen (nach EN 60715)
•
Gangreserve (10 Jahre) verringert sich bei gestecktem
Bluetooth OBELISK top3 (im Batteriebetrieb)
•
Das Gerät entspricht Typ 1 STU nach IEC/EN 60730-2-7
2. Sicherheit
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
3. Bestimmungsgemäße Verwendung
•
Digitale Astro-Zeitschaltuhr mit Wochenprogramm,
Jahresprogramm
•
Schnittstelle für Bluetooth OBELISK top3 (App)
•
Pro Kanal 3 Sonderprogramme mit Datumsfunktion
•
Zeitsynchronisation durch Anschluss einer externen DCF-
oder GPS-Antenne (bei 171033X + 1720330)
•
Die astronomische Zeitschaltuhr wird z. B. verwendet für
Beleuchtungsanlagen (Straßen, Außentreppen, Schau-
fenster, Eingänge etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
4. Montage und Anschluss
307411 04
27.03.2023
Zeitschaltuhr montieren
Auf DIN-Schiene montieren.
†
click
Leitung 45°
!
Tiefe des Schaltschranks prüfen bei gestecktem OBELISK
top3. Die Tiefe muss > 94 mm betragen.
Zeitschaltuhr mit GPS-Antenne 9070610
L Für den Anschluss einer GPS-Antenne die Bedienungsan-
leitung beachten.
Mindestzahl der Teilnehmer, die zum Betrieb der GPS-
Antenne erforderlich sind:
•
2 x Wochenschaltuhr TR 611 top3 RC, SELEKTA 171 top3
RC/SELEKTA 172 top3 RC, LUNA 121–122 top3 RC mit
je 50 mA Einspeisung oder
•
1 x Wochenschaltuhr mit 50 mA Einspeisung plus 1 x
Netzteil top2 GPS (9070892) mit 50 mA Einspeisung
Zeitschaltuhr mit Antenne RC-GNSS R 9070807
L Für den Anschluss der Antenne RC-GNSS R die Bedie-
nungsanleitung beachten.
Anzahl der Teilnehmer am DATA-Bus, da der maximale Strom
am DATA-Bus auf 500 mA begrenzt ist:
•
5 x Jahresschaltuhr TR 64x top2 RC mit je 100 mA Ein-
speisung oder
•
10 x top RC-Geräte
TH 35-7,5
(DIN EN 60715)
DuoFix-
Federsteckklemme
Prüfabgriff
Federsteck-
klemmenöffner
Bluetooth OBELISK
top3 (9070130)
1
