Seite 4
13.1 App top3 ............................ 83 13.2 Kommunikation .......................... 83 13.3 Symbole im Startmenü der App ....................83 13.4 Weitere Symbole der App......................83 13.5 Funktionen der App ........................84 13.5.1 Projekt Wochenprogramm einstellen ................. 84 13.5.2 Neues Projekt erstellen ................... 86 13.5.3 Bestehende Projekte auf dem Mobilgerät bearbeiten ............
Seite 5
14.11 Schaltzeiten programmieren in der grafischen Ansicht (optional) ......... 102 14.12 Schaltzeiten programmieren – Listenansicht/grafische Ansicht ..........104 14.13 Schaltzeiten von der App auf Schaltuhr übertragen ........... 106 14.14 Schaltzeiten von der Schaltuhr in die App übertragen ..........109 14.15 Direktzugriff auf die Schaltuhr ..................
Seite 8
Zyklus Sich ständig wiederholende Abfolge von Kanal-EIN und Kanal-AUS. Startzeit und Ende lassen sich einstellen (Stunde + Minute + Wochentag). Die Zeitdauer für EIN (Pulsdauer) und für AUS (Pausendauer) ist ebenfalls einstellbar (Stunden + Minuten + Sekunden). Schaltbefehl Oberbegriff für Astrozeiten, Standardprogramm, Sonderprogramme 1-3 Astrozeiten Die nach Standort und Zeitzone berechneten Schaltzeiten für Sonnenauf- und Sonnenuntergang.
Seite 9
Nulldurchgangs- Hintergrund: schaltung Einschalt-Spitzenströme belasten die Relais der Schaltuhren und die angeschlossenen Verbraucher. Abhilfe: Die Wechselspannung wird bei der Nulldurchgangsschaltung überwacht und die Einschaltverzögerung des Relais ausgemessen. Per Software wird der Einschalt- Zeitpunkt genau errechnet, sodass das Relais exakt im Spannungs- Nulldurchgangszustand geschlossen wird.

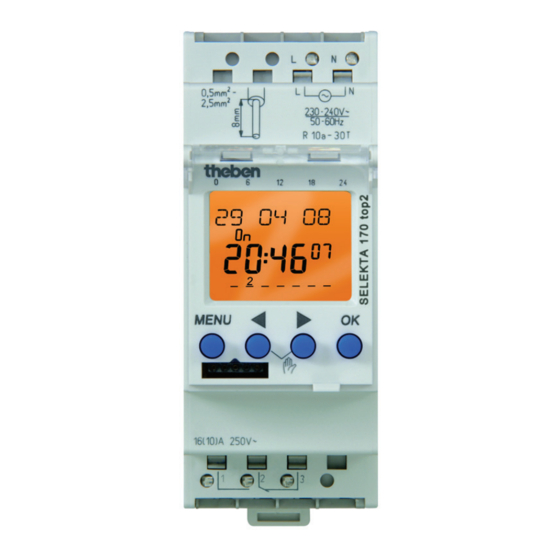

3. Hinweise zur Installation SELEKTA 170 top2 SELEKTA 171 top2 RC SELEKTA 172 top2 mit DCF- oder GPS-Antenne (optional) Bei Anschluss der Antenne top2 RC-GPS ist das Netzteil top2-GPS notwendig, wenn nur ein Gerät an die GPS-Antenne angeschlossen ist. Ein anderes Anschlussbeispiel wäre: 2x SELEKTA 171 top2 RC mit je 50 mA Einspeisung (kein Netzteil mehr notwendig).
4. Hinweise zur ersten Inbetriebnahme Folgende Bedienungsanleitungen gelten für die SELEKTA top2- sowie für die SELEKTA top3- Reihe. Die SELEKTA top3-Geräte unterscheiden sich von den SELEKTA top2-Geräten lediglich in der Displayfarbe und minimal im Displayaufbau: top2 top3 Wenn die Zeitschaltuhr aus der Verpackung genommen wird, sind bereits alle wichtigen Einstellungen vorhanden.
Seite 14
Einstellungsoption LAND: Land mit den Pfeiltasten auswählen und mit Taste OK bestätigen. Stadt mit den Pfeiltasten auswählen und mit Taste OK bestätigen. oder Einstellungsoption KOORDINATEN wählen: Den Längengrad (blinkend) mit den Pfeiltasten verändern und mit Taste OK bestätigen. Den Breitengrad (blinkend) mit den Pfeiltasten verändern und mit Taste OK bestätigen.
Seite 15
Mit Taste OK bestätigen. Das aktuell angezeigte Datumsformat (hier europäische Darstellung) wird am Beispiel des Datums 31.12.2000 angezeigt. Mit den Tasten ◄ und ► lässt sich die Datumsdarstellung bei Bedarf ändern. Anschließend die gewünschte Einstellung mit Taste OK bestätigen. Hinweis: Eine Zeitsynchronisation erfolgt durch den Anschluss einer externen DCF- oder GPS- Antenne (nur bei SEKEKTA 171 top2 RC möglich).
Seite 16
Mit Taste OK bestätigen. Entweder mit Taste OK bestätigen oder die Darstellung der Uhrzeit mit den Pfeiltasten verändern und mit Taste OK bestätigen. Entweder mit Taste OK bestätigen oder die Stunden (blinkend) mit den Pfeiltasten verändern und mit Taste OK bestätigen. Entweder mit Taste OK bestätigen oder die Minuten (blinkend) mit den Pfeiltasten verändern und mit Taste OK bestätigen.
5. Automode-Anzeige 5.1. Erläuterung der wechselnden Anzeigen in der Textzeile Wechselanzeigen 1-Kanal-Schaltuhr: Grundzustand: In der Textzeile wird das Datum und in der Balkenanzeige die Schaltzeiten des aktuellen Tages angezeigt. Fehlt die Netzspannung, so wird nach 6 Sekunden für 3 Sekunden KEIN NETZ angezeigt.
Jeder Balken zeigt die Programmierung für einen bestimmten Zeitabschnitt an: Balken 1: Von 00:00:00 Uhr bis 00:29:59 Uhr Balken 2: Von 00:30:00 Uhr bis 00:59:59 Uhr …. Balken 47: Von 23:00:00 Uhr bis 23:29:59 Uhr Balken 48: Von 23:30:00 Uhr bis 23:59:59 Uhr •...
5.4. Automode – Hand-/Dauerschaltung • Durch kurzes gleichzeitiges Drücken der Tasten ◄ und ► wird die Handschaltung aktiviert (beide Tasten länger gedrückt halten Dauerschaltung) • Beispiel: Programm: OFF Tasten kurz drücken: Hand ON Tasten lange drücken: Dauer ON ...
Hinweis: Je nach Gerätetyp entfallen einige der Schritte in den Untermenüs. • Wird die Textanzeige ENDE mit Taste OK bestätigt, gelangt man immer in den Automode. • Mit ESC (Taste MENU) kann man Eingaben abbrechen und gelangt in die letzte Bedienebene.
Taste OK drücken. Schaltzeit bei Sonnenaufgang (Zustand: OFF = Aus) für den aktuellen Tag wird angezeigt. Taste OK drücken. Schaltzeit bei Sonnenuntergang (Zustand: ON = Ein) für den aktuellen Tag wird angezeigt. Taste OK drücken. Es erfolgt ein Rücksprung zu ASTROZEIT. Mit Taste MENU (ESC) kann das Menü verlassen werden.
Seite 22
Taste OK drücken. Mit den Pfeiltasten ◄ und ► das JAHR für das Startdatum der Simulation eingeben und mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► den MONAT für das Startdatum der Simulation eingeben und mit Taste OK bestätigen. Mit den Pfeiltasten ◄...
7.3. Menü ASTRO: Offset Der Offset dient zum Anpassen der Sonnenauf- und -untergangszeiten. Mit dem Offset (Korrekturwert) können die berechneten Astrozeiten um +/- 2h verschoben werden. Damit kann man die Astro-Ein- und -Ausschaltzeiten an örtliche Gegebenheiten (z. B. Berge, hohe Gebäude etc.) oder an persönliche Wünsche anpassen.
7.4. Menü ASTRO: Astromode Im Astromode kann man den Astro-Modus umkehren, d. h. Abends EIN - Morgens AUS oder Abends AUS - Morgens EIN oder ganz deaktivieren. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü ASTRO mit Taste OK bestätigen. 3 x Taste ►...
Das Menü ASTRO mit Taste OK bestätigen. Dann 4 x Taste ► drücken und mit Taste OK bestätigen. LAND – KOORDINATEN – ENDE Hinweis: Mit der Speicherkarte OBELISK top2 können bis zu 10 weitere Städte (= Favoriten) hinzugefügt werden. 7.5.1. POSITION: Land Mit Taste MENU das Hauptmenü...
7.5.2. POSITION: Koordinaten Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü ASTRO mit Taste OK bestätigen. 3 x Taste ► drücken, bis POSITION auf dem Display erscheint und mit Taste OK bestätigen. Taste ► drücken, bis KOORDINATEN erscheint und mit Taste OK bestätigen. Mit den Tasten ◄...
8. Menü: PROGRAMM Mit Taste MENU das Hauptmenü aus dem Automode aufrufen: Untermenü: PROGRAMM STANDARD – SONDER 1 – SONDER 2 – SONDER 3 – GESAMT – ALLES LOESCHEN – ENDE ASTROPROG SIMULATION In den Geräten SELEKTA 170 top2/top3 lassen sich neben den Astrozeiten nur STANDARD- •...
Seite 28
1 x Taste ► drücken, bis PROGRAMM im Display erscheint und das Menü PROGRAMM mit Taste OK bestätigen. Taste OK drücken. Taste OK drücken. Hinweis: Hier erfolgt eine kurzzeitige Einblendung der noch zur Programmierung verfügbaren freien Speicherplätze, z. B. FREI 84 (wenn noch keiner der 84 Speicherplätze belegt ist). Diese Einblendung kann durch Drücken der Taste OK auch vorzeitig beendet werden.
Seite 29
Hinweis: Mit den Tasten ◄ und ► könnte man „SPEICHERN“ wählen, wenn man die Schaltzeit nur an diesem Wochentag ausführen möchte. Die Schaltzeit würde einzeln gespeichert werden, und es würde ein Rücksprung zu NEU erfolgen. Wurde KOPIEREN mit Taste OK bestätigt, wird der nächste Wochentag angezeigt: DAZU DIENSTAG (in Laufschrift).
Taste MENU (ESC) kann das Menü verlassen werden. In der Segment-Balkenanzeige ist jetzt zu erkennen, dass die Nachtausschaltung aktiv ist. Der Zeitabschnitt, in dem die Beleuchtung des Schaufensters aktiviert ist, ist nicht mehr die ganze Nacht aktiv, sondern von 23:00 bis 05:00 Uhr unterbrochen. Hinweis: Die TAG-EIN-SCHALTUNG erfolgt nach demselben Prinzip wie die oben beschriebene NACHT-AUS- SCHALTUNG.
Falls an einem Wochentag keine Schaltzeit programmiert wurde, wird dieser Tag mit -- : -- angezeigt. Wenn man alle Wochentage aufgerufen hat, wird ENDE auf dem Display angezeigt. Wenn man mit Taste OK bestätigt, gelangt man zurück in den Automode. Untermenü...
Seite 32
Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü PROGRAMM mit Taste OK bestätigen. Taste OK drücken. 2 x Taste ► drücken, bis AENDERN erscheint und mit Taste OK bestätigen. Die erste gespeicherte Schaltzeit wird angezeigt. Mit Taste ► so lange durch die gespeicherten Schaltzeiten blättern, bis die Schaltzeit angezeigt wird, die geändert werden soll.
Es erfolgt der Rücksprung ins Menü AENDERN. Nun können weitere Änderungen durchgeführt werden (Taste OK). Mit Taste ► kann man bis ENDE blättern, oder mit Taste MENU (ESC) kann das Menü verlassen werden. 8.1.4. STANDARD: Schaltzeiten löschen Im PROGRAMM-Menü können Sie die gespeicherten Schaltbefehle wieder LOESCHEN. Beispiel: Die Nachtausschaltzeit am Montag soll gelöscht werden.
Die erste gespeicherte Schaltzeit des ersten Wochentages wird angezeigt (Montag um 23:00 Uhr ausschalten). Taste OK drücken. Sie können den gesamten Schaltzeiten-Block (Nachtausschaltung um 23:00 Uhr bis 05:00 Uhr von Montag bis Sonntag) löschen: BLOCK LOESCHEN Taste ► drücken. Sie können den Einzeltag Montag aus dem Block herauslösen und einzeln löschen: MONTAG LOESCHEN Taste OK drücken.
Von Ostern abhängige Feiertage in Deutschland Tage vor/nach Feiertag Ostersonntag Rosenmontag - 48 Karfreitag Ostermontag Christi Himmelfahrt + 39 Pfingstmontag + 50 Fronleichnam + 60 8.2.1. SONDERPROGRAMME: Sonder 1 Astroprog programmieren Sonderprogramm 1: Astrozeiten sind aktiv Optional 1x Nachtunterbrechung Optional 1x Tageinschaltung Aktiv in den programmierten Datumsbereichen Beispiel: Ein Standardprogramm schaltet die Straßenbeleuchtung abhängig von den Astrozeiten ein.
Seite 36
Taste OK drücken (keine Tageinschaltung). Hinweis: Optional kann man hier mit den Pfeiltasten ◄ und ► die AUS- und EIN-Schaltzeiten für eine NACHT- AUSCHALTUNG oder TAG-EISCNHALTUNG als Sonderprogramm erstellen (hier: im Beispiel keine Nachtausschaltung) z. B. Mit den Pfeiltasten ◄ und ► AUS-Schaltzeit eingeben, dann mit Taste OK bestätigen.
Mit den Pfeiltasten ◄ und ► START STUNDE (12:00) eingeben, dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► ENDE JAHR (2010) eingeben, dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► ENDE MONAT (Mai) eingeben, dann mit Taste OK bestätigen.
Taste OK drücken (keine Tageinschaltung). 1 x Taste ► drücken, bis ABFRAGEN auf dem Display erscheint, und mit Taste OK bestätigen. Mit den Tasten ◄ und ► kann man durch die gespeicherten Schaltzeiten (START und ENDE) blättern: … Untermenü während der Abfrage: Wird während der Abfrage die Taste OK gedrückt, wird ein Untermenü...
Seite 39
Das Menü PROGRAMM mit Taste OK bestätigen. 1x Taste ► drücken, bis SONDER 1 ASTROPROG auf dem Display erscheint und mit Taste OK bestätigen. Taste OK drücken (keine Nachtausschaltung). Taste OK drücken (keine Tageinschaltung). 2x Taste ► drücken, bis AENDERN auf dem Display erscheint, und mit Taste OK bestätigen.
8.2.4. SONDERPROGRAMME: Sonder 1 Astroprog löschen Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü PROGRAMM mit Taste OK bestätigen. 1x Taste ► drücken, bis SONDER 1 ASTROPROG auf dem Display erscheint und mit Taste OK bestätigen. Taste OK drücken (keine Nachtausschaltung). Taste OK drücken (keine Tageinschaltung).
Mit der Taste ► kann man so lange durch die gespeicherten Schaltzeiten blättern, bis die Schaltzeit angezeigt wird, die gelöscht werden soll. Dann mit Taste OK bestätigen. LOESCHEN OK mit Taste OK bestätigen. Es erfolgt der Rücksprung ins Menü AENDERN. Nun können weitere Schaltzeiten gelöscht werden (Taste OK).
Seite 42
Hinweis: Neben NEU DATUM kann im Untermenü ABFRAGEN; AENDERN und LOESCHEN ausgewählt werden. Diese Untermenüpunkte funktionieren nach dem gleichen Prinzip wie bei Sonderprogramm 1 bzw. SONDER 1 ASTROPROG. ABFRAGEN siehe auch 9.2.2. SONDERPROGRAMME: Sonder 1 Astroprog abfragen AENDERN DATUM siehe auch 9.2.3.
Mit den Pfeiltasten ◄ und ► ENDE TAG (26. Dezember) eingeben, dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► ENDE STUNDE (23:00) eingeben, dann mit Taste OK bestätigen. Es erfolgt automatisch ein Rücksprung ins Menü NEU DATUM. 8.2.6.
Seite 44
Hinweis: Neben NEU DATUM kann im Untermenü ABFRAGEN, AENDERN und LOESCHEN gewählt werden. Diese Untermenüpunkte funktionieren nach dem gleichen Prinzip wie bei Sonderprogramm 1 bzw. SONDER 1 ASTROPROG. ABFRAGEN siehe auch 9.2.2. SONDERPROGRAMME: Sonder 1 Astroprog abfragen AENDERN DATUM siehe auch 9.2.3.
Mit den Pfeiltasten ◄ und ► ENDE STUNDE (0:00) eingeben, dann mit Taste OK bestätigen. Es erfolgt automatisch ein Rücksprung ins Menü NEU DATUM. 8.2.7. SONDERPROGRAMME: Gesamt Simulation Wenn man die Schaltzeiten überprüfen möchte, kann man alle Schaltzeiten (berechnete Astro-Zeiten und programmierte EIN-AUS-Schaltungen, das Ferienprogramm wird nicht dargestellt) unter GESAMT SIMULATION abfragen.
5x Taste ► drücken, bis ALLES LOESCHEN auf dem Display erscheint, und mit Taste OK bestätigen. Taste OK drücken. Es wird kurz die Bestätigung des Löschvorgangs angezeigt, dann erfolgt automatisch ein Rücksprung ins Menü ALLES LOESCHEN. Es erfolgt automatisch ein Rücksprung ins Menü ALLES LOESCHEN. 9.
9.1. Menü ZEIT/DAT: Uhrzeit Taste OK drücken. Taste OK drücken. Beispiel: Die Uhrzeit 13:21 Uhr soll eingestellt werden Hinweis: Wenn eine DCF- oder GPS-Antenne angeschlossen ist (nur bei SEKEKTA 171 top2 RC möglich), kann die Uhrzeit nicht geändert werden, da bereits eine automatische Zeitsynchronisation über die Antenne erfolgt ist.
9.2. Menü ZEIT/DAT: Datum Taste OK, dann Taste ► drücken. Taste OK drücken. Beispiel: Das Datum 11.02.2008 soll eingestellt werden. Hinweis: Wenn eine DCF- oder GPS-Antenne angeschlossen ist (nur bei SEKEKTA 171 top2 RC möglich), kann das Datum nicht geändert werden, da bereits eine automatische Zeitsynchronisation über die Antenne erfolgt.
9.3. Menü ZEIT/DAT: SO-WI (automatische Sommer-/Winterzeitumstellung) Die Schaltuhr führt automatisch am richtigen Datum die Umstellung der Uhrzeit von Winterzeit auf Sommerzeit und die Rückstellung von Sommerzeit auf Winterzeit durch, wenn die im jeweiligen Land gültige Umschaltregel aktiviert wurde. Taste OK drücken, dann 2 x Taste ► drücken. Taste OK drücken.
Seite 50
20. März) um Mitternacht vorgestellt und am 30. Shahriwar (21. September, im Schaltjahr 20. September) um Mitternacht zurückgestellt. Anmerkung: In den SELEKTA top2-/top3- Schaltuhren wird dies so realisiert, dass die Schaltuhr am 22. März (im Schaltjahr 21. März) von 0:00 Uhr auf 1:00 Uhr gestellt wird und am 22.
Seite 51
• Schließlich erfolgt die Auswahl der Stunde für die Sommer-/Winterzeitumstellung, d. h. die Stunde, zu der die Schaltuhr um eine Stunde vorgestellt wird. Die Rückstellung von Sommer- auf Winterzeit erfolgt dann in der gleichen Stunde (es wird dann eine Stunde später auf diese Uhrzeit zurückgestellt).
9.4. Menü ZEIT/DAT: Wochentag In den SELEKTA top2-Schaltuhren werden die Ziffern 1 – 7 für die Anzeige der 7 Wochentage verwendet. Hierbei ist es üblich, dass der Feiertag als 7. Tag der Woche dargestellt wird und der erste Arbeitstag die Wochentagsziffer 1 erhält: Europa: Feiertag = Sonntag ...
Mit Taste MENU (ESC) kann das Menü ebenfalls verlassen werden. 9.5. Menü ZEIT/DAT: Datumsformat In den SELEKTA top2-/top3-Schaltuhren wird in der Textzeile das Datum angezeigt. Weltweit sind 3 verschiedene Darstellungsformen für die Datumsanzeige üblich: Europa: Tag.Monat.Jahr z. B. 31.12.2000 USA: Monat/Tag/Jahr ...
Mit Taste MENU (ESC) kann das Menü ebenfalls verlassen werden. 9.6. Menü ZEIT/DAT: Zeitformat In den SELEKTA top2-/top3-Schaltuhren wird in der Uhrzeit-Anzeige die aktuelle Zeit angezeigt. Weltweit sind 2 verschiedene Darstellungsformen für die Zeitanzeige üblich: Deutschland, Frankreich, usw.: 24-Stunden-Darstellung, z. B. 4:00 Uhr nachmittags = 16:00 USA, Großbritannien, usw.:...
Anmerkung: 24 h-Darstellung der Uhrzeit 12 h AM/PM-Darstellung der Uhrzeit 00:00 12:00 AM 11:59 11:59 AM 12:00 12:00 PM 12:01 12:01 PM 23:59 11:59 PM 9.7. Menü ZEIT/DAT: Osterregel Im Untermenüpunkt OSTERREGEL kann das Datum von Ostern festgelegt werden. Es kann zwischen STANDARD und ORTHODOXE KIRCHE gewählt werden, da das Osterdatum in der orthodoxen Kirche anders berechnet wird.
Menü: MANUELL In Kapitel 5.4 wurde gezeigt, wie man direkt aus dem Automode die Hand- und Dauerschaltung eingeben kann. Alternativ kann dies auch im Menü MANUELL eingestellt werden. Weiterhin sind hier zusätzliche manuelle Schaltfunktionen möglich (je nach Gerätetyp unterschiedlich). Mit Taste MENU das Hauptmenü aus dem Automode aufrufen: MENU/►2x/“MANUELL“/OK Mit ◄...
Die Anzeige kehrt jetzt zurück in den Automode. Hinweis: Wenn die Dauerschaltung DAUER EIN aktiviert wird und das Menü MANUELL erneut aufgerufen wird, erscheint BEENDEN DAUER EIN. 10.2. Menü MANUELL: Hand EIN Hinweis: Ist FERIEN aktiv, dann ist während dieser Zeit die Handschaltung nicht mehr verfügbar. MENU/“Programm“/►2x/OK/►2x/“Hand EIN“/OK Mit Taste MENU das Hauptmenü...
10.3. Menü MANUELL: Timer Für TIMER (Funktion Sanduhr-Ablauftimer) kann man zwischen TIMER ON oder TIMER OFF wählen. Die maximal einstellbare Timer-Zeit beträgt 23 Stunden 59 Minuten (keine Sekunden). Hinweis: Dauerschaltungen haben auch vor Timer-Schaltungen höhere Priorität. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 2 x Taste ►...
10.4. Menü MANUELL: Ferien Als Ferienprogramm ist nicht nur eine Dauer-AUS-Schaltung (OFF) möglich, sondern man kann auch zwischen Dauer-EIN (ON) oder Dauer-AUS (OFF) wählen. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 2 x Taste ► drücken, dann das Menü MANUELL mit Taste OK bestätigen. Mit Taste ►...
Seite 60
Analog zu den Tasten ► den Monat, den Tag und die Stunde für den Ferienbeginn eingeben und die gewünschte Einstellung mit Taste OK bestätigen. Dieselben Einstellungen müssen nun für das Ende der Ferien vorgenommen werden. Hier werden ebenfalls der gewünschte Monat, der Tag und die Stunde des Ferienendes mit den Tasten ►...
Menü: OPTIONEN Mit Taste MENU das Hauptmenü aus dem Automode aufrufen: Hinweis: Der externe Eingang ist nur bei den Gerätetypen SELEKTA 171 top2 RC und SELEKTA 172 top2 enthalten. 11.1. Menü OPTIONEN: Betriebsstundenzähler „Betriebsstunden“ sind die Stunden, in denen das Relais und damit der angeschlossene Verbraucher eingeschaltet waren (ON-Zeit des Relais), d.
11.1.1. BETRIEBSSTUNDENZÄLER: Betriebsstunden anzeigen (MENUOPTIONENBETRIEBSSTUNDENZÄHLER) Mit Taste OK bestätigen. Mit Taste ► den gewünschten Kanal auswählen, dann Taste OK drücken (nur bei 2- Kanal-Geräten). Die jeweiligen Betriebsstunden werden angezeigt (max. 999 999,9 Stunden). Anzeige mit Taste OK bestätigen. Nun erscheint das Datum der letzten Löschung (Ist seit der Auslieferung des Gerätes noch keine Rückstellung erfolgt, so wird der 01.01.
11.1.3. BETRIEBSSTUNDENZÄHLER: Betriebsstunden-Service Der Betriebsstunden-Service dient zur besseren Verfolgung und Kontrolle der Betriebsstunden (Wartungsintervalle festlegen). Im Untermenü Service kann hierzu manuell eine Stundenanzahl eingegeben werden (max. 199 999 h, Ziffern jeweils einzeln eintippen). Übersteigen die Betriebsstunden den eingestellten Wert, so wird im Automode SERVICE angezeigt. Wenn die SERVICE-Anzeige erscheint, können Sie - die Betriebsstunden löschen.
11.2. Menü OPTIONEN: Externer Eingang An den externen Steuereingang der Schaltuhr lassen sich ein Schalter oder mehrere Taster pro Kanal anschließen. Über den Steuereingang können folgende Funktionen aufgerufen werden: Hand, Timer, Treppenlicht; Dauer EIN, Dauer AUS, nur Astro und Sonder 1 Astroprog. Beispiel 1: Bei Flur- oder Treppenbeleuchtung mit astrozeit- gesteuerter Dauerlichtphase kann außerhalb dieser Phase Taster gesteuert eine einstellbare Kurzzeitbeleuchtung...
11.2.1. EXTERNER EINGANG: Inaktiv (Auslieferzustand) Der externe Eingang hat keine Funktion. Wenn ein externer Schalter oder Taster angeschlossen ist, kann dieser bei Bedarf (z. B. Tag der „Offenen Tür“) per Software deaktiviert werden, ohne dass ein Abklemmen des Drahtes erforderlich ist. Mit Taste OK bestätigen.
Seite 66
Mit Taste OK bestätigen. Mit Taste OK bestätigen. Bei Bestätigung von HAND mit Taste OK erfolgt ein Rücksprung in den Automode und der Betrieb HAND (Schaltungsvorwahl) ist eingestellt. TASTER - Funktion TIMER Mit Taste OK bestätigen. Mit Taste ► zu TIMER wechseln. Mit Taste OK bestätigen.
Es kann nun zwischen NACHSCHALTBAR und ABSCHALTBAR gewählt werden. oder mit Taste ► wechseln zu Mit Taste OK bestätigen. Mit den Tasten ► die Minuten eingeben und mit Taste OK bestätigen. Es erfolgt ein Rücksprung zu EXTERNER EINGANG. 11.2.3. EXTERNER EINGANG: Schalter-Funktionen Funktionen des Schalters: DAUER EIN schaltet bei geschlossenem Schalter den Kanal EIN.
Seite 68
Mit Taste OK bestätigen. Mit Taste ► zu DAUER AUS wechseln. Mit Taste OK bestätigen. Die Funktion des Externen Eingangs ist aktiviert. Es erfolgt ein Rücksprung zu EXTERNER EINGANG. SCHALTER - Funktion NUR ASTRO Mit Taste OK bestätigen. 2x Taste ► drücken, um zum Menü NUR ASTRO zu wechseln. Mit Taste OK bestätigen.
11.2.4. EXTERNER EINGANG: Applikationen • Applikation Fernschalten: Per Modem den Externen Eingang ansteuern. • Applikation HAND Halbautomatik: Die Halbautomatik-Funktion bietet verschiedene Einsatzmöglichkeiten im Wohn- und Objektbereich, um Licht in Gängen, Fluren und Treppenhäusern, im Büro für die Reinigungskraft kurzzeitig zu schalten etc. Licht von Hand einschalten (EXT-Eingang Taster = Hand-Override), aber zeitgesteuert wieder ausschalten (nur AUS-Schaltzeiten werden programmiert).
11.3. Menü OPTIONEN: LCD-Beleuchtung Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 3 x Taste ► drücken, dann das Menü OPTIONEN mit Taste OK bestätigen Taste ► drücken, bis LCD-BELEUCHTUNG auf dem Display erscheint, und mit Taste OK bestätigen. Es kann nun zwischen IMMER AN und NACH 1 MINUTE AUS gewählt werden.
Er ist damit für jede Schaltuhr individuell. Der Super-PIN lässt sich mittels Super-PIN-Software ermitteln. Zur Ermittlung des Super-PINs wenden Sie sich direkt an die Theben Hotline. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 3 x Taste ► drücken, dann das Menü OPTIONEN mit Taste OK bestätigen.
Seite 72
Taste ► drücken, bis PIN auf dem Display erscheint, und mit Taste OK bestätigen. oder mit Taste ► wechseln zu Wird OHNE PIN mit Taste OK bestätigt, erfolgt ein Rücksprung zu PIN. Wird MIT PIN bestätigt, erscheint im Display die aktuelle PIN (hier 0000). Mit Taste OK bestätigen.
11.6. Menü OPTIONEN: Werkseinstellungen Diese Funktion stellt die Schaltuhr wieder auf die Werkseinstellungen. Alle zuvor vorgenommenen Einstellungen werden überschrieben. Die Schaltuhr wird wieder in den Auslieferungszustand gesetzt. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 3 x Taste ► drücken, dann das Menü OPTIONEN mit Taste OK bestätigen. Taste ►...
11.7. Menü OPTIONEN: Info • Der Menüpunkt INFO hat 4 Anzeigen, die ohne Text angezeigt werden. • Mit Taste OK kommt man zur Anzeige 1, mit dem nächsten Taste OK zurück ins Menü (nur mit Pfeil rechts findet man die Anzeigen 2, 3 und 4). Anzeige 1: In der Textzeile wird die Produktionswoche, das Produktionsjahr sowie SEL (Produktname) angezeigt.
11.8. Erläuterung der Prioritäten (von hoch nach niedrig) • Höchste Priorität: Externer Eingang: Freigabe Externer Eingang: Dauer Aus Externer Eingang: Dauer Ein Dauerschaltung Ferien Handschaltung Timer • Niedrigste Priorität: Schaltzeiten Wenn eine EIN-Schaltzeit und eine AUS-Schaltzeit auf die gleiche Uhrzeit programmiert sind, hat AUS Vorrang, d.
OBELISK top2-Speicherkarte Alle top2-/top3-Geräte können mittels OBELISK top2-/top3-Speicherkarte und OBELISK top2 PC- Software komfortabel programmiert werden. OBELISK top2-Speicherkarte 12.1. OBELISK top2-Speicherkarte im Deckel der Schaltuhr Die OBELISK top2-Speicherkarte kann im Deckel der Schaltuhr griffbereit gelagert werden. • Der Deckel der Schaltuhr lässt sich auch mit eingelegtem OBELISK top2 komplett schließen, d.
OBELISK mit SELEKTA 170 top2 Programm in SELEKTA 172 top2 laden geht nicht Auch nicht die Wahl das Programm in C1 oder C2 zu laden. OBELISK mit SELEKTA 172 top2 Programm in SELEKTA 170 top2 gesteckt und ...
weiter mit Taste ► ABFRAGE OBELISK weiter mit Taste ► ENDE Wird der OBELISK top2 während der Anzeige des OBELISK- Menüs wieder herausgezogen, wird das OBELISK- Menü verlassen und es erfolgt - nach der Anzeige von „ABBRUCH“ - ein Rücksprung in den Automode.
• Bei aktiviertem OBELISKPROGRAMM werden die Schaltbefehle aus dem OBELISK top2 ausgeführt. Alle Einstellungen der Schaltuhr (Datumsformat, Zeitformat ... ) bleiben unver- ändert und können bei den Schaltuhren SELEKTA top2 mit der OBELISK top2-Speicherkarte auch nicht verändert werden. • Wird der OBELISK top2 während der Abarbeitung des OBELISKPROGRAMMs abgezogen, wird das Programm beendet.
12.6. Sprach-OBELISK • In der Schaltuhr erfolgt die Bedienerführung mittels Texteinblendungen in der Textzeile. Pro Artikelnummer stehen 5 verschiedene Sprachen in der Schaltuhr zur Auswahl. • Mit Hilfe der Software OBELISK top2 lässt sich ein Sprach-OBELISK erstellen. In der Software sind die Textdaten von 30 verschiedenen Sprachen hinterlegt. •...
• Ein Sprach-OBELISK enthält nur eine Sprache. • Wird ein Sprach-OBELISK in eine TR top2-/top3-Schaltuhr gesteckt, so erscheint das OBELISK- Menü. Die sinnvollen Menüpunkte sind nun KOPIEREN OBELISK UHR und ENDE. In allen anderen Fällen wird FEHLER OBELISK angezeigt. •...
Seite 82
Wird im OBELISK-Menü während der Anzeige BLUETOOTH die OK-Taste gedrückt, dann erscheint die Anzeige BLUETOOTH VERBINDEN und es wird auf ein Verbindungstelegramm eines BLE-Teilnehmers gewartet. Wird von einem BLE-Teilnehmer ein Verbindungscode gesendet, so wird der Verbindungscode übernommen und es wird „BLUETOOTH AKTIV“ angezeigt.
13.1 App top3 Mit der neuen Theben Geräte-Generation top3 ist es möglich, die Geräte per App über mobile Endgeräte (Smartphone und Tablet-Computer) zu programmieren bzw. zu steuern. Neben der Übertragung von Schaltprogrammen kann man direkte Schalt- oder Konfigurationsbefehle an das Gerät senden.
13.5 Funktionen der App Projekte: • Neues Projekt erstellen • Bestehende Projekte auf dem Mobilgerät bearbeiten • Bestehende Projekte auf dem Mobilgerät duplizieren • Bestehende Projekte vom Mobilgerät auf die Schaltuhr übertragen • Bestehende Projekte von der Schaltuhr auf das Mobilgerät übertragen •...
Seite 85
Listenansicht (Smartphone): Grafische Ansicht (Smartphone) – optional: Die folgenden Geräte-Parameter sind als Auswahlfelder verfügbar: • Zeitformat 12 h 24 h • Datumsformat 31.12.00 12/31/00 00-12-31 • Erster Tag der Woche Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag • Sommer/Winter Regel Ohne So/Wi Europa Europa West...
• Ferien Inaktiv • Betriebsstundenzähler Serviceintervall • LCD-Beleuchtung Nach 1 Minute aus Immer an 13.5.2 Neues Projekt erstellen Um ein neues Projekt zu erstellen muss im ersten Schritt ausgewählt werden, für welchen Gerätetyp das Projekt erstellt werden soll. Es stehen die folgenden Gerätetypen zur Auswahl: •...
13.5.3 Bestehende Projekte auf dem Mobilgerät bearbeiten Sind in der App bereits bestehende Projekte gespeichert, können diese ausgewählt und bearbeitet werden. Ein bestehendes Projekt kann per „Klick“ ausgewählt und weiterbearbeitet werden. Ein Projekt auf dem Home-Screen enthält die folgenden Angaben: •...
13.5.4 Bestehende Projekte auf dem Mobilgerät duplizieren Es gibt die Möglichkeit, ein bestehendes Projekt im Archiv zu duplizieren (unter einem neuen Projektnamen zu speichern). Das duplizierte Projekt kann weiterbearbeitet werden, ohne dass das Ursprungsprojekt überschrieben wird. 13.5.5 Bestehendes Projekt vom Mobilgerät auf die Schaltuhr übertragen •...
Die Projektdatei kann dann z. B. auf einem PC archiviert oder in der OBELISK PC-Software weiterbearbeitet werden. Hierzu ist die Projektdatei im Theben spezifischen OT2-Format zu speichern. Die Spezifikation für das OT2-Dateiformat wird von der Theben AG zur Verfügung gestellt.
13.5.10 Uhrzeit und Datum an die Schaltuhr senden Mit dieser Funktion kann die Uhrzeit der Schaltuhr mit Hilfe der App per Bluetooth korrigiert bzw. geändert werden. Hierzu stehen zwei Möglichkeiten zur Verfügung: 1. Es wird die Uhrzeit und das Datum des Mobilgeräts (Systemzeit) auf die Schaltuhr übertragen. TT/MM/JJJJ –...
13.5.11 Positionsdaten an die Schaltuhr senden Mit dieser Funktion können die aktuellen Geo-Positionsdaten an das Gerät gesendet werden. Die Positionsdaten werden automatisch über die GPS-Funktion des Smartphone/Tablet ermittelt oder können manuell per Längen-/Breitengrad eingegeben werden: • Breite +/- 90° • Länge +/- 180°...
13.5.14 Dauer Ein / Aus Das Schaltprogramm in der Schaltuhr wird deaktiviert und der ausgewählte Kanal ist permanent EIN oder AUS. Wird die Dauerschaltung deaktiviert, führt die Schaltuhr wieder das programmierte Schaltprogramm aus. 13.5.15 Ferienprogramm eingeben / löschen Das Ferienprogramm kann über diese Funktion manuell eingegeben oder gelöscht werden. Ein Ferienprogramm ist für einen definierten Datumsbereich aktiv und wird über die folgenden Parameter definiert.
13.5.16 Betriebsstunden auslesen Die Geräte enthalten einen Betriebsstundenzähler und es kann zu Wartungszwecken ein Service- Intervall definiert werden. Mit Hilfe der App ist es möglich, den aktuellen Stand der Betriebsstunden, sowie falls definiert, das eingestellte Service-Intervall, auszulesen sowie bei Bedarf das Service-Intervall zu ändern bzw. rückzusetzen.
14 Einstellungen – App-Oberfläche Unter dem Menüpunkt „Einstellungen“ sind die folgenden Punkte bezüglich der App- Benutzeroberfläche durch den Nutzer einstellbar: • Sprache • Datumsformat • Erster Tag der Woche • Vibration / Systemtöne • Hilfe • Info 14.1 Sprache Auswahl der Sprache der App-Benutzeroberfläche. Es stehen die folgenden Sprachen zur Verfügung: •...
14.3 Erster Tag der Woche Es stehen die folgenden Optionen zur Verfügung: 1) Montag 2) Dienstag 3) Mittwoch 4) Donnerstag 5) Freitag 6) Samstag 7) Sonntag Als Default-Einstellung ist die Option 1 (Montag) eingestellt. Die Einstellung „Erster Tag der Woche“ ist für die Anzeige der Schaltzeiten-Programmierung relevant. In manchen Ländern gilt nicht der Montag als erster Tag der Woche.
14.5 Hilfe Unter dieser Rubrik werden Links auf die jeweiligen Online-Anleitungen auf der Theben-Homepage gelistet. 14.6 Info Es werden App spezifische Daten angezeigt: • Software-Version • … 14.7 Neues Projekt erstellen (siehe auch S.86) Über das „+“ Icon in der Navigation kann ein neues Projekt erstellt werden.
14.8 Schaltzeiten programmieren in der Listenansicht (siehe auch S.85) In der Listenansicht werden alle bestehenden Schaltzeiten tabellarisch in einer Liste angezeigt. Seite | 97...
Beschreibung: In der Listenansicht werden die wichtigsten Daten zu den Schaltzeiten angezeigt (Typ > Ein/Aus, Schaltzeit, Wochentage an denen die Schaltzeit gültig ist). Mit einem Klick auf eine Schaltzeit erfolgt der Wechsel in den Bearbeitungsmodus (Bearbeitung einer Schaltzeit) Eingabe der Parameter (Typ, Zeit, Wochentag). Die Schaltzeit kann entweder über den Time-Picker, als auch direkt über das Nummern-Pad eingegeben werden.
14.9 Kopieren von Schaltzeiten Über das Icon „Kopieren“ kann eine oder mehrere Schaltzeiten der Liste kopiert werden. Hierzu erscheinen vor jeder Schaltzeit in der Liste ein Auswahlfeld sowie oberhalb der Liste ein Feld „Alles auswählen“ (alle Schaltzeiten der Liste werden ausgewählt). Die ausgewählten Schaltzeiten befinden sich nun im Zwischenspeicher und können über das Icon „Einfügen“...
14.10 Löschen von Schaltzeiten Über das Icon „Löschen“ kann eine oder mehrere Schaltzeiten der Liste gelöscht werden. Hierzu erscheinen vor jeder Schaltzeit in der Liste ein Mülleimer-Symbol sowie oberhalb der Liste ein Feld „Alles löschen“ (alle Schaltzeiten der Liste werden gelöscht). Seite | 101...
14.11 Schaltzeiten programmieren in der grafischen Ansicht (optional) Optional ist es möglich, Schaltzeiten über eine grafische Benutzeroberfläche per Touch-Funktion zu definieren. Bsp: Mo.- Fr. jeweils von 8.00-14.00 Uhr Sa. und So. von 6.30-12.00 Uhr Bei der grafischen Programmierung können die Schaltzeiten pro Kanal per Touch in ein Gitternetz gesetzt werden.
Seite 103
Das Editieren einer grafischen Schaltzeit erfolgt in der Listenansicht. Seite | 103...
14.12 Schaltzeiten programmieren – Listenansicht/grafische Ansicht Neben den Astro-Schaltpunkten (Sonnenaufgang und Sonnenuntergang) können bei den Astronomischen Schaltuhren fixe Ein und Ausschaltzeiten gesetzt werden. Die Funktionen (Screens) kopieren, einfügen und löschen sind identisch mit den Zeitschaltuhren. Hinweis: Schaltzeiten sind hier mit Startzeitpunkt und „Dauer bis“ definiert (Schaltzeitpaare). Die interne Sortierung erfolgt nur nach dem Startzeitpunkt.
Seite 105
Fixe Schaltzeiten programmieren – Grafische Ansicht (optional) Bei den Astrouhren (SELEKTA) soll in der grafischen Ansicht der früheste und späteste Sonnenaufgang markiert werden (orange/gelbe Fläche im Gitternetz). Seite | 105...
14.13 Schaltzeiten von der App auf Schaltuhr übertragen Mit einem Klick auf das orangefarbene Pfeil-Symbol wird eine Übertragung gestartet und alle per BLE verfügbaren Geräte in der Umgebung gesucht. In der Liste erscheinen alle gefundenen Geräte (Geräte mit gestecktem Bluetooth-Stick). Es werden der Geräte-Typ sowie die Seriennummer (die letzten 4 Ziffern fett) des Gerätes angezeigt.
Seite 107
Tipp: Laden Sie zuerst das Projekt des Gerätes auf ihr Smartphone/Tablet. Somit haben Sie automatisch das richtige Gerät. Ist der Gerätetyp passend, wird die Verbindung hergestellt und das Programm (Schaltzeiten) bzw. Projekt übertragen. Seite | 107...
14.14 Schaltzeiten von der Schaltuhr in die App übertragen Über den Menüpunkt „Daten empfangen“ kann ein Projekt aus einem Gerät in die App ausgelesen werden. Es werden alle in der Umgebung per Bluetooth verfügbaren Geräte gesucht und in einer Liste angezeigt.
Seite 110
Nach Auswahl des gewünschten Geräts wird die Verbindung hergestellt und das Projekt aus der Schaltuhr in die App übertragen. Ist die Übertragung der Daten abgeschlossen, wird eine Meldung „Erfolgreich“ oder „Fehlerhaft“ angezeigt. Bei fehlerhafter Übertragung kann ein erneuter Versuch gestartet oder der Dialog beendet werden. Bei erfolgreicher Übertragung wechselt die Ansicht in den Bearbeitungsmodus und zeigt die Schaltzeiten an.
14.15 Direktzugriff auf die Schaltuhr Neben der Übertragung von Projekten ist es auch möglich, direkte Schalt- und Datenbefehle per Bluetooth an das Gerät zu senden. Über einen Klick auf das Icon „Direktzugriff“ werden alle in der Umgebung per Bluetooth verfügbaren Geräte gesucht und in einer Liste angezeigt.
Seite 112
Aus der Übersicht können nun unterschiedliche Direktbefehle an das Gerät gesendet werden. Seite | 112...
15 Anwendungsbeispiel für die App Einstellungsziel: Eine Zeitschaltuhr mit Astro- und Wochenprogramm SELEKTA 174 top3 soll so programmiert werden, dass ein Kaffeeautomat morgens ein und am Abend wieder aus gestellt wird. 1) Mit dem „+“-Symbol wird ein neues Projekt erstellt. In diesem Zwischenmenü wird der Projektname (In diesem Fall heißt das Projekt „Projekt Handbuch 1“) festgelegt und das entsprechende Gerät gewählt.
Seite 114
3) Mit Klick auf das Projekt geht es nun zu den Einstellungen. Im folgenden Menü können die gewünschten Wochen-Schaltzeiten grob eingestellt werden. Als Beispiel soll die Zeitschaltuhr von Montag bis Sonntag jeweils von 6.30 Uhr bis 18.00 Uhr aktiv sein. Um dies einzustellen, drückt man auf „Ein“...
Seite 115
5) Der Bluetooth OBELISK top3 wird in die Zeitschaltuhr gesteckt. Auf dem Display erscheint „Bluetooth“ und die vierstellige Seriennummer der Zeitschaltuhr. 6) Pairing: Nach Festlegung des Programms muss die App nun mit der Zeitschaltuhr verbunden werden. Dafür drückt man auf die „Senden-Funktion “...
16.1 Beleuchtung von Werbeschildern und Leuchtreklame Um deutlich erkennbar zu sein und die Aufmerksamkeit auf sich zu ziehen, sollen Werbetafeln auch nachts beleuchtet sein. Die SELEKTA top2 sorgt für eine automatische Beleuchtungssteuerung von Firmenlogos, Leuchtreklame und Hinweistafeln. Damit die Werbetafeln gut sichtbar sind, können sie bereits 1 Stunde vor Sonnenuntergang (Offset –60 Minuten) beleuchtet werden.
Ursachen: PIN ist aktiviert; falscher OBELISK; nicht im Automode Lösung: Auf KEIN PIN stellen. Wenn die PIN-Nummer vergessen wurde, wenden Sie sich bitte an die Theben Hotline. In den Automode zurückspringen mit der ESC Taste. (siehe Seite 71 f.) Problem/Fehlverhalten: Wenn OBELISK top2 gesteckt ist, funktionieren die zwei linken Tasten nicht.
