EdilKamin IDROPELLBOX Installations-, Betriebs- Und Wartungsanleitung Seite 4

FRONT
SEITE
WASSERANSCHLÜSSE
Ab uss 3/4" Steckerteil
S:
R: Anlagenrücklauf 3/4" Steckerteil
C: Füllen/Nachfüllen 3/4" Steckerteil

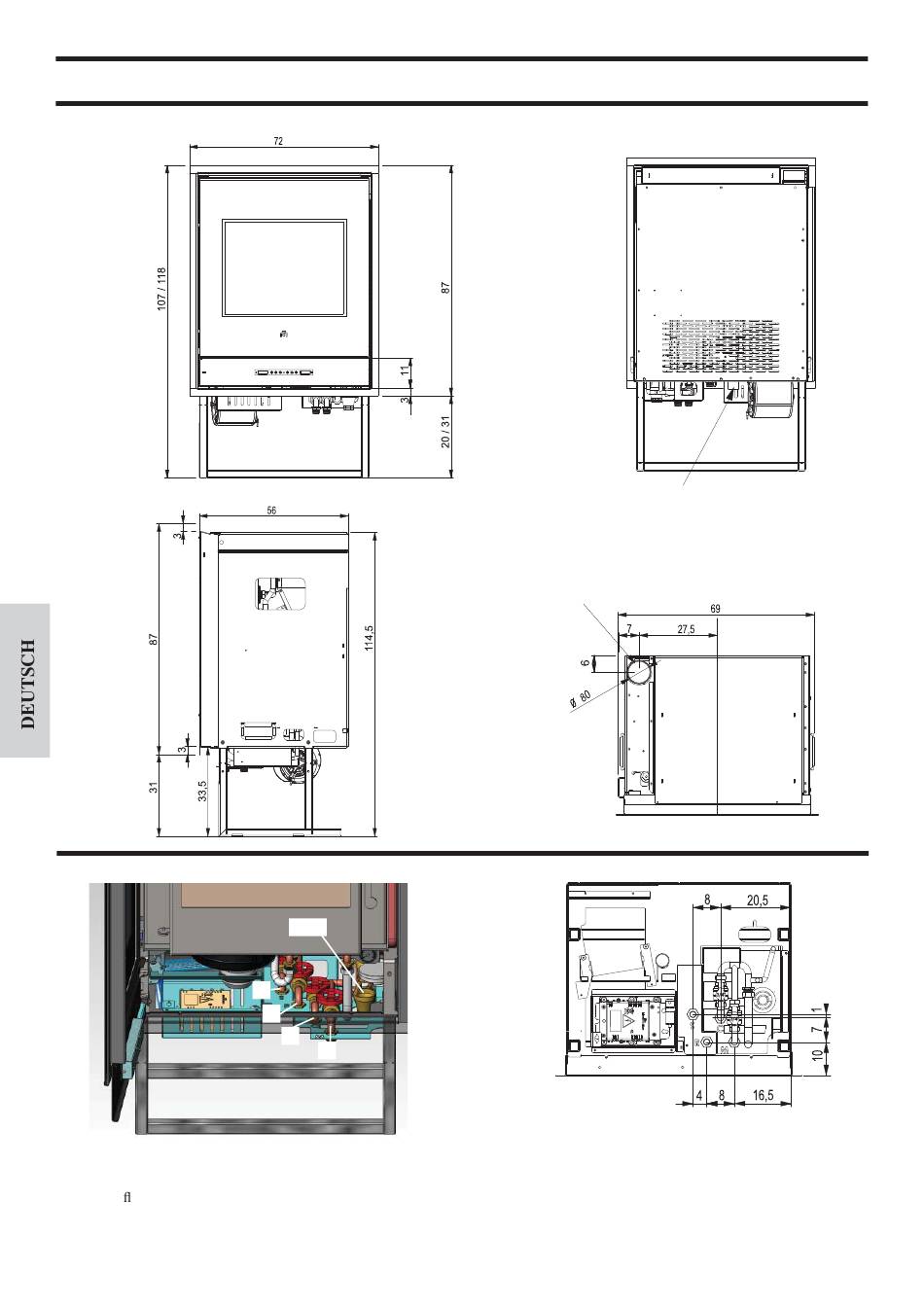

ABMESSUNGEN
VSP
S
R
C
M
ZURÜCK
* Mindesthöhe
Halterung
*
GRUNDISS
Rauchabzug
Ø 80 mm
Anlagenvorlauf 3/4" Steckerteil
M:
VSP: Sicherheits-Druckventil 3/4" Weiblich
- 88 - 88
- -
Verbrennungsluft
Ø 40 mm
