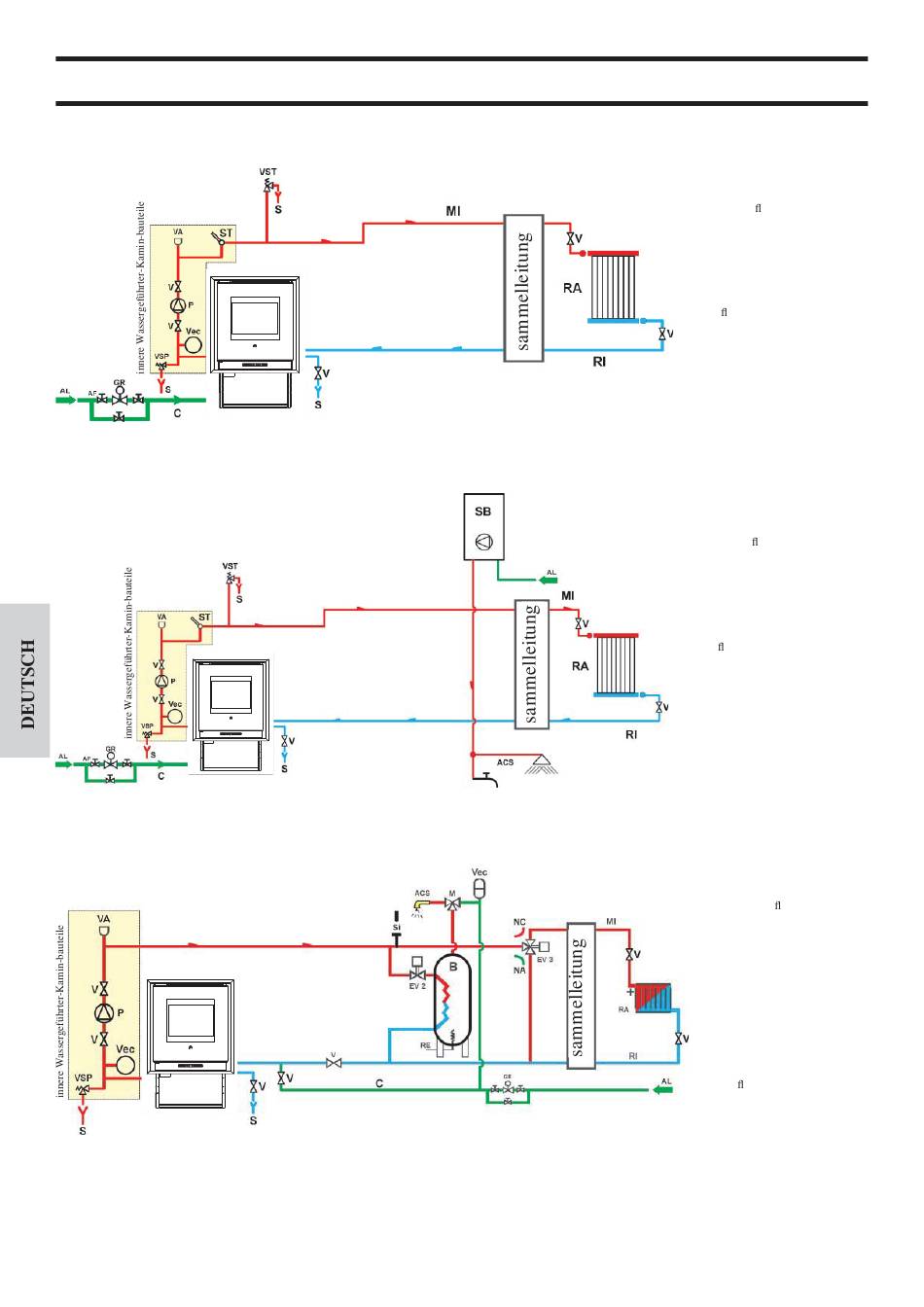

Heizungsanlage mit Wassergeführter-Kamin als einziger Wärmequelle.
Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.
Heizungsanlage mit Wassergeführter-Kamin in Kombination mit Boiler.
Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.
TC
Heizungsanlage mit Wassergeführter-Kamin als einziger Wärmequelle mit Warmwasserbereitung mit Kessel
Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.
TC
ZUBEHÖR:
In den Schaltbildern der vergangenen Seiten ist der Einsatz von Zubehör der Preisliste Edilkamin vorgesehen.
Darüber hinaus sind lose Teile (Wärmetauscher, Ventile, usw. erhältlich). Wenden Sie sich zwecks Auskünften an Ihren Händler.
WASSERANSCHLÜSSE
TC
- 96 - 96
- -
LEGENDE
AF: Kaltwasser
AL: Wasserzu ussleitung
C: Füllen/Nachfüllen
GR: Druckminderer
MI: Anlagenvorlauf
P: Umwälzpumpe
RA: Heizkörper
RI: Anlagenrücklauf
S: Ab uss
ST: Temperatursonde
TC: Wassergeführter-Kamin
V: Kugelventil
VA: Automatisches Entlüftungsventil
Vec: Geschlossenes Ausdehnungsgefäß
VSP: Sicherheits-Druckventil
VST: Überhitzungsschutzventil
LEGENDE
ACS: Sanitärheißwasser
AL: Wasserzu ussleitung
Füllen/Nachfüllen
C:
GR: Druckminderer
MI: Anlagenvorlauf
Umwälzpumpe
P:
RA: Heizkörper
RI: Anlagenrücklauf
Ab uss
S:
SB: Boiler
ST: Temperatursonde
TC: Wassergeführter-Kamin
Kugelventil
V:
VA: Automatisches Entlüftungsventil
Vec: Geschlossenes Ausdehnungsgefäß
VSP: Sicherheits-Druckventil
VST: Überhitzungsschutzventil
LEGENDE
ACS: Sanitärheißwasser
AL: Wasserzu ussleitung
Boiler
B:
C: Füllen/Nachfüllen
EV2: 2-Wege-Elektroventil
EV3: 3-Wege-Elektroventil
NA: Stromlos offener Kontakt
NC: Stromlos geschlossener Kontakt
GR: Druckminderer
MI: Anlagenvorlauf
P: Umwälzpumpe
RA: Heizkörper
RI: Anlagenrücklauf
S: Ab uss
TC: Wassergeführter-Kamin
Kugelventil
V:
Vec: Geschlossenes Ausdehnungsgefäß
VSP: Sicherheits-Druckventil
