Yleiskatsaus

Käyttöelementit
Kuva 1
1 Pölysuoja
2 Suihkuputken kiinnike
(molemmilla puolilla)
3 Järjestelmänhoito Advance RM 110/
RM 111
4 Ohjausrulla ja seisontajarru
5 Kiinnityskohta kuljetusta varten
(molemmilla puolilla)
6 Pyörä
7 Vesiliitäntäsarja
8 Korkeapaineliitäntä
9 O-rengassarja (vaihto-osiksi)
10 Korkeapaineletku
11 Käsiruiskupistooli
12 Suihkuputki
13 Korkeapainesuutin (ruostumaton teräs)
14 Sähköjohto
15 Käsiruiskupistoolin varmistinsalpa
16 Vesiliitäntä ja sihti
17 Astinkouru
18 Puhdistusaineen 2 täyttöaukko
19 Puhdistusaineen 1 täyttöaukko
20 Kääntökansilokero
21 Polttoaineen täyttöaukko
22 Tartuntasanka
23 Ohjauspaneeli
24 Varustelokeron kansi
25 Tarvikkeiden säilytyslokero
26 Tyyppikilpi
27 Kansilukko
28 Öljysäiliö
29 Pumppuyksikön paine-/määräsäädin
30 Öljynlaskutulppa
31 Puhdistusaineen imun suuntaisventtiili
32 Puhdistusaineen imuletku 1 suodatti-
mella
33 Puhdistusaineen imuletku 2 suodatti-
mella
34 Polttoainesuodatin
35 Huoltokytkin
36 Vedenpuutevarmistin siivilällä
37 Uimurisäiliö
38 Hienosuodatin (vesi)
Kuva 2
A Laitekytkin
B Lämpötilasäädin
C Puhdistusaineen annosteluventtiili
D Painemittari
1 Pumpun merkkivalo
2 Pyörimissuunnan merkkivalo
3 Käyttövalmiuden merkkivalo
4 Polttoaineen merkkivalo
5 Moottorin merkkivalo
6 Polttimen häiriön merkkivalo
7 Huollon merkkivalo
8 Järjestelmähoidon merkkivalo
Puhdistusprosessin käyttöelimet ovat
–
keltaisia.
Huollon ja servicen käyttöelimet ovat
–
vaaleanharmaat.

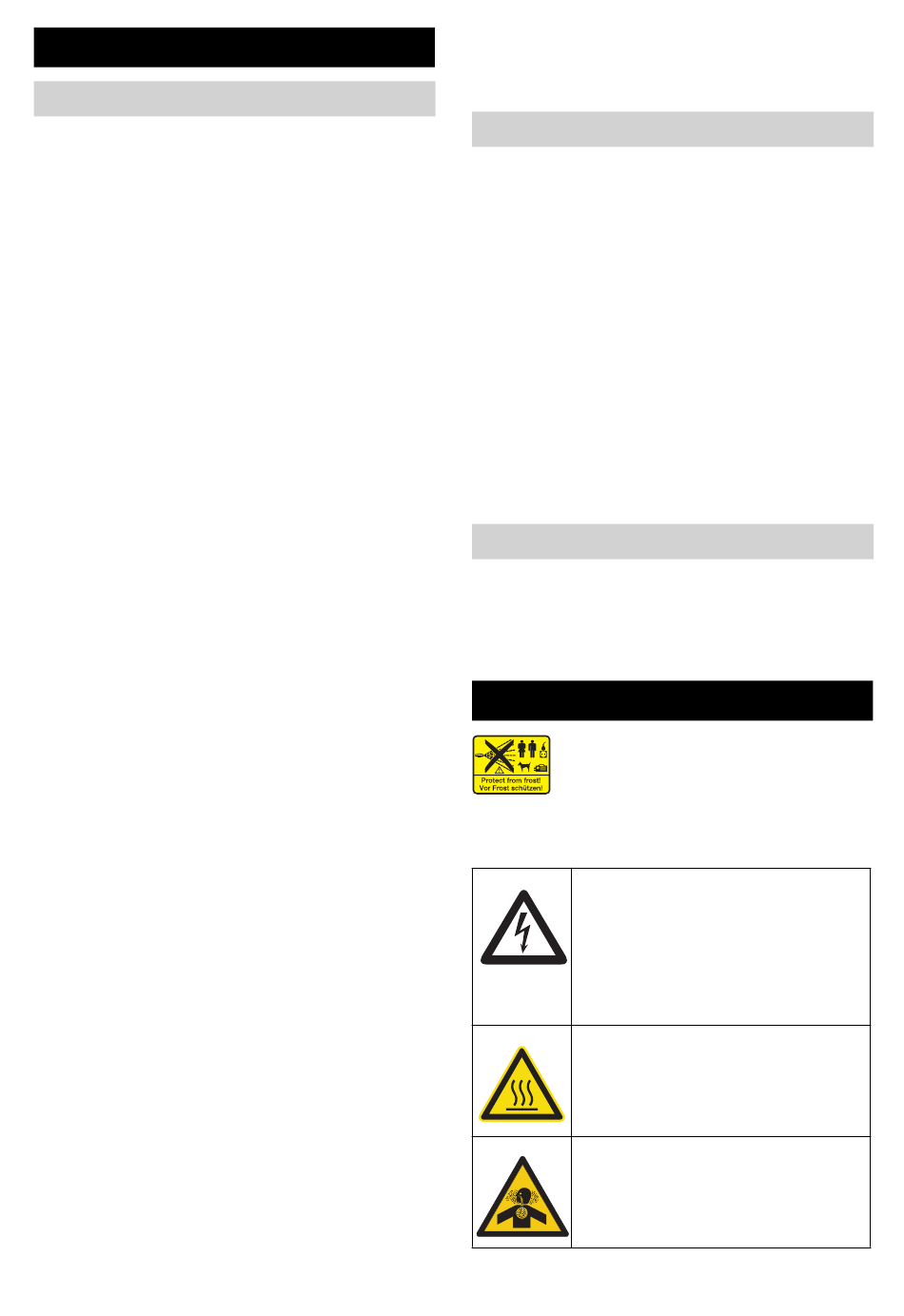

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä
suurpainesuihkut voivat olla vaa-
rallisia. Suihkua ei saa suunnata
ihmisiin, eläimiin, aktiivisiin sähkövarustei-
siin tai itse laitteeseen.
Sähköjännitteen aiheuttama
vaara!
Laitteiston osia saa työstää
vain sähköalan ammattilaiset
tai valtuutettu ammattitaitoinen
henkilökunta.
Kuumien pintojen aiheuttama
palovammavaara!
Myrkytysvaara! Älä hengitä pa-
kokaasuja.
– 2
FI
Ohjauspaneeli
Väritunnukset
