HT10 - HT11 - HT20
pompa, applicare alla stessa l'apposito dispositivo ridut-
tore nonchè l'apposito tubo ricurvo (vedere figura 2).
7 - HT10 con coperchi illuminati: per orientare il coperchio in
modo diverso da quello in cui si trova, togliere le apposite
viti e ruotare di 180° la parte superiore del coperchio con-
tenente la fotografia, lascianto invariata la posizione del
sottocoperchio.
Reinserire quindi le viti di fissaggio (vedere figura 3).
5. 3 PULIZIA
Pulizia e lavaggio sono fondamentali per garantire la perfetta
conservazione del gusto della bevanda e la massima efficienza
del vostro distributore. Le procedure descritte nel seguito de-
vono essere considerate di carattere generale e possono va-
riare per effetto della regolamentazione sanitaria vigente.
Prima dello smontaggio per il lavaggio il distributore deve es-
sere svuotato del prodotto.
8

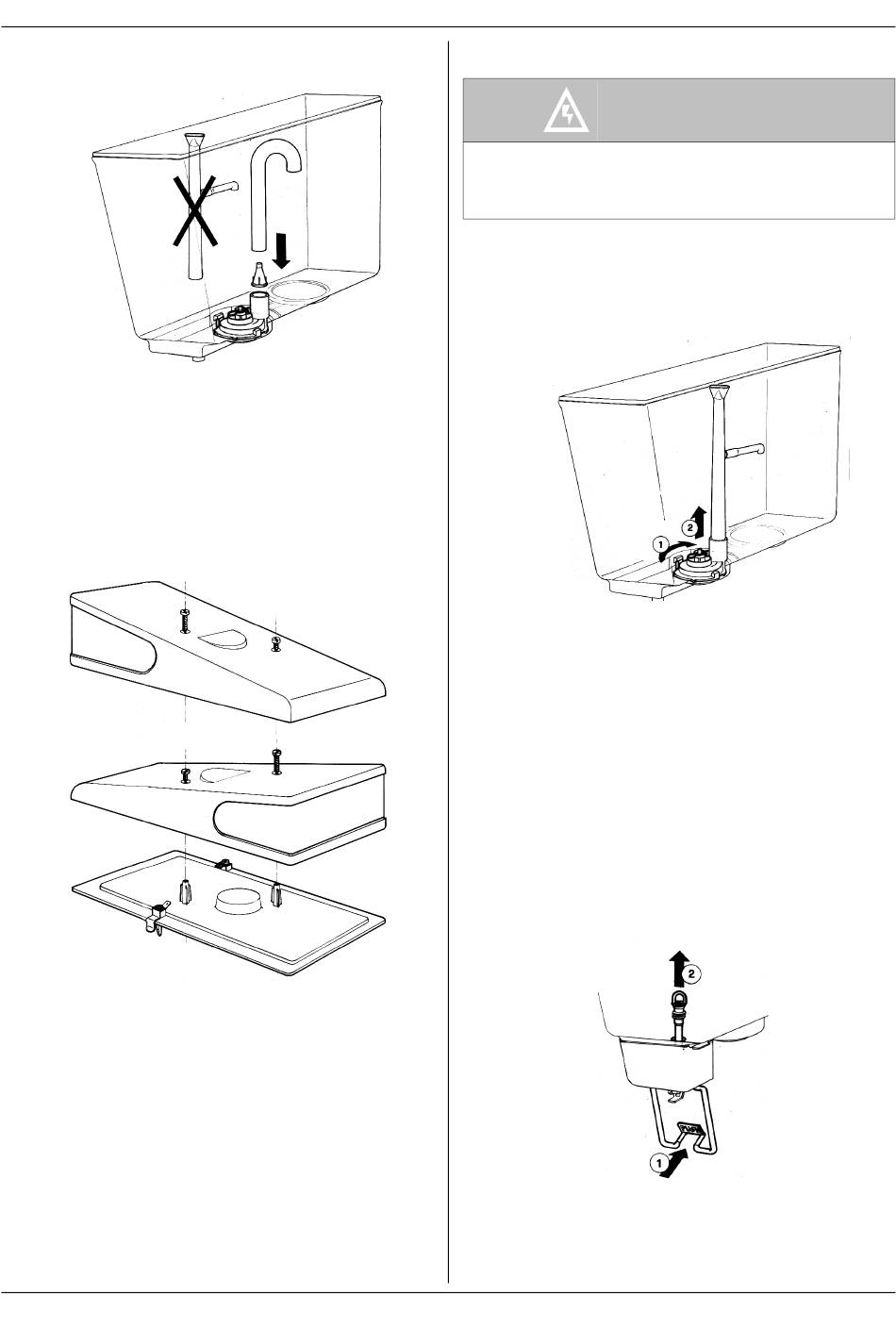

figura 2
figura 3

5. 3. 1 SMONTAGGIO

ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi compo-
nente disconnettere sempre elettricamente l'apparec-
chio togliendo la spina dalla presa o spegnendo
l'interruttore esterno a parete.
1 - Togliere il coperchio del contenitore.
2 - Linee HT11 - HT20 PS: togliere il gruppo pompa dalla
vasca ruotandolo (1) in senso orario e sollevandolo (2).
Smontare il tubo di mandata ed il tubo a "L". Per togliere la
girante e l'alberino dal gruppo pompa, rimuovere l'apposita
spina di fissaggio (vedere figura 4).
3 - Linee HT10 - HT 20 M: togliere l'agitatore sfilandolo verso
l'alto.
4 - Togliere il contenitore vuoto sollevandolo dal lato rubinetto
e sfilandolo dall'evaporatore d'acciaio.
5 - Togliere la guarnizione del contenitore.
6 - Vedere capitolo 5.3.2 SMONTAGGIO RUBINETTO.
7 - Sfilare il cassetto raccogligocce e svuotarlo.
5. 3. 2 SMONTAGGIO RUBINETTO
5. 3. 2. 1 LINEE HT11 - HT20 CON RUBINETTO A
GOMMINO
1 - Premere (1) la leva comando rubinetto e sfilare (2) il gom-
mino rubinetto dalla sua sede verticale sul fondo del conte-
nitore bevanda (vedere figura 5).
2 - Capovolgere il contenitore. Sganciare (1) la leva smontag-
gio rubinetto e contemporaneamente ruotare (2) verso
sinistra (senso antiorario) tutto il corpo rubinetto fino a
figura 4
figura 5
