HT10 - HT11 - HT20

1 CARATTERISTICHE TECNICHE

Contenitori trasparenti smontabili
Capacità singolo contenitore, circa
Dimensioni:
larghezza
profondità
altezza
Peso netto, circa
Peso lordo, circa
Termostati regolabili
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli
apparecchi (preceduti dal simbolo #) sono collocati die-
tro il rubinetto di destra. I dati riportati sulla targa sono
sempre quelli a cui fare riferimento.
E' riservato il diritto di modifica senza preavviso.
2 INTRODUZIONE
Si consiglia di leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore ri-
chiede pulizia e cura. Il suo buon funzionamento inoltre può es-
sere compromesso da eventuali errori compiuti dall'operatore
durante le fasi di smontaggio e pulizia. Per questo motivo è im-
portante che le procedure di smontaggio, lavaggio, sanitizza-
zione e rimontaggio, essendo operazioni giornaliere, siano
conosciute senza possibilità di errore da tutto il personale re-
sponsabile del distributore.
6
HT10/1 HT10/1
HT11/1 HT11/1
HT 20/1 HT 20/1
n 1 2
l 10 10
11 11
20 20
cm 18 36
cm 47 47
HT 10 cm 62 62
HT 11 57 57
HT 20 69 69
HT 10 kg 20 26
HT 11 20 28
HT 20 22 32
HT 10 kg 22 29
HT 11 23 32
HT 20 25 35
n 1 2
3 INSTALLAZIONE
HT10/1 HT10/1 1 - Estrarre il distributore dall'imballo, che è consigliabile con-
HT11/1 HT11/1
servare per future necessità.
HT 20/1 HT 20/1
3 4
10 10
11 11
20 20
Nelle operazioni di trasporto o sollevamento, il distribu-
tore non deve mai essere afferrato per i contenitori tra-
54 72
sparenti o i cilindri evaporatori. Il fabbricante non
47 47
risponde dei danni provocati dalle suddette errate
manovre.
62 62
57 57
69 69
2 - Controllare che il distributore non abbia subito danni da
34 41
trasporto. In caso contrario, provvedere immediatamente
36 44
ad effettuare il reclamo presso lo spedizioniere.
42 55
3 - Appoggiare il distributore su un banco in grado di soste-
38 46
nerne il peso, anche a carico completo, tenendo presente
41 49
quanto detto all'avvertimento IMPORTANTE del prece-
46 59
dente punto 1.
4 - Lasciare uno spazio libero di almeno 15 cm attorno a tutto
3 4
il distributore per non ostacolare il flusso d'aria di raffred-
damento.
5 - Controllare la stabilità dell'apparecchio regolando even-
tualmente i piedini in altezza.
6 - Nel caso di apparecchio dotato di rubinetto a gravità mon-
tare il rubinetto facendo riferimento a quanto illustrato al
paragrafo 5.3.4 RIMONTAGGIO.
7 - Prima di collegare elettricamente il distributore controllare
che la tensione di rete sia quella corretta indicata in targa.
Collegare il distributore a una rete monofase, servendosi
di una presa completa di messa a terra secondo quanto
stabilito dalle norme vigenti. Se il distributore è fornito
senza spina, collegare al cavo una spina conforme alle
norme vigenti nel vostro paese, provvista di spinotto o con-
tatti di terra ed adatta a correnti di almeno 10 A 250 V (per
aree aventi tensioni di 220-230 V 50-60 Hz) e 20 A 250 V
(per aree aventi tensioni di 100-115 V 50-60 Hz). Nel caso
si volesse realizzare un collegamento fisso alla rete, colle-
gare il cavo ad un interruttore a parete di tipo bipolare con
apertura dei contatti di almeno 3 mm. Non usare prolun-
ghe per collegare elettricamente l'apparecchio.
Assicurarsi che l'apparecchio sia correttamente colle-
gato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.

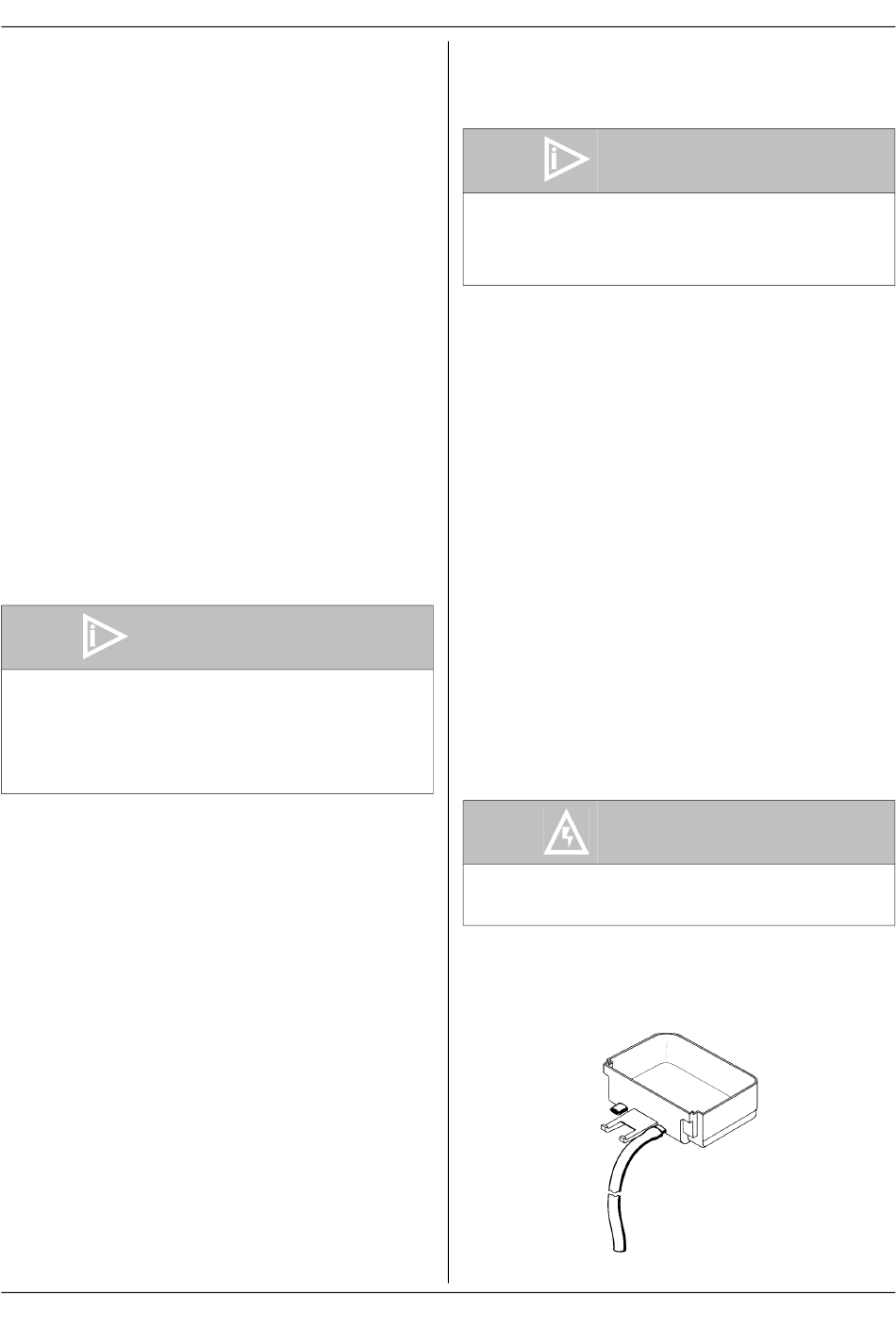

8 - II cassetto raccogligocce è dotato di due attacchi di dre-
naggio con diaframma. Nel caso si desideri lo svuota-
mento continuo del cassetto, perforare il diaframma (ad
esempio con un cacciavite) di uno dei due attacchi di dre-
naggio e collegarlo ad un tubo di scarico (vedere figura 1).
IMPORTANTE
ATTENZIONE
figura 1
