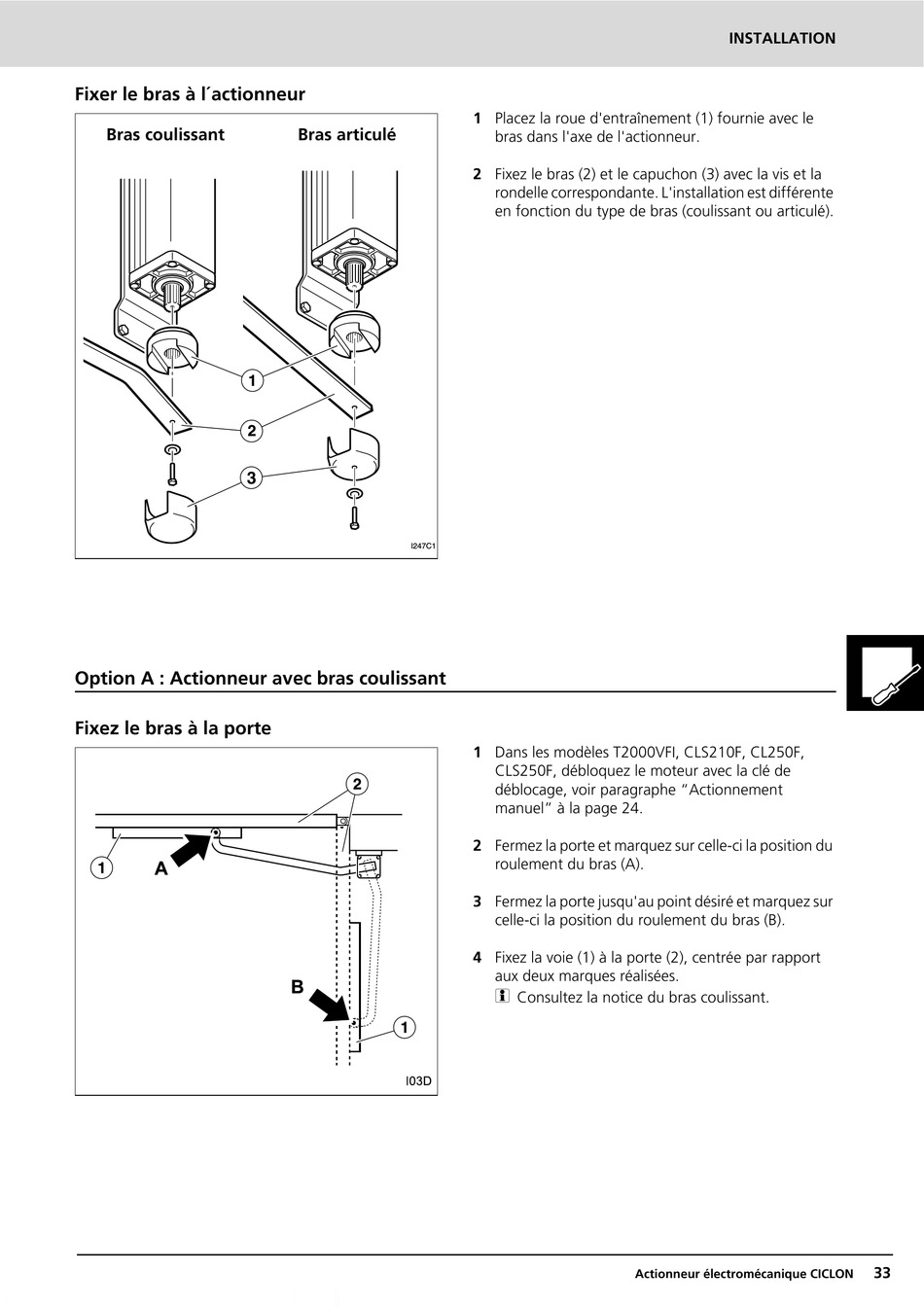

Fixer le bras à l´actionneur
Bras coulissant
3
Option A : Actionneur avec bras coulissant
Fixez le bras à la porte
Bras articulé
I247C1
1 Placez la roue d'entraînement (1) fournie avec le
bras dans l'axe de l'actionneur.
2 Fixez le bras (2) et le capuchon (3) avec la vis et la
rondelle correspondante. L'installation est différente
en fonction du type de bras (coulissant ou articulé).
1 Dans les modèles T2000VFI, CLS210F, CL250F,
CLS250F, débloquez le moteur avec la clé de
déblocage, voir paragraphe "Actionnement
manuel" à la page 24.
2 Fermez la porte et marquez sur celle-ci la position du
roulement du bras (A).
3 Fermez la porte jusqu'au point désiré et marquez sur
celle-ci la position du roulement du bras (B).
4 Fixez la voie (1) à la porte (2), centrée par rapport
aux deux marques réalisées.

Consultez la notice du bras coulissant.
