VACON · 102
4 Tauschen Sie die Hauptlüfterbaugruppe aus.
Befestigen Sie es mit den Schrauben.
5 Schließen Sie die Kabel an und bringen Sie die
Serviceklappe an.

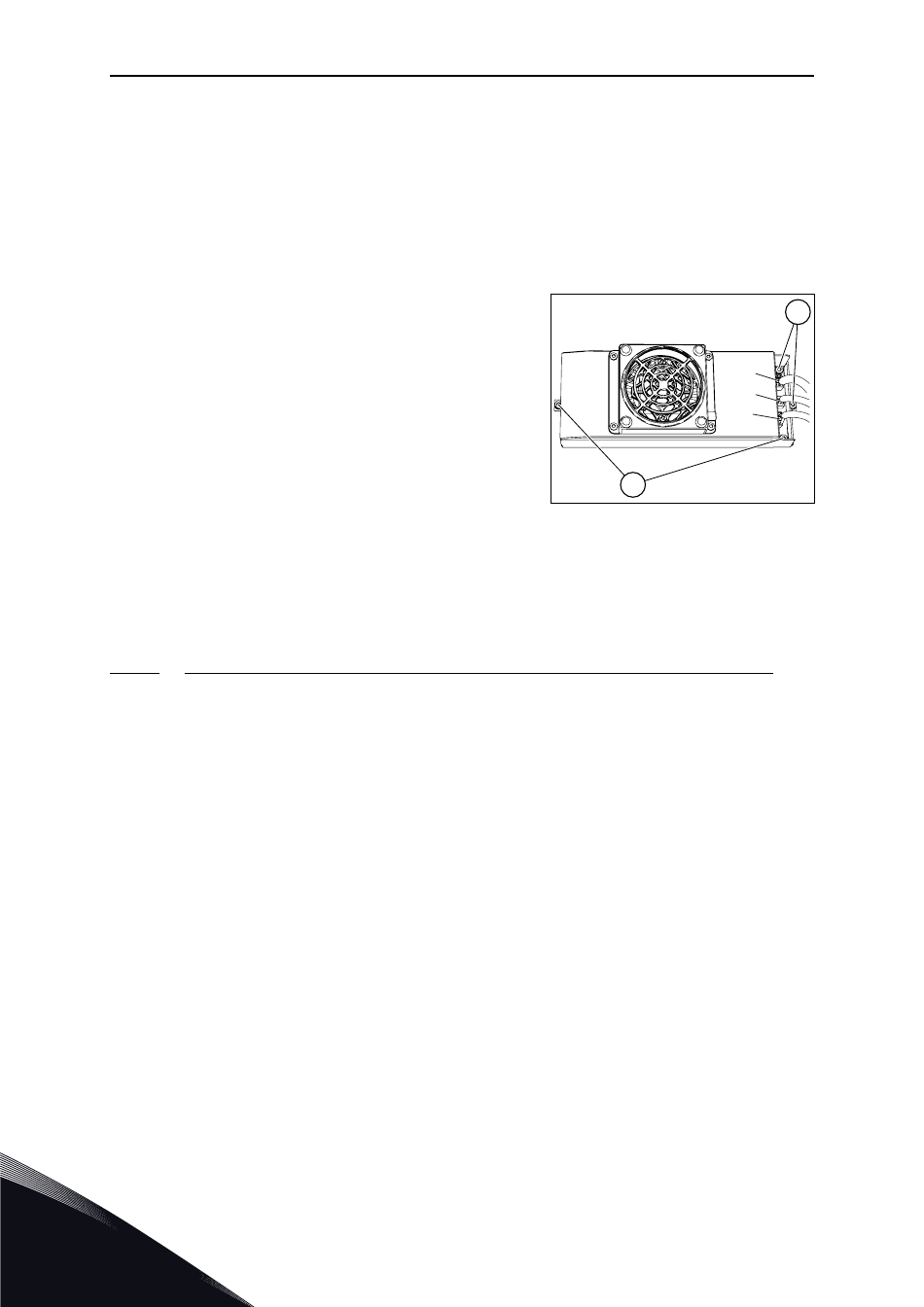

AUSTAUSCH DER NETZTEILE DES LÜFTERS, MR10 UND MR12
Sie können 1 Netzteil oder beide Netzteile des Lüfters austauschen.
1 Bauen Sie die Hauptlüfterbaugruppe aus. Lesen Sie
dazu die obigen Anweisungen.
2
a) Kennzeichnen Sie die Kabel und trennen Sie
das Versorgungskabel des Lüfters von
Anschluss X81.
b) Trennen Sie das Steuerkabel des Lüfters von
Anschluss X61.
c) Trennen Sie das DC-
Spannungsversorgungskabel von Anschluss
X8.
Entfernen Sie die 4 Schrauben von jedem Netzteil.
3 Tauschen Sie das Netzteile des Lüfters aus.
4 Bringen Sie die Schrauben an, schließen Sie die
Kabel an und bauen Sie den Umrichter wieder
zusammen.
7.7.3.4 Austauschen des Lüfters im zusätzlichen Schaltschrankabteil des Sinusfilters
Der optionale Sinusfilter (+COSI) befindet sich in einem zusätzlichen Schaltschrankabteil,
das mit einem Lüfter ausgestattet ist.
AUSTAUSCHEN DES LÜFTERS, OPTIONALER SINUSFILTER
1 Entfernen Sie die Abdeckung über den Kontakten.
7
ANWEISUNGEN FÜR DIE INBETRIEBNAHME SOWIE ZUSÄTZLICHE ANWEISUNGEN
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
X81
X61
A
A. Die 4 Schrauben
A
X8
