Montageverfahren - Danfoss VLT OneGearDrive Bedienungsanleitung

Mechanische Installation
Bringen Sie die Welle mit Passfeder vorsichtig an der
Hohlwelle des OneGearDrive (ISO H 7) an. Verwenden Sie
hierfür die Gewindeendbohrung nach DIN 332, die für
diesen Zweck vorgesehen ist.
Die maximale Kraft basierend auf der Lebensdauer des
Lagers ist in (Tabelle 3.1) detailliert dargelegt.
F
Rzul
X
Bis n2
F [N] bis X [mm]
RZUL
[UPM]
25 50
50 4319 3763
100 3023 2634
200 1727 1505
360 1404 1223
1) X ist der Abstand von der Oberfläche der Hohlwelle zu der
Position der Krafteinwirkung.

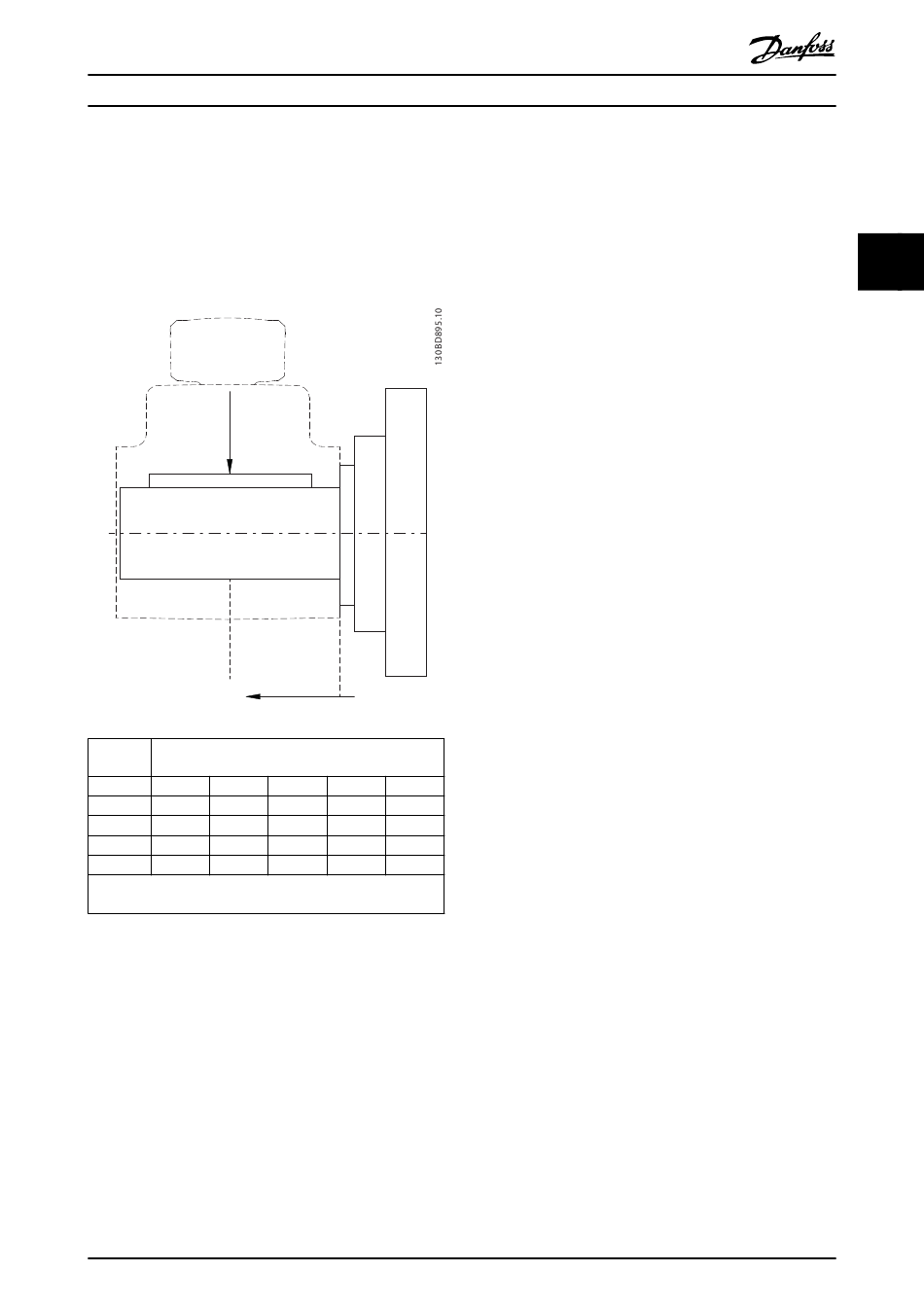

Abbildung 3.1 Maximale Kraft
MG75C603
Bedienungsanleitung
0
1)
75 100 125
3335 2994 2716
2334 2096 1901
1334 1198 1086
1084 973 883
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.

3.5.1 Montageverfahren

1.
Befestigen Sie den VLT
der Drehmomentstütze an seinem Flansch (siehe
Kapitel 8.7.1 Drehmomentstützen-Set).
2. Befestigen Sie den OneGearDrive auf der
Antriebswelle unter Verwendung der bereitge-
stellten Hilfsmittel.
®
OneGearDrive mithilfe
9
3 3
