Auf jeder Ebene beider Menüs kehrt man nach Drücken der Taste "fnc" oder nach Ablauf von 15 Sekunden (Timeout) auf die höhere
Anzeigeebene zurück und der zuletzt auf dem Display angezeigte Wert wird gespeichert.

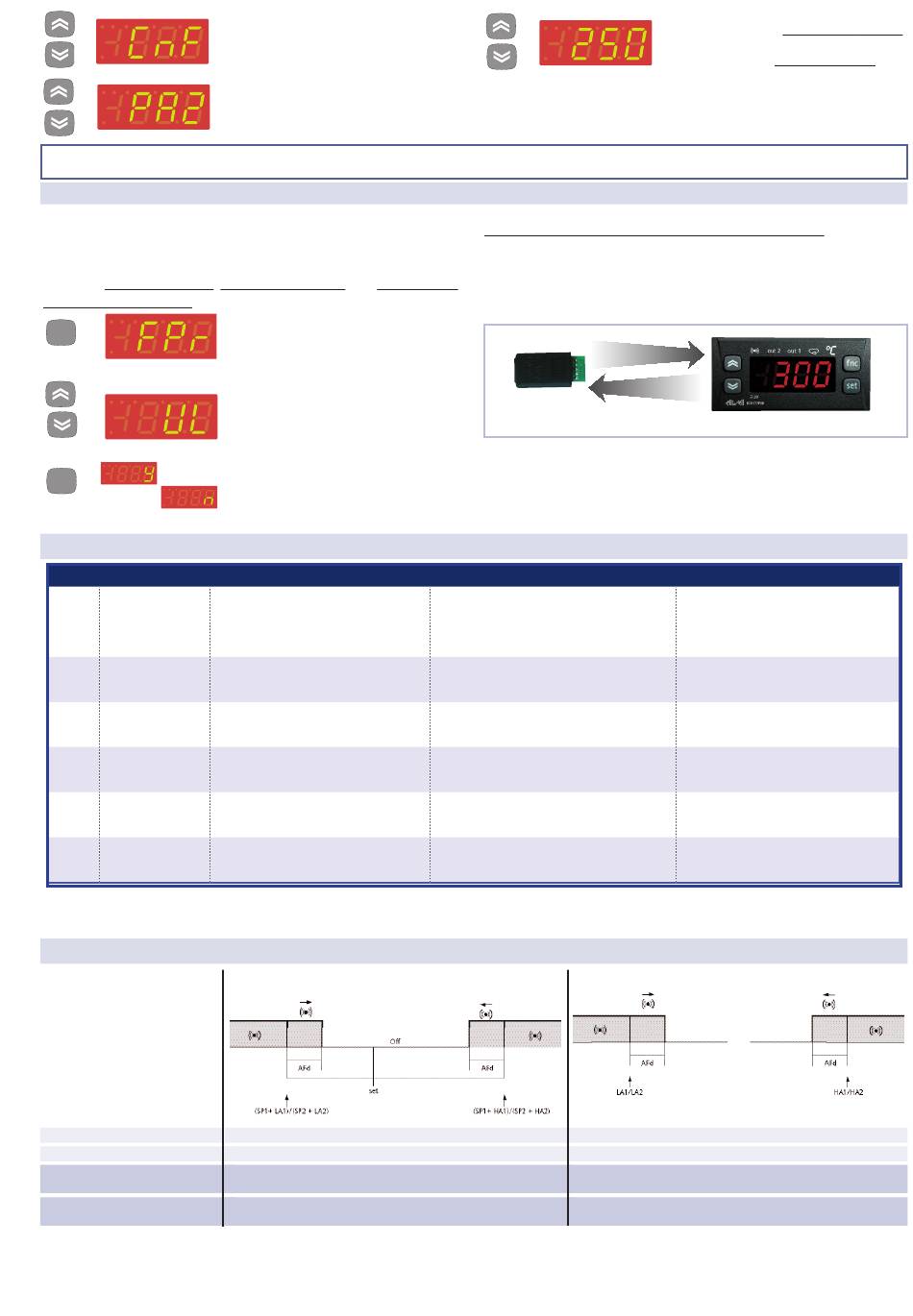

Die Copy Card ist ein Zubehörartikel, der an den seriellen TTL-Port
angeschlossen wird und die schnelle Programmierung der Parameter
des Instruments gestattet (Uploaden und Downloaden der Parameter-
Sets eines oder mehrerer Instrumente des gleichen Typs). Die
Vorgänge Upload (Label UL), Download (Label dL) und Formatierung
der Copy Card (Label Fr) werden auf folgende Weise ausgeführt:
set
set
Label
Alarm
Fühler 1 (Regelung)
E1
defekt
Alarm HOHE Temperatur
AH1
Regler 1
Alarm HOHE Temperatur
AH2
Regler 2
Alarm NIEDRIGE Temperatur
AL1
Regler 1
Alarm NIEDRIGE Temperatur
AL2
Regler 2
EA
Externer Alarm
* Alle Alarme haben folgende Auswirkungen: Permanentes Leuchten der Alarm-LED; Aktivierung Summer (sofern vorhanden); Aktivierung Relais (sofern als Alarm
konfiguriert "H21"=3)
Mindesttemperaturalarm
Höchsttemperaturalarm
Rückstellung des
Mindesttemperaturalarms
Rückstellung des
Höchsttemperaturalarms
IC 917/PID
• Durch Drücken der Taste 'set' ruft man
die Registerkarte 'CnF' auf, in der sich das
Label 'PA2' befindet.
• Die Parameter der Registerkarte
durchgehen und die Taste 'set' bei
Erscheinen des Labels 'PA2' drücken, auf
dem Display wird '0' angezeigt.
• Auf der Registerkarte 'FPr' befinden sich
die notwendigen Befehle für den
Gebrauch der Copy Card. Zum Aufrufen
der Funktionen 'set' drücken.
• Die Tasten 'UP' und 'DOWN' betätigen,
um die gewünschte Funktion anzuzeigen.
Die Taste 'set' drücken und das Upload
(oder Download) wird ausgeführt.
• Bei erfolgreich ausgeführtem Vorgang
erscheint auf dem Display 'y', andernfalls
wird 'n' angezeigt'.
Ursache
• Messung von Werten außerhalb des Nenn-Erfassungsbereichs
• Regelfühler defekt/in Kurzschluss/ Fühler off en
• (Nur für Fühler PT100) 3. Draht falsch angeschlossen
• Von Fühler>HAL erfasster Wert nach Zeit tAO. (siehe Schema
„ALARME MIN MAX und Beschreibung der Parameter HAL und
Att und tAO)
• Von Fühler >HAL erfasster Wert nach Zeit tAO. (siehe Schema
„ALARME MIN MAX und Beschreibung der Parameter HAL und
Att und tAO)
• Von Fühler <LAL erfasster Wert nach Zeit tAO. (siehe Schema
„ALARME MIN MAX und Beschreibung der Parameter HAL und
Att und tAO)
• Von Fühler <LAL erfasster Wert nach Zeit tAO. (siehe Schema
„ALARME MIN MAX und Beschreibung der Parameter HAL und
Att und tAO)
• Aktivierung des Digitaleingangs, sofern als externer Alarm
konfi guriert (siehe Parameter H11)
ALARME MAX-MIN
Temperatur als Relativer Wert zum Sollwert
Temperatur kleiner oder gleich
Temperatur größer oder gleich
Temperatur größer oder gleich
Temperatur kleiner oder gleich
Wird ein falsches Passwort eingegeben, erscheint erneut das Label
'PA2' und der Vorgang muss wiederholt werden.
COPY CARD
Download ab Reset
Die Copy Card bei abgeschaltetem Instrument anschließen. Beim
Einschalten des Instruments werden die Programmierungsparameter in
das Instrument geladen; nach Abschluss des Lamp Tests erscheint für ca.
5 Sekunden folgende Anzeige:
• das Label dLY, falls die Operation erfolgreich durchgeführt wurde
• das Label dLn, falls der Vorgang fehlgeschlagen ist
Upload- und Download-Vorgänge der Parameter des Instruments
ANMERKUNGEN:
• Nach dem Download arbeitet das Instrument mit dem neuen,
soeben geladenen Parameter-Set.
• siehe "Registerkarte FPr" in Tabelle Parameter und Beschreibung
der Parameter
ALARME
Auswirkungen
• Anzeige des Labels „E1" auf dem Display;
• Aktivierung des Reglers, wie über die Parameter On1(On2) und
OF1(OF2) festgelegt, falls für Arbeitszyklus (Duty Cycle) programmiert;
• Anzeige des Labels „Pt3" auf der Registerkarte AL (Nur für Fühler
PT100);
• Aufzeichnen des Labels AH1 in die Registerkarte AL des Menüs
Maschinenstatus
• Keinerlei Auswirkung auf die Regelung
• Aufzeichnen des Labels AH2 in die Registerkarte AL des Menüs
Maschinenstatus
• Keinerlei Auswirkung auf die Regelung
• Aufzeichnen des Labels AL1 in die Registerkarte AL des Menüs
Maschinenstatus
• Keinerlei Auswirkung auf die Regelung
• Aufzeichnen des Labels AL2 in die Registerkarte AL des Menüs
Maschinenstatus
• Keinerlei Auswirkung auf die Regelung
• Permanentes Leuchten des Alarmsymbols (LED);
• Aufzeichnen des Labels EA in die Registerkarte AL des Menüs
Maschinenstatus
set+LA1/2 (LA1/2 nur negativ)
Temperatur kleiner oder gleich
set+HA1/2 (HA1/2 nur positiv)
Temperatur größer oder gleich
Sollwert + LA1/2 + AFd
Temperatur größer oder gleich
Sollwert -|LA1/2|+AFd
Sollwert + HA1/2 - AFd
Temperatur kleiner oder gleich
*ist LA1/2 negativ, wird er vom Sollwert abgezogen
**ist HA1/2 negativ, wird er vom Sollwert abgezogen
• Mit den Tasten 'UP' und 'DOWN' den
korrekten Wert des Installateur-Passworts
wählen, dann die Taste 'set' drücken, um
die Parameter der Installateur-Ebene
aufzurufen.
DOWNLOAD
UPLOAD
• Die Kabel der Fühler überprüfen
• Fühler austauschen
Sobald kein Fehlerzustand defekter Zellenfühler mehr vorliegt,
wird die Regelung normal fortgesetzt
• Warten, bis der vom Fühler erfasste Temperaturwert unter
HAL liegt.
• Warten, bis der vom Fühler erfasste Temperaturwert unter
HAL liegt.
• Warten, bis der vom Fühler erfasste Temperaturwert über LAL
liegt
• Warten, bis der vom Fühler erfasste Temperaturwert über LAL
liegt
• Manuelles Stummschalten, um die LED auszuschalten
• Die nächste Deaktivierung des Digitaleingangs abwarten, um
die Regler wieder zu starten
Temperatur als Absoluter Wert zum Sollwert
LA1/2 (LA1/2 mit Vorzeichen)
HA1/2 (HA1/2 mit Vorzeichen)
LA1/2 + AFd
HA1/2 - AFd
Abhilfe
