FUNKTIONEN DER BEDIENELEMENTE

Zielfernrohrs Erstes kurzes
Taste
(Aktueller Betätigen
Betriebsmodus)
Das Zielfernrohr Einschalten des
ON
ist ausgeschaltet Zielfernrohrs
Das Zielfernrohr Kalibrierung des Sensors
ist eingeschaltet
UP Normale Abbildungsinversion
(Beobachtung)
Hauptmenü
Schnellmenü
MENU Eintritt in
Normale
(Beobachtung) Schnellmenü
M
Hauptmenü
Bestätigung der Auswahl
Schnellmenü
DOWN Normale Aktivieren des diskreten Zooms
(Beobachtung)
Hauptmenü
Schnellmenü
REC Video Aktivieren der
Videoaufnahme
39
Weitere kurze Betätigen Dauerhaftes Betätigen
Kalibrierung des Ausschalten des
Sensors Bildschirms
(Display OFF)/
Ausschalten des
Zielfernrohrs
Wi-Fi EIN / AUS
Navigation nach oben/nach rechts
Änderung der Parameter
n/a Eintritt in Hauptmenü
Austritt aus dem Unter-
menü ohne Bestätigung
der Auswahl/ Austritt aus
Navigieren im Schnellmenü
dem Menü (Übergang
in den Beobachtungs-
modus)
PiP EIN / AUS
Navigation nach unten/nach links
Änderung der Parameter
Pause /
Deaktivieren der Video-
aufnahme (wenn aktiviert)/
Weiterführung der
Übergang in den Modus
Videoaufnahme
der Photoaufnahme
(wenn Videoaufnahme
deaktiviert).
Übergang in den
Photoaufnahme
Modus der Video-
aufnahme
6

BETRIEB DER AKKUMULATORENBATTERIE

Die Wärmebildzielfernrohre TRAILwerden mit Li-Ion Batterie Battery
Pack IPS5 geliefert. Diese ermöglicht das Funktionieren des
Wärmebildgerätes im Laufe von bis 8 Stunden. Vor der ersten
Anwendung soll die Batterie aufgeladen werden.
Aufladung:
Heben Sie den Griffhebel (C) des Ladegerätes auf.
Nehmen Sie den Schutzdeckel von der Akkumulatorenbatterie ab.
Setzen Sie die Akkumulatorenbatterie in das Ladegerät ein, indem
Sie die Zapfen (A) der Batterie in die Schlitze (B) des Ladegerätes
hineinstecken. Das Logo Pulsar auf der Batterie soll sich dem
Griffhebel nah befinden, schnappen Sie den Griffhebel (C) ein
(s. Abb. 4)
Beim Installieren leuchtet auf dem Ladegerät die Anzeige (D) grün
und blinkt kurz in einem bestimmten Zeitabstand:
- einmal, wenn die Batterie von 0 bis 50% aufgeladen ist;
- zweimal , wenn die Batterie von 51 bis 75% aufgeladen ist;
- dreimal, wenn die Batterie von 75 bis 100% aufgeladen ist.
W e n n d i e A n z e i g e g r ü n d a u e r n d l e u c h t e t , i s t d i e
Akkumulatorenbatterie vollgeladen. Sie kann vom Ladegerät
getrennt werden.
Wenn das Ladegerät an das Netzwerk nicht angeschlossen ist,
leuchtet die Anzeige grün im Laufe von 15 Sekunden.
Wenn die Anzeige dauernd rot leuchtet, ist die Batterie schadhaft. In
diesem Fall ist der Betrieb verboten.
Schliessen Sie den Stecker vom Kabel micro USB an die Buchse (E)
des Ladegerätes an.
Schliessen Sie den Stecker vom Kabel micro USB an die
Netzwerkanlage.
Stecken Sie die Netzwerkanlage an die Steckdose mit 220 V an.
C

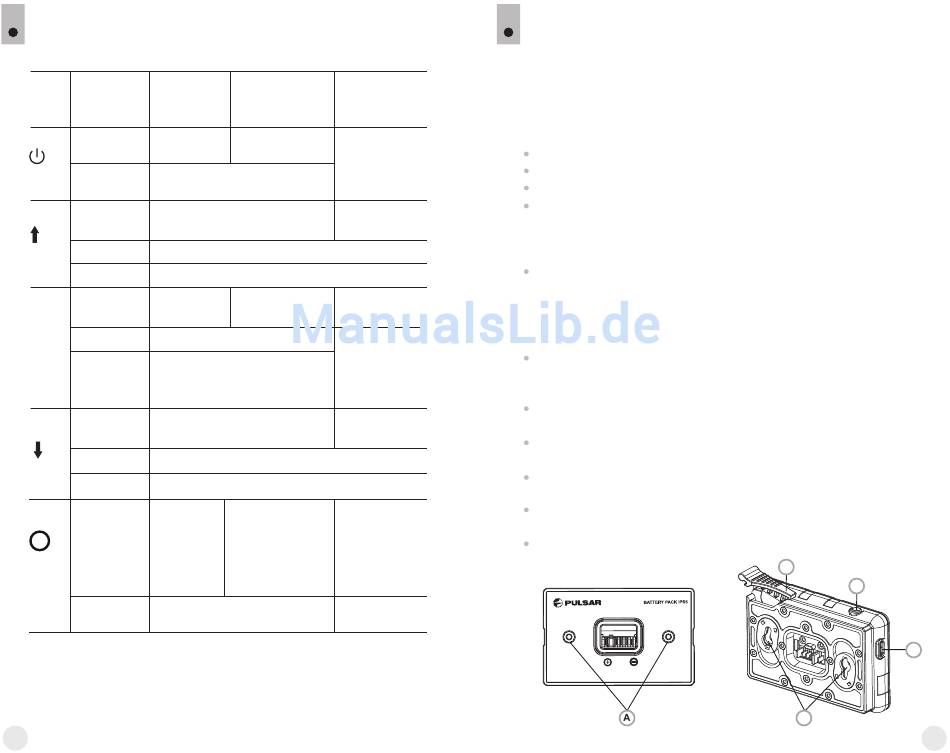

Abb.4
D
E
B
