Inhaltszusammenfassung für oventrop ClimaCon F 90

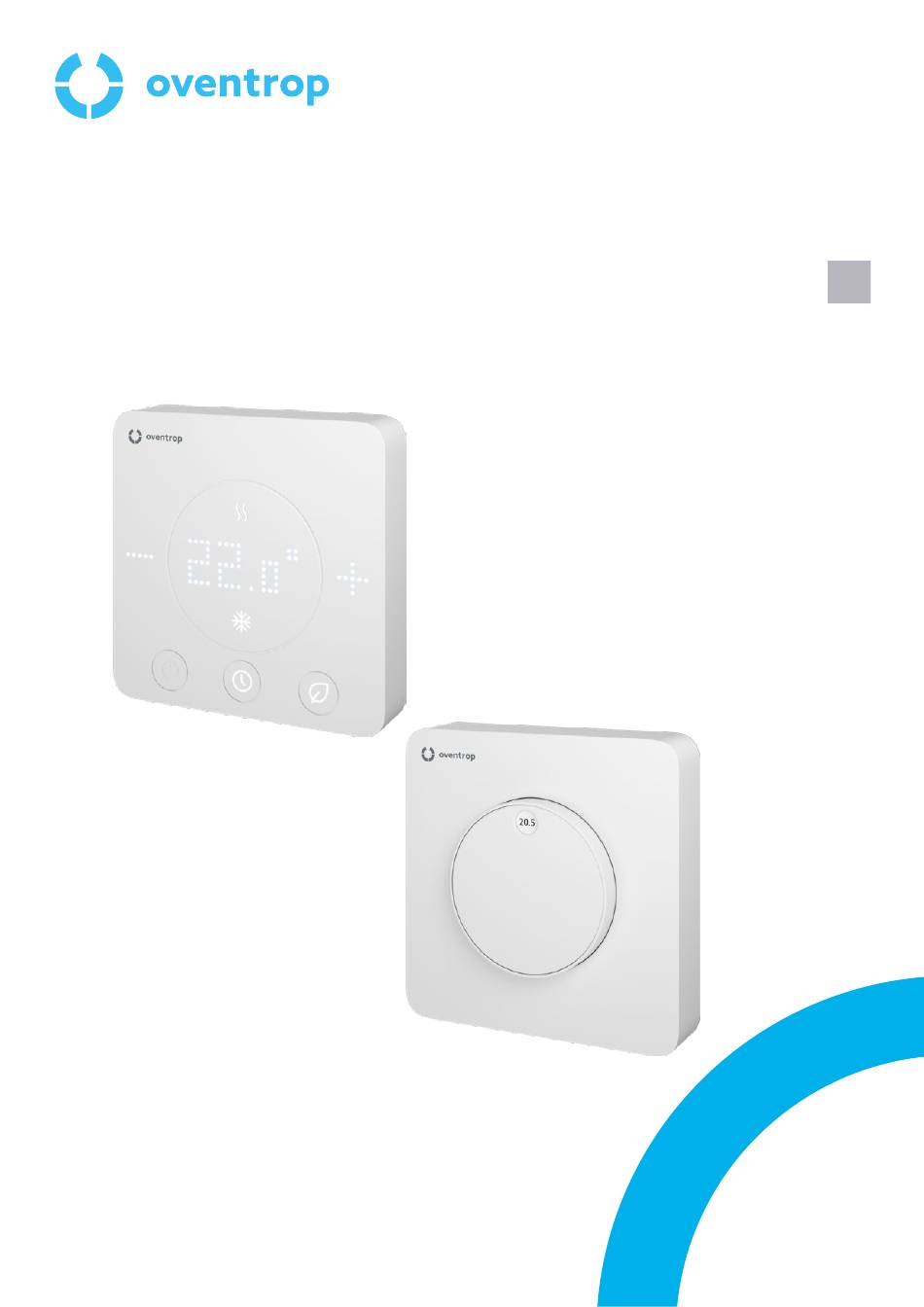

- Seite 1 ClimaCon F Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Verfügbarkeit der Betriebsanleitung ......................6 Technische Beschreibung ....................7 Anlagenschema (Beispiel) ........................7 Aufbau ..............................7 3.2.1 ClimaCon F 90, F 100 ............................ 7 3.2.2 ClimaCon F 210, F 310 ........................... 8 Funktionsbeschreibung .......................... 8 3.3.1 App-Anbindung (F 210, F 310) ........................8 3.3.2... - Seite 4 ClimaCon F 210, F 310 Heizprofil einstellen ....................17 7.2.4 ClimaCon F 210, F 310 Konfiguration ......................19 7.2.5 ClimaCon F 210, F 310 Erweiterte Einstellungen ..................20 Betrieb ..........................21 ClimaCon F 90, F 100 ..........................21 ClimaCon F 210, F 310 ..........................21 8.2.1 Auto-Modus ..............................21 8.2.2 Eco-Modus ..............................21 8.2.3...
-
Seite 5: Allgemeine Angaben
Technischer Kundendienst Telefon: +49 (0) 29 62 82-234 Konformitätserklärung (ClimaCon F 210 / F 310) Hiermit erklärt die Oventrop GmbH & Co. KG, dass diese Produkte der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.oventrop.com... -
Seite 6: Sicherheitsbezogene Informationen
ClimaCon F Sicherheitsbezogene Informationen 2. Sicherheitsbezogene Sicherheitshinweise Informationen Wir haben dieses Produkt gemäß aktueller Sicherheitsanforderungen entwickelt. Beachten Sie folgende Hinweise zum sicheren Gebrauch. Bestimmungsgemäße Verwendung 2.3.1 Lebensgefahr durch elektrischen Strom Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung des Produktes gewährleistet. Stellen Sie sicher, dass das Produkt jederzeit von Die Raumthermostaten ClimaCon F sind elektronisch der Spannungsversorgung getrennt werden kann. -
Seite 7: Technische Beschreibung
ClimaCon F Technische Beschreibung 3. Technische Beschreibung Anlagenschema (Beispiel) Abb. 1: Anlagenschema (Beispiel) Aufbau 3.2.1 ClimaCon F 90, F 100 Bedieneinheit Grundplatte Klemmleiste Öffnung für die Kabelzuführung Entriegelungs-Klipp Abb. 2: Aufbau F 90, F 100 115500983-V01.11.2021... -
Seite 8: Climacon F 210, F 310
Absenkausgang (Master) ausgestattet. Immer dann, wenn der Eco-Modus aktiv ist, liegt an diesem Ausgang eine Spannung an. Der Absenkausgang kann mit dem Absenkeingang (Slave) eines ClimaCon F 90, F 100 Raumthermostaten verbunden werden. Durch die Spannung am Absenkeingang wird die Temperatur am Slave-Raumthermostaten um 4 Kelvin gegenüber der an... -
Seite 9: Climacon F 310 Heizen Oder Kühlen
Es kann ein externer NTC-Temperatursensor (10 K) für die Messung der Ist-Temperatur angeschlossen Anzeige Heizen werden „+“ Taste, Gewünschte Temperatur erhöhen Bedienelemente und Anzeigen Taste „Eco-Modus“ 3.4.1 ClimaCon F 90, F 100 Taste „Auto-Modus“ Abb. 4: Bedienelemente F 90, F 100 Drehrad Skala 115500983-V01.11.2021... -
Seite 10: Technische Daten
ClimaCon F Technische Beschreibung Technische Daten Schutzklasse Maße (BxHxT) mm 88x88x25 3.5.1 F 90, F 100 3.5.1.1 ClimaCon F 90 (230 V) 3.5.1.3 ClimaCon F 100 (24 V) Parameter Wert Parameter Wert Temperatureinstellbereich 12°C bis 28°C, Frostschutz Temperatureinstellbereich 12°C bis 28°C, Frostschutz... - Seite 11 ClimaCon F Technische Beschreibung • Für Smartphones im Ausgänge Absenkausgang Portraitformat (Master) • (Android:7.x; iOS:13.x) 2-Punkt / PWM • Potentialfreier Kontakt • App-Sprachen DE/EN/FR 0-10V Ausgang Maße (BxHxT) mm 88x88x20 Benötigter Stellantrieb Elektrothermischer Stellantrieb „stromlos geschlossen“ 3.5.2.2 ClimaCon F 310 (230 V) Sicherung SMD (nicht austauschbar) Parameter...
-
Seite 12: Zubehör Und Ersatzteile
Sie auf unserer Internetseite. Lebensgefahr durch elektrischen Strom! Rufen Sie auf der Internetseite Bei Berührung spannungsführender Bauteile www.oventrop.com durch einen Klick auf das besteht Lebensgefahr. Lupensymbol die Suche auf und suchen Sie nach 1155. Trennen Sie das Produkt allpolig von der Wählen Sie Ihr Produkt. -
Seite 13: Grundplatte Montieren
ClimaCon F Montage Grundplatte montieren Schrauben Sie die Grundplatte an. Verwenden Sie ausschließlich Geräteschrauben Der Raumthermostat ClimaCon F ist für die für Schalterdosen (Senkkopfschrauben). Aufputz- Wandmontage vorgesehen. Wenn Sie Schrauben mit dickeren Betreiben Sie den Raumthermostaten an einer Schraubenköpfen verwenden, können Sie die Stelle im Raum, an der sich die Raumluft gut Bedieneinheit nicht montieren. -
Seite 14: Raumthermostat Elektrisch Anschließen
OUT (L 230 V) 2-Punkt / PWM OUT (L 230 V) Absenkeingang Abb. 8: ClimaCon F elektrisch anschließen IN (L 230 V) Change-Over 6.4.1.1 ClimaCon F 90 (230 V) (Art.Nr.:1155009) OUT (NO) Potentialfreier Kontakt Klemme Belegung OUT (COM) Potentialfreier Kontakt IN (L 230 V) Betriebsspannung 6.4.1.6 ClimaCon F 310 (24 V) (Art.Nr.:1155531) -
Seite 15: Raumthermostat Anschließen
Beachten Sie die Mindestanforderungen in Bezug auf die Version des Betriebssystems und die Bluetooth-Version (siehe 3.5 auf Seite 10). Rufen Sie den App-Store für Ihr Betriebssystem auf. Suchen Sie nach der Oventrop App „ClimaCon“ und installieren Sie diese. Abb. 9: ClimaCon F Anlernmodus aktivieren Die Tasten „Eco-Modus“... - Seite 16 ClimaCon F Inbetriebnahme Wählen Sie ein passendes Symbol aus der Liste (Position in Abb. 11 auf Seite 16) aus. Bestätigen Sie die Eingaben mit „OK“. Es erscheint die Übersichtsseite für diesen Raumthermostaten. Abb. 10: ClimaCon F App Startbildschirm Allgemeine Informationen „+“...
-
Seite 17: Climacon F 210, F 310 Raumthermostat Entfernen
ClimaCon F Inbetriebnahme 7.2.3.1 „Eco-Absenktemperatur“ einstellen Leuchtet das Symbol „Heizen“ oder das Symbol „Kühlen“ blau, ist Heizen bzw. Kühlen aktiv. Hat Tippen Sie auf dem Übersichts-Bildschirm für den der Raum die Solltemperatur erreicht, wird das Raumthermostaten, für den Sie Einstellungen Symbol grau. -
Seite 18: Zeitprofil Einstellen
ClimaCon F Inbetriebnahme 7.2.3.2 Zeitprofil einstellen Zeiten numerisch eingeben Wählen Sie das Wochenprofil Die Zeiten können Sie alternativ auch numerisch eingeben. Das Eingabemenü rufen Sie auf, indem Sie können aus drei Wochenprofilen auswählen. Sie auf das Stiftsymbol (Position in Abb. 15 auf •... -
Seite 19: Climacon F 210, F 310 Konfiguration
ClimaCon F Inbetriebnahme 7.2.4 ClimaCon F 210, F 310 Konfiguration 7.2.4.8 Firmware Raumthermostat Tippen Sie im Menü „Einstellungen“ auf „Konfiguration“. 7.2.4.1 Temperaturbegrenzung Der Maximal einstellbare Temperaturbereich liegt zwischen 12°C und 28°C. Der einstellbare Temperaturbereich kann hier Abb. 17: ClimaCon F App Firmware Update eingeschränkt werden. -
Seite 20: Climacon F 210, F 310 Erweiterte Einstellungen
ClimaCon F Inbetriebnahme 7.2.5 ClimaCon F 210, F 310 Erweiterte 7.2.5.5 Ausgangssignal Stellantrieb Einstellungen Elektrothermische Stellantriebe können mit einer ACHTUNG 2-Punkt-Regelung oder Pulsweitenmodulation beschaltet werden. Funktionsstörungen durch unsachgemäße Konfiguration Für Flächenheizsysteme empfehlen wir grundsätzlich die Pulsweitenmodulation (PWM). Durch unsachgemäß konfigurierte Erweiterte Diese ermöglicht eine schnelle und genaue Einstellungen können unerwartete Reaktion auf Temperaturdifferenzen zwischen... -
Seite 21: Betrieb
8.2.3.2 Manueller Betrieb in der App Um manuell eine Raumtemperatur zu wählen, verschieben Sie auf der Übersichtsseite für den ClimaCon F 90, F 100 betreffenden Raumthermostaten den blauen Punkt auf Wählen Sie die gewünschte Solltemperatur mit dem den gewünschten Wert (Position in Abb. -
Seite 22: Störungen Beheben
ClimaCon F Störungen beheben 9. Störungen beheben STÖRUNG URSACHE BEHEBUNG Die App findet den Andere mit Bluetooth ausgestattete Schalten Sie während des Anlernvorgangs Raumthermostaten beim Anlernen Geräte stören die Verbindung alle nicht benötigten mit Bluetooth nicht. zwischen Raumthermostat und ausgestatteten Geräte temporär ab. Smartphone 10. - Seite 24 Oventrop GmbH & Co. KG · Paul-Oventrop-Str. 1 · 59939 Olsberg Tel. +49 2962 820 · Fax +49 2962 82400 · mail@oventrop.com · www.oventrop.com...
