3.19. SCHWENKEINHEIT, ART- NR. W000055048

Diese Option wird nur zusammen mit Werkstatt- und Baustellenwägen für die
Schweißstromquelle verwendet und ermöglicht es, das mit einem eigenen Schlitten
ausgestattete Drahtvorschubgerät um 180° zu schwenken.

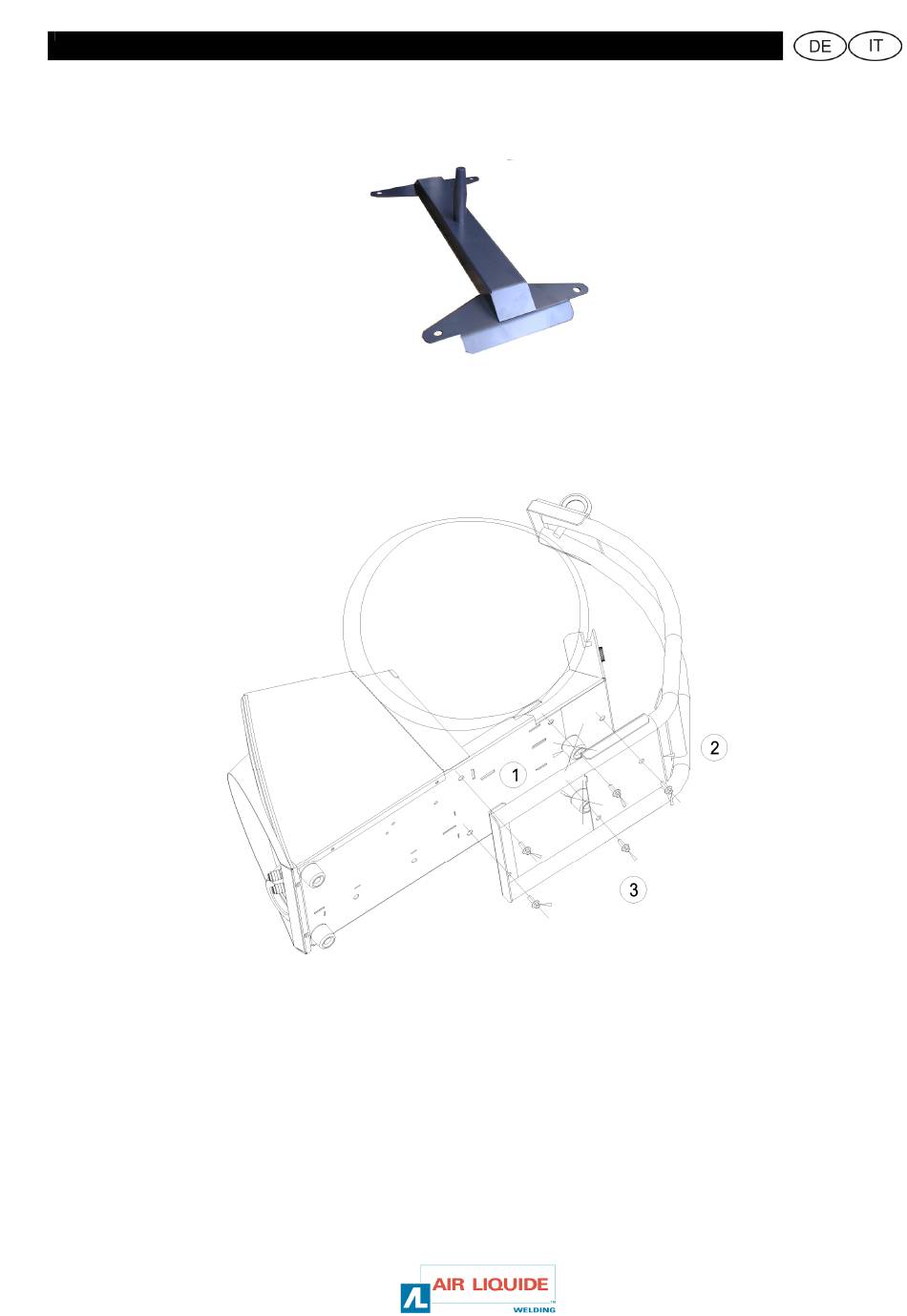

3.20. ANSCHLAGMATERIAL, ART.-NR. W000055101

Die 2 Kufen abschrauben und abnehmen (Pos. 1)
Das optionale Anschlagmaterial (Pos. 2 ) anbringen
Mit den 5 Schrauben HM 16x6 (Pos. 3) befestigen
CITOPULS
Questa opzione, usata soltanto con i carrelli officina e cantiere del generatore,
consente soltanto di ruotare l'alimentatore filo dotato del proprio carrello di 180°.

3.20. IMBRACATURA, COD. W000055101

Allentare e rimuovere i 2 pattini (pos.1)
Posizione l'opzione imbracatura (pos. 2)
Fissare mediante le 5 viti HM 16x6 (pos. 3)

3.19. PERNO, COD. W000055048

27
