Montagevarianten der Klingelmodule

Vor der Montage legen Sie fest, ob Sie das Klingeltastenmodul mit einer oder mit zwei Tasten
nutzen und ob es senkrecht oder waagerecht montiert werden soll. Die folgenden Abbildungen
geben die Montagevarianten wieder. Das Modul mit drei bzw. vier Tasten ist nur in der senk-
rechten Stellung zu montieren.
Zur Programmierung beachten Sie bitte die Tasternummern!

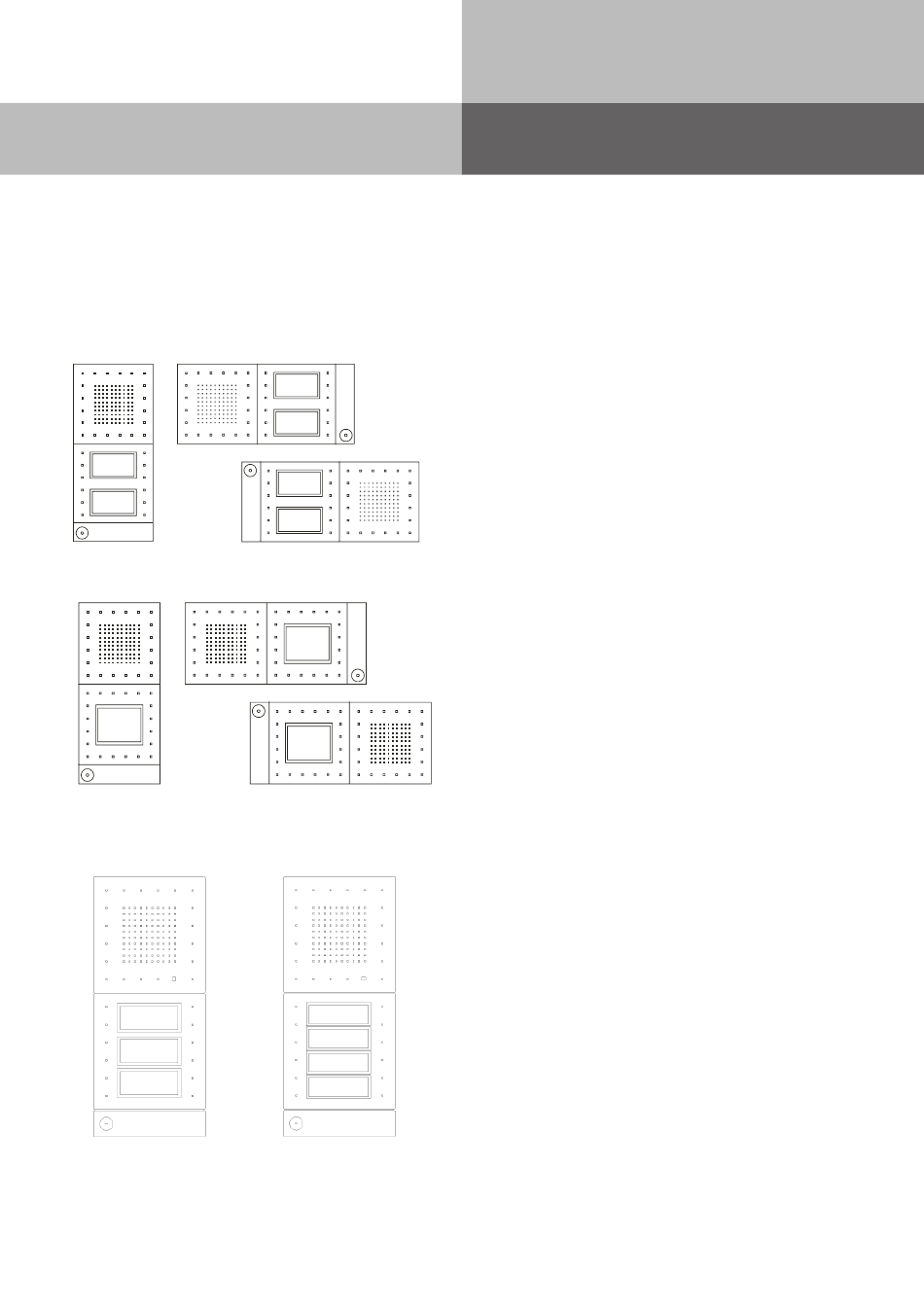

Montagevariante und Tastenbelegung mit 2 Tasten
Taster 1
Taster 2
Taster 2
Taster 1
Montagevariante und Tastenbelegung mit 1 Taste
Taster 2
Taster 1
Montagevariante und Tastenbelegung mit 3 oder 4 Tasten
Taster 1
Taster 2
Taster 4
6
Taster 1
Taster 2
Taster 2
Taster 1
Taster 2
Taster 3
Taster 4
