IP-Video TFE 1

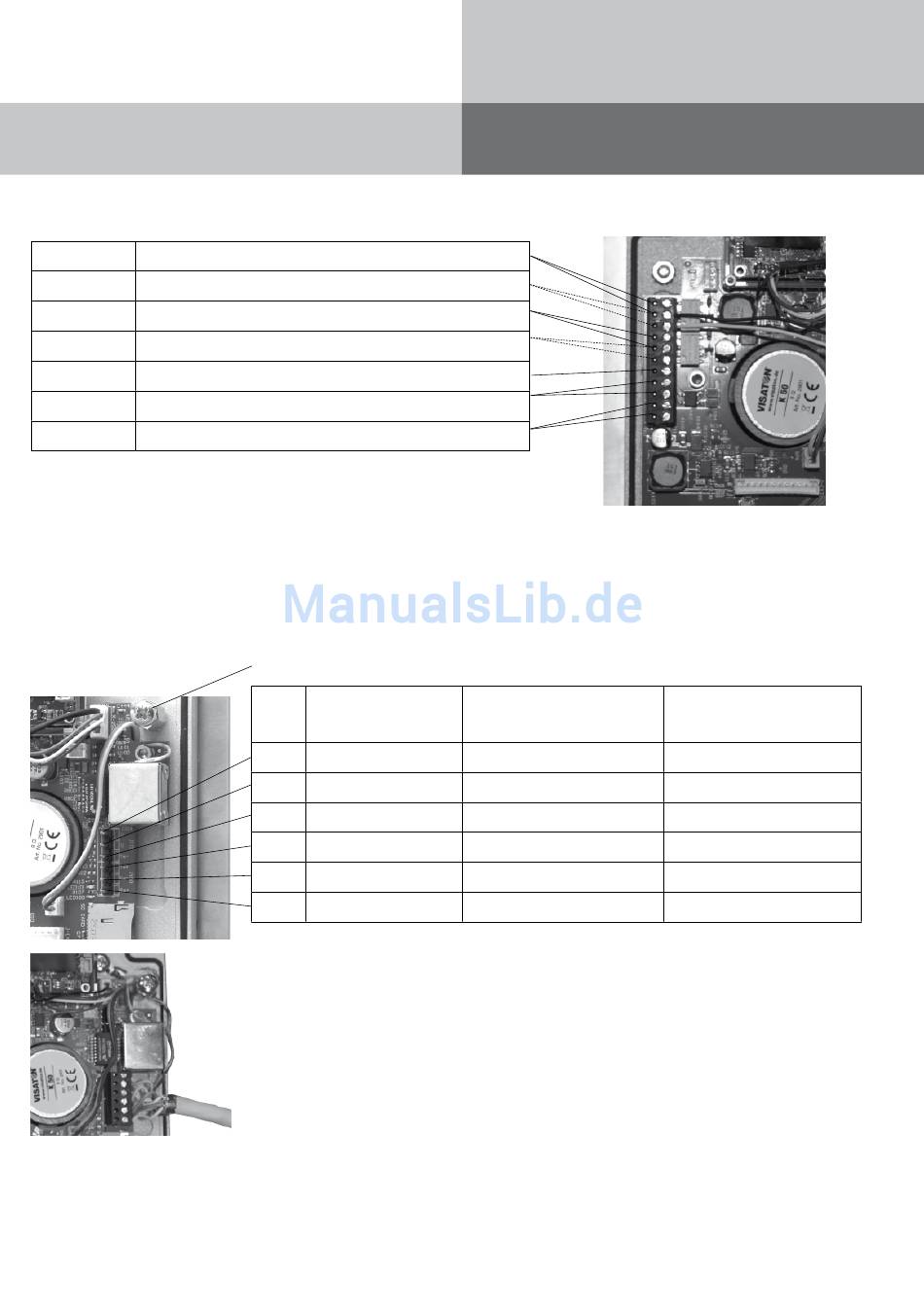

Anschlüsse der IP-Video TFE 1
Die IP-Video TFE 1 verfügt über 2 Pfostenleisten. Die Pfostenleiste auf der linken Seite dient
dem Anschluss von Peripheriegeräten, die auf der rechten Seite dem LAN-Anschluss.
Pin 1+2:
Relais 1 wird als Öffner-Relais genutzt
Pin 2+3:
Relais 1 wird als Schließer-Relais genutzt
Pin 4+5:
Relais 2 wird als Öffner-Relais genutzt
Pin 5+6:
Relais 2 wird als Schließer-Relais genutzt
Pin 7:
nicht belegt
Pin 8+9:
Stromversorgung 12V/0V
Pin 10+11: nicht belegt
WICHTIG HINWEISE:
Wird eine Stromversorgung über die Pins 8+9 angelegt, wird keine PoE Speisung benötigt.
Bitte verwenden Sie zur Anschaltung von Türöffnern die TFE-eigenen Relais 1 oder 2.
Um jegliche Sicherheitsbedenken auszuschließen, können Sie, je nach Kommunikationssystem,
die Relais des Kommunikationssystems zur Türöffneranschaltung verwenden.
WICHTIG: Um die IP-65 Schutzklasse erfüllen zu können, müssen die Installationskabel durch
die Dichtungsmuffen im Schutzgehäuse geschoben werden. Diese Muffen bitte nicht entfernen!
6
Anschluss der Schirmung des LAN-Kabels
PIN des Netz-
werksteckers
V:
Pin 4+5
V:
Pin 7+8
TX-:
Pin 2
TX+:
Pin 1
RX-:
Pin 6
RX+:
Pin 3
Bild zeigt über Pfostenleiste angeschlossenes LAN-Kabel.
Alternativ zum Anschluss über die Pfostenleiste können Sie das LAN-
Kabel auch über die RJ-45 Buchse anschließen. Beachten Sie dabei,
den Stecker erst zu crimpen, wenn Sie das Kabel durch die Dich-
tungsmuffe des Schutzgehäuses geschoben haben!
Bitte beachten Sie, ausschließlich geschirmte LAN-Kabel (mind.
CAT5e) zu verwenden. Verläuft das Kabel außerhalb eines Gebäudes,
muß der Schirm mit dem Potentialsausgleich des Gebäudes verbun-
den werden.
Farbcode
TIA 568A
weiß-blau & blau
weiß-braun & braun
grün
weiß-grün
orange
weiß-orange
Farbcode
TIA 568B
weiß-blau & blau
weiß-braun & braun
orange
weiß-orange
grün
weiß-grün
