TFE 2, TFE 4

Aufputzmontage

Aufputzrahmen an der Wand anbringen
Den der Verpackung beiliegenden Aufputzrahmen herausneh-
men und in der gewünschten Position (senkrecht oder waag-
recht) am Montageort fixieren (Mindestabstand beachten,
siehe Abschnitt Auswahl des Montageortes).
Vergewissern Sie sich, dass im Bereich der Bohrlöcher keine
Versorgungsleitungen, Kabel o. ä. verlegt sind.
Bohrlöcher entsprechend den Vorgaben der Befestigungsla-
schen des Aufputzrahmens markieren. Entsprechende Dübel-
arbeiten vornehmen und den Aufputzrahmen anschrauben.
Türfreisprecheinrichtung mit der TK-Anlage verbinden
Kabel zum Türöffner und zur TK-Anlage verlegen.
An der gewünschten Stelle des Aufputzrahmens ein 9 mm
großes Loch bohren.
Kabel durch die Kabeltülle ziehen und an den beigefügten
Steckern anschließen (siehe Abschnitt Türfreisprecheinrich-
tung installieren) Stecker auf die TFE 2 oder TFE 4 stecken.

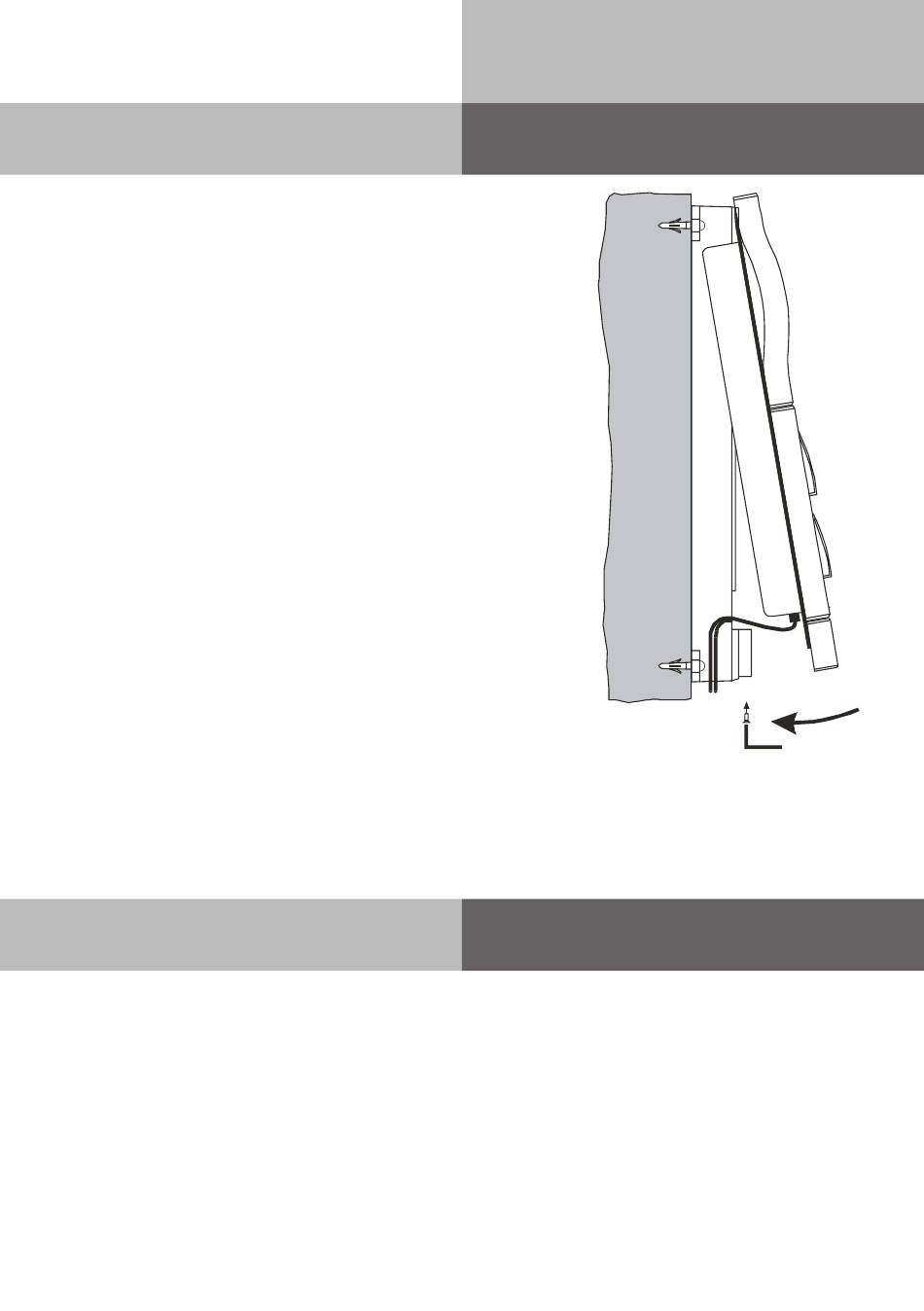

Türfreisprecheinrichtung einsetzen
Türfreisprecheinrichtung gleichmäßig auf die Fixierlaschen
des Aufputzrahmens aufstecken. Mit festem Druck die TFE an
den Aufputzrahmen drücken, bis das Einrasten hörbar ist. Die
beiden Torxschrauben einschrauben.
Türfreisprecheinrichtung konfigurieren und abgleichen
Führen Sie jetzt die Konfiguration, den Abgleich und die Inbe-
triebnahme durch (siehe Abschnitt Abgleich und Konfiguration sowie TFE in Betrieb nehmen).

Aufputzdemontage

Türfreisprecheinrichtung vom Aufputzrahmen lösen
Die beiden Schrauben des unteren Blendenteils mit dem Torxschlüssel herausdrehen.
Türfreisprecheinrichtung abnehmen
Mit einem mittelgroßen Schraubendreher oder dem Torx s chlüssel gegen den Rasthaken drük-
ken, so dass der Aufputzrahmen entriegelt und die TFE gleichzeitig nach oben abgezogen wer-
den kann.
