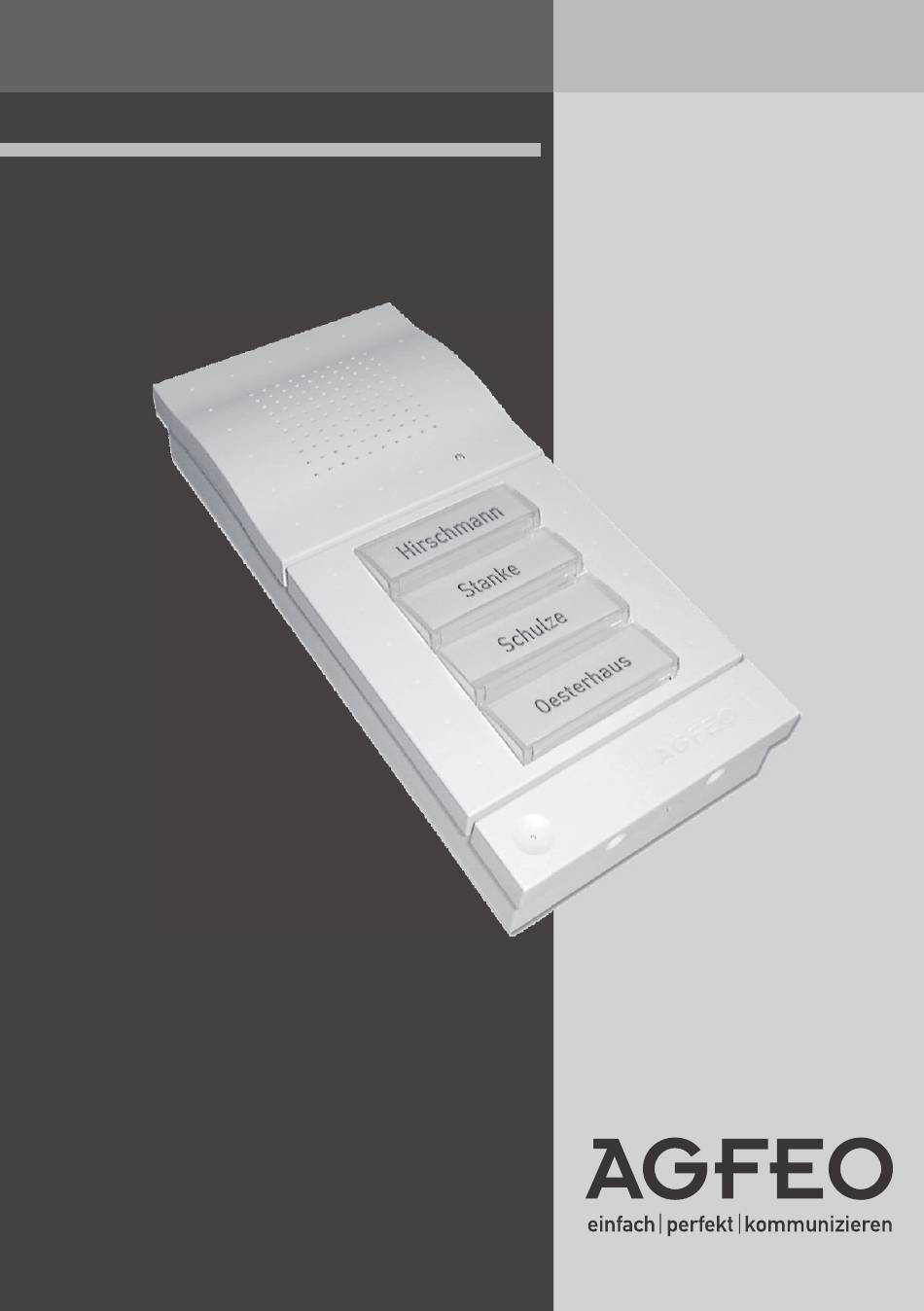

- Seite 1 Türfreisprecheinrichtung Installationsanleitung TFE 2, TFE 4...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Die Türfreisprecheinrichtungen sind vorgesehen für den direkten Anschluss an den a/b Port einer TK-Anlage. Die Spannung für die TFE wird über die TK-Anlage bereitgestellt. Um Türöffner oder externe Türglocken nutzen zu können, muß die TFE zusätzlich über einen Klingeltrafo mit Spannung versorgt werden. Achten Sie bitte darauf, dass der Spannungswert für den Türöffner zwischen 8V~ und 14V~ liegt und der Schaltstrom nicht größer als 2A~ ist. Die Türfreisprecheinrichtungen sind nur für ihren bestimmungsgemäßen Gebrauch zugelas- sen. Eine Haftung der AGFEO GmbH für Schäden aus nicht bestimmungsgemäßen Gebrauch derTürfreisprecheinrichtungen ist ausgeschlossen. - Das Gehäuse der Türfreisprecheinrichtung darf nicht geöffnet werden. Durch unbefugtes Öffnen der Gehäuse und unsachgemäße Reparaturen können Gefahren für die Benutzer ent- stehen und der Gewährleistungsanspruch erlischt. - Defekte Stecker oder Steckernetzgeräte mit defektem Gehäuse dürfen nicht weiter benutzt werden, es besteht die Gefahr eines elektrischen Schlages. Lassen Sie diese Teile umgehend gegen Original-Ersatzteile austauschen. - An die Türfreisprecheinrichtung dürfen nur Geräte angeschlossen werden, die SELV-Span- nung (Sicherheits-Kleinspannungs-Stromkreis) liefern und / oder der ETS 300 047 entspre- chen. Der bestimmungsgemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift. - Lassen Sie keine Flüssigkeit in das Innere der Türfreisprecheinrichtung eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein könnten. - Während eines Gewitters dürfen Sie die Türfreisprecheinrichtung nicht installieren und auch keine Leitungsverbindungen stecken oder lösen, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen. - Es dürfen keine Geräte an die Schnittstellen angeschlossen werden, die einen Erdbezug an den Leitungen haben. Die a/b- Leitungen dürfen nicht mit Erde verbunden werden, da sonst das Gerät beschädigt werden kann. -
Seite 3: Inhaltsverzeichnis
TFE 2, TFE 4 Inhaltsverzeichnis Sicherheitshinweise........................... 2 Einleitung............................4 Lieferumfang............................5 Montageort............................7 Unterputzmontage..........................8 Aufputzmontage..........................10 Installation.der.TFE.......................... 11 Grundkonfiguration Einstellungen.in.der.AS-Anlage.vornehmen................... 12 Einstellungen.in.der.ES-Anlage.vornehmen................... 13 Einstellungen.in.der.TFE.vornehmen....................15 Programmiermodus.starten......................15 Internrufnummern.der.Klingeltaster.eingeben................16 Erweiterte.Konfiguration........................16 Einstellungen.in.der.TFE.vornehmen.................... -
Seite 4: Einleitung

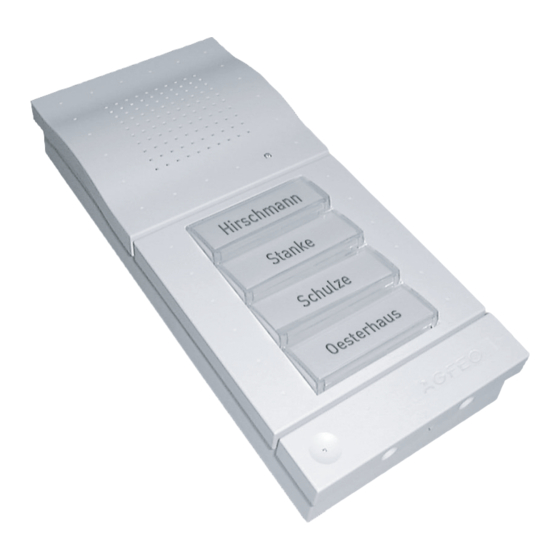

TFE 2, TFE 4 Einleitung Die AGFEO Türfreisprecheinrichtungen sind an internen analogen Anschlüssen der AGFEO Telefonanlagen, die die Betriebsart „Tür“ unterstützen, nutzbar. Für Anschaltvarianten an AGFEO TK-Anlagen ohne Unterstützung der Betriebsart „Tür“ wenden Sie sich bitte an Ihren Fachhändler. Die AGFEO TFE 2 ist, je nach verwendetem Tastenmodul, ausgestattet mit 1 oder 2 Klingeltastern, einem 12V Schaltkontakt und einem potentialfreien Schaltkontakt. Die AGFEO TFE 4 ist, je nach verwendetem Tastenmodul, ausgestattet mit 3 oder 4 Klingeltastern und einem 12V Schaltkontakt und einem potentialfreien Schaltkontakt. Die Klingeltasten, in die Sie das Namensschild einlegen können, sind beleuchtet. Für die Beleuchtung der Tasten,die Spannungsversorgung des Türöffners und zur Speisung des Relais für den potentialfreien Schaltkontakt benötigen Sie einen Klingeltrafo. Der Klingeltrafo ist als Steckernetzteil ausgeführt. Das Steckernetzteil ist optional erhältlich (No. 6100259). Die TFE ´s sind optimal auf AGFEO Telefonanlagen abgestimmt. -
Seite 5: Lieferumfang
TFE 2, TFE 4 Lieferumfang 1 TFE mit Blende und montiertem Klingelta- 2 Flossendübel S6 stenmodul (mit 2 Klingeltasten bei TFE 2 2 Schrauben 4 x 30 und mit 4 Klingeltasten bei TFE 4) 1 Kabelklemmblock 1 Unterputzgehäuse. 1 Kabeltülle 1 zusätzliches Klingeltastenmodul (mit 1 2 Torxschrauben Klingeltaste bei TFE 2 und mit 3 Klingelta- 4 Spreizklemmen sten bei TFE 4) 4 Schrauben für Spreizklemmen 1 Aufputzrahmen. 1 Torx- Schlüssel TFE montieren Die TFE 2 und TFE 4 eignen sich zur Aufputz- und Unterputz-Montage. Weiterhin kann die TFE 2 senkrecht oder waagerecht montiert werden. Das Klingeltastenmodul kann dazu um 90 º gedreht werden. Die folgende Abbildung zeigt alle Teile in einer Aufrisszeichnung. Klingel- Torstellen-... -
Seite 6: Montagevarianten Der Klingelmodule
TFE 2, TFE 4 Montagevarianten der Klingelmodule Vor der Montage legen Sie fest, ob Sie das Klingeltastenmodul mit einer oder mit zwei Tasten nutzen und ob es senkrecht oder waagerecht montiert werden soll. Die folgenden Abbildungen geben die Montagevarianten wieder. Das Modul mit drei bzw. vier Tasten ist nur in der senk- rechten Stellung zu montieren. Zur Programmierung beachten Sie bitte die Tasternummern! Montagevariante und Tastenbelegung mit 2 Tasten Taster 1 Taster 2 Taster 1 Taster 2 Taster 2 Taster 1 Montagevariante und Tastenbelegung mit 1 Taste Taster 2 Taster 2 Taster 1 Montagevariante und Tastenbelegung mit 3 oder 4 Tasten Taster 1... -
Seite 7: Montageort
TFE 2, TFE 4 Montageort Die TFE 2 und TFE 4 sind vorgesehen für die Montage im Außenbereich und sind vor Spritz- wasser geschützt (Feuchtigkeitsschutz nach IP 53, Spritzwasser im Winkel bis zu 60 º zur Senkrechten). Wählen Sie den Befestigungs- und Montageort so, dass ein Mindestabstand vom Mikrofon zur nächstliegenden Wandfläche von mindestens 10 cm eingehalten wird. Vergewis- sern Sie sich, dass im Bereich des Montageortes keine Versorgungsleitungen, Kabel o.ä. ver- legt sind. min. 10 cm min. 10 cm... -
Seite 8: Unterputzmontage
TFE 2, TFE 4 Unterputzmontage Wandausbruch stemmen Stemmen Sie einen Ausbruch entsprechend den Maßen des Un- terputzgehäuses in die Wand. (Mindestabstand beachten, siehe Abschnitt Auswahl des Montageortes). Vergewissern Sie sich, dass im Bereich des Wandausbruchs keine Versorgungsleitungen, Kabel o. ä. verlegt sind. Abmaße für den Wandausbruch: L x B x H ca. 220 x 90 x 50 mm. Kabelöffnungen aufbrechen Zur Kabeleinführung sind an allen Seitenwänden des Unterputzge- häuses entsprechende Durchführungen vorgestanzt. Brechen Sie die gewünschte Stanzung auf. Unterputzgehäuse befestigen Sie können das Unterputzgehäuse zusätzlich zur Mörtelmasse mit Schrauben und den vier beigefügten Spreizklemmen in den dafür vorgesehenen Ausbrüchen befestigen. Fixieren Sie das Unterputz- gehäuse bündig mit der Wandoberfläche da sonst die Blende nicht mehr einrasten kann. Sollte die Wand noch nicht verputzt sein, dann muss die Dicke des Verputzes mit berücksichtigt werden. Türfreisprecheinrichtung mit der TK-Anlage verbinden Die Adern zum Türöffner und zur Türfreisprecheinrichtung an den beigefügten Steckern anschließen und diese auf die Leiterplatte Torxschlüssel aufstecken (siehe Türfreisprecheinrichtung installieren). Türfreisprecheinrichtung einsetzen Die TFE oben in das Unterputzgehäuse einhaken und gleichzeitig mit festem Druck nach oben und zur Wand hineinrasten. Stellen Sie sicher, dass die Dichtung an der Wand abschließt. An- schließend die beiden Torxschrauben mit dem beiliegenden Schlüssel einschrauben. -
Seite 9: Unterputzdemontage
TFE 2, TFE 4 Unterputzdemontage Türfreisprecheinrichtung vom Unterputzgehäuse lösen Die beiden Schrauben des unteren Blendenteils mit dem Torx- schlüssel herausdrehen. Türfreisprecheinrichtung abziehen Mit einem mittelgroßen Schraubendreher oder dem Torx- schlüssel gegen den Rasthaken drücken, so dass das Unter- putzgehäuse entriegelt und die TFE gleichzeitig nach oben abgezogen werden kann. Rasthaken Torxschlüssel... -
Seite 10: Aufputzmontage
TFE 2, TFE 4 Aufputzmontage Aufputzrahmen an der Wand anbringen Den der Verpackung beiliegenden Aufputzrahmen herausneh- men und in der gewünschten Position (senkrecht oder waag- recht) am Montageort fixieren (Mindestabstand beachten, siehe Abschnitt Auswahl des Montageortes). Vergewissern Sie sich, dass im Bereich der Bohrlöcher keine Versorgungsleitungen, Kabel o. ä. verlegt sind. Bohrlöcher entsprechend den Vorgaben der Befestigungsla- schen des Aufputzrahmens markieren. Entsprechende Dübel- arbeiten vornehmen und den Aufputzrahmen anschrauben. Türfreisprecheinrichtung mit der TK-Anlage verbinden Kabel zum Türöffner und zur TK-Anlage verlegen. An der gewünschten Stelle des Aufputzrahmens ein 9 mm großes Loch bohren. Kabel durch die Kabeltülle ziehen und an den beigefügten Steckern anschließen (siehe Abschnitt Türfreisprecheinrich- tung installieren) Stecker auf die TFE 2 oder TFE 4 stecken. Türfreisprecheinrichtung einsetzen Türfreisprecheinrichtung gleichmäßig auf die Fixierlaschen des Aufputzrahmens aufstecken. Mit festem Druck die TFE an den Aufputzrahmen drücken, bis das Einrasten hörbar ist. Die beiden Torxschrauben einschrauben. Türfreisprecheinrichtung konfigurieren und abgleichen Führen Sie jetzt die Konfiguration, den Abgleich und die Inbe-... -
Seite 11: Namensschilder Beschriften
TFE 2, TFE 4 Namensschilder beschriften Mit einem mittelgroßen Schraubendreher an der linken oder rechten Seite der Klingeltastenabdeckung schräg an der schmalen Aussparung ansetzen und diese nach oben hin gegen die Torstellenblende vorsichtig abhebeln. Das Namensschild mit einem wasserfesten Stift beschriften und in die Vertie- fung der Klingeltaste einlegen. Die Klingeltastenabdeckung von oben auf die Klingeltaste auflegen und an- schließend oben und unten andrücken. Installation der TFE Für die Installationsverkabelung der TFE verwenden Sie bitte ein handelsübliches Fernmelde- kabel. Die maximalen Kabellängen für die Verbindung zur TK-Anlage und zum Türöffner ent- nehmen Sie bitte der nachfolgenden Tabelle: Aderdurchmesser 0,6 mm 0,4 mm Reichweiten für den Sprech- und Signalisie- 120 m 80 m rungsbetrieb Reichweiten für den Türöffner b etrieb (12V) vom 38 m 17 m externen Klingeltrafo zum Türöffner Verlegen Sie die Kabel nicht parallel zu Starkstromkabeln. Wird das Kabel im Boden verlegt, sollte ein Erdkabel verwendet oder das Fernmeldekabel in einem wasserdichtem Rohr verlegt werden. Achten Sie bitte darauf, dass Sie vor dem Anschließen der TFE an die TK-Anlage den Netzstecker der TK-Anlage und den Netzstecker des Klingeltrafos für den Türöffner ziehen. -
Seite 12: Grundkonfiguration Einstellungen.in.der.as-Anlage.vornehmen
TFE 2, TFE 4 Grundkonfiguration Einstellungen in der AS-Anlage vornehmen Im Folgenden ist die Grundkonfiguration für die AGFEO TK-Anlagen der „AS“ Reihe und die AG- FEO AC 14 analog beschrieben. Nachdem Sie die TFE an Ihrer AGFEO TK-Anlage angeschlossen haben, lesen Sie die Konfigu- ration der Anlage aus. Vergeben Sie im Bereich „Systemtelefone, analoge Geräte“ eine Intern- rufnummer für die Nebenstelle, an der die TFE angeschlossen ist und stellen Sie den Gerätetyp auf „Tür“. Achten Sie bitte darauf, daß die Externbelegung für die TFE auf „Externe Wahl mit `0`“ eingestellt ist. Aktivieren Sie im Bereich „Türen, Relais und Sensoren“ den Punkt „2-Draht a/b“. Geben Sie nun für jeden Klingeltaster eine Internnummer und eine Rufverteilung ein. TIP: Nutzen Sie, wenn möglich, die Default-Rufnummer der TFE (11..14). Geben Sie ein, wie lange ein Türruf auf Ihren Telefonen signalisiert werden soll und wie lange eine Verbindung nach extern bestehen soll, bis eine Zwangstrennung erfolgt. Stellen Sie bitte sicher, dass die max. Rufzeit in der TFE immer kleiner ist als die Einstellung in der TK-Anlage! Andernfalls ist beim Auslösen des Rufes von der TK-Anlage der Besetztton im Lautsprecher Ihrer TFE für die verbleibenden Sekunden zu hören ! Zum Abschluß geben Sie bitte die DTMF Steuerfolgen ein: „#9“ zum Betätigen des Türöffners, „#0“ zum Beenden des Gesprächs und eine beliebige Ziffer zum Sprechen. Senden Sie nun die Daten in die TK-Anlage. -
Seite 13: Einstellungen.in.der.es-Anlage.vornehmen
TFE 2, TFE 4 Einstellungen in der ES-Anlage vornehmen 1/2 Im Folgenden ist die Grundkonfi guration für die AGFEO ES-Systeme beschrieben. Nachdem Sie die TFE an Ihrer AGFEO TK-Anlage angeschlossen haben, öffnen Sie die Konfi gurationsoberfl äche Ihres ES-Systems. Öffnen Sie den Punkt „Hardware/Geräteeinstellungen“. Klicken Sie auf den analogen Anschluss, an dem Ihre Premium-TFE angeschlossen ist. Vergeben Sie anschließend einen eindeutigen Gerätenamen und wählen Sie als Betriebsart „TFE a/b“ aus. Vergeben Sie nun für jede Klingeltaste der TFE einen eindeutigen Namen und eine Interne Rufnummer. Geben Sie anschließend die maximale Verbindungsdauer ein. Beachten Sie da- bei, dass die Einstellung der maximalen Verbindungsdauer im ES-System größer sein muß, als in der TFE (Auslieferungszustand: 3 Minuten, Änderung über Kennziffer 05). Geben Sie die Signaldauer für den Tür- Öffner ein. Beachten Sie dabei, dass sie die gleiche Signaldauer auch in der TFE einstellen müssen (Auslieferungs- zustand: 3 Sekunden, Änderung über Kennziffer 09). Anschließend geben Sie die DTMF-Steu- erfolgen ein: „#9“ zum Betätigen des... - Seite 14 TFE 2, TFE 4 Einstellungen in der ES-Anlage vornehmen 2/2 Öffnen Sie nun die Seite „Rufverteilung/Türen“. Wählen Sie in der Standard-Rufverteilung für alle Klingeltaster aus, welche Telefone durch den Druck eines Klingeltasters gerufen werden sollen. Grundsätzlich ist es sinnvoll, für jeden Klingeltaster eine eigene Rufverteilung einzurichten. Klicken Sie dazu auf das Plus Symbol „Tür-Rufverteilung erstellen“, wählen Sie den Klingeltaster aus und legen Sie eine entsprechende Rufverteilung fest.
-
Seite 15: Einstellungen.in.der.tfe.vornehmen
TFE 2, TFE 4 Einstellungen in der TFE vornehmen Damit die Rufverteilung in Ihrem Kommunikationssystem einwandfrei funktioniert, müssen Sie sicherstellen, dass die Internen Rufnummern der Klingeltaster in Ihrem Kommunikationssy- stem und in der TFE übereinstimmen. Deshalb müssen Sie, wenn Sie nicht die in der TFE vor- gegebenen Default-Rufnummer der Klingeltaster genutzt haben (11...14), die Rufnummern der Klingeltaster anpassen (Seite 16). Um Ihre TFE einstellen zu können, müssen Sie die Internnummer der TFE mit einem MFV fähi- gen Telefon anrufen. Wenn die Verbindung zur TFE besteht, können Sie mit dem Programmie- ren beginnen. Achten Sie bitte darauf, daß Sie die Ziffernfolgen zügig hintereinander eingeben, da die TFE sonst die Eingabe als falsch verwirft! Schreiben Sie sich ggf. die enstpre- chenden Ziffernfolgen auf, bevor Sie mit der Programmierung beginnen. Wird die Programmierung durch die TFE verworfen (negativer Quittungston) so müssen Sie die Programmierung erneut vornehmen. Programmiermodus an AS-Systemen starten h z q ## q z q positiver Quit- Hörer... -
Seite 16: Internrufnummern.der.klingeltaster.eingeben
TFE 2, TFE 4 Internrufnummern der Klingeltaster eingeben Programierung starten mit wie auf Seite 15 beschrieben. #* z 1 q z q 1..4 Klingeltaster aus- Bestätigen Sie neutraler Geben Sie die Internnummer für Nach ca. 20 Se- wählen. die Auswahl des Quittungston den Klingeltaster ein, die Sie auch kunden erfolgt Klingeltasers mit im TK-Suite vergeben haben . der positive Quit- tungston. „ 1 “... -
Seite 17: Öffnungsdauer.des.türöffners.einstellen
TFE 2, TFE 4 Öffnungsdauer des Türöffners einstellen Sie können die Öffnungsdauer des Türöffners zwischen 1 und 9 Sekunden einstellen. Im Aus- lieferungszustand sind 3 Sekunden eingestellt. Programierung starten mit wie auf Seite 15 beschrieben. #*05 q z q 1..9 neutraler Geben Sie die Zeitspanne in positiver Quittungston Quittungston Sekunden ein. Dauer des Rufes zur Nebenstelle einstellen Sie können die Dauer des Rufes zur Nebenstelle zwischen 1 und 99 Sekunden einstellen. Im Auslieferungszustand sind 30 Sekunden eingestellt. Programierung starten mit wie auf Seite 15 beschrieben. #*08 q z q 01..99 positiver Quit- neutraler Geben Sie die Zeitspanne zwei-... -
Seite 18: Gesprächsdauer.einstellen
TFE 2, TFE 4 Gesprächsdauer einstellen Sie können die Gesprächsdauer zwischen 1 und 9 Minuten einstellen. Im Auslieferungszustand ist 1 Minute eingestellt. Programierung starten mit wie auf Seite 15 beschrieben. #*07 q z q 1..9 neutraler Geben Sie die Zeitspanne positiver Quit- tungston Quittungston in Minuten ein. Gesprächsannahme einstellen Mit dieser Einstellung wählen Sie aus, ob die Sprechverbindung zur TFE direkt nach Annahme eines Türrufes oder erst nach Tastendruck aufgebaut werden soll. Im Auslieferungszustand ist die Gesprächsannahme auf „Tastendruck“ eingestellt. Achtung: Wenn Sie die TFE auf „automatisch“ einstellen, können Sie das Feld „DTMF Ziffern für Sprechen“ im TK-Suite Set frei lassen. Programierung starten mit wie auf Seite 15 beschrieben. 1= automatisch #*7 z q... -
Seite 19: Mikrofonempfindlichkeit.und.lautsprecherlautstärke.einstellen
TFE 2, TFE 4 Mikrofonempfindlichkeit und Lautspre- cherlautstärke einstellen Sie können sowohl die Empfindlichkeit des Mikrofons der TFE als auch die Lautstärke des Lautsprechers der TFE einstellen. Die Empfindlichkeit des Mikros ist in 4 Stufen einstellbar, die Lautsprecherlautstärke in 32 Stufen. Programierung starten mit wie auf Seite 15 beschrieben. Drücken Sie die 2 um die Mikrofonempfindlichkeit um eine Stufe zu verringern. Beim Errei- chen des Minimumwertes hören Sie einen positiven Quittungston. Drücken Sie die 3 um die Mikrofonempfindlichkeit um eine Stufe zu erhöhen. Beim Erreichen des Maximumwertes hören Sie einen positiven Quittungston. Drücken Sie die 5 um die Lautsprecherlautstärke um eine Stufe zu verringern. Beim Errei- chen des Minimumwertes hören Sie einen positiven Quittungston. Drücken Sie die 6 um die Lautsprecherlautstärke um eine Stufe zu erhöhen. Beim Erreichen des Maximumwertes hören Sie einen positiven Quittungston. PIN der TFE ändern Programierung starten mit wie auf Seite 15 beschrieben. -
Seite 20: Zusätzliche.türglocken
TFE 2, TFE 4 Zusätzliche Türglocken anschließen Sie können sowohl am potentialfreien Schaltkontakt als auch am 12 V Schaltausgang der TFE jeweils eine zusätzliche Türglocke anschließen. Um eine Türglocke am potentialfreien Schaltkontakt zu betreiben, müssen sowohl die TFE als auch die Türglocke mit Spannung ver- sorgt werden. Bei Ansteuerung von Türglocken ist zu beachten, daß die Relais nur für die Dauer des Tastendrucks am Klingeltaster geschaltet werden! Zuordnungsmöglichkeiten von Klin- geltastern und Schaltausgängen Sie haben je Ausgang 16 Möglichkeiten, die Zuordnung zu den Klingeltastern zu konfigurieren. Anhand der folgenden Tabelle können Sie einsehen, welche Schaltbefehl Sie nutzen müssen, um die gewünschte Einstellung zu erhalten. Wenn Sie zum Beispiel möchten, daß ein Druck auf Klingeltaster 2 den Schaltkontakt 1 auslöst, nutzen Sie folgende Kennziffer: #*61 02 Taste 1 Taste 2 Taste 3 Taste 4 Schaltbefehl Auslieferungszustand von Schaltkontakt 2 Klingel Klingel Klingel Klingel Klingel Klingel Klingel... -
Seite 21: Technische.daten
TFE 2, TFE 4 Technische Daten -25 Cº bis +55 Cº Betriebstemperatur: Lagertemperatur: -25 Cº bis +70 Cº Transporttemperatur: -25 Cº bis +70 Cº Torstellenblende: 104 x 234 x 17 mm Aufputzrahmen: 100,3 x 230,3 x 28 mm Bohrlochabstand des Aufputzrahmens: 214 mm Unterputzgehäuse: 79,2 x 206 x 41,9 mm Belastbarkeit des potentialfreien Schaltkontaktes: 12V, 1A Belastbarkeit des 12 V Schaltausgangs: 12V, 1A Gewicht: 486 g Feuchtigkeitsschutz: IP 53 Voreingestellte Rufnummern Klingeltaster 1: Klingeltaster 2: Klingeltaster 3: Klingeltaster 4: Quittungstöne Neutraler Quittungston: Eine Tasten-Eingabe wird erwartet. -
Seite 22: Urheberrecht
TFE 2, TFE 4 Urheberrecht Copyright 2017 AGFEO GmbH & Co. KG Gaswerkstr. 8 D-33647 Bielefeld Für diese Dokumentation behalten wir uns alle Rechte vor; dies gilt insbesondere für den Fall der Patenterteilung oder Gebrauchsmustereintragung. Weder die gesamte Dokumentation noch Teile aus ihr dürfen manuell oder auf sonstige Weise ohne unsere ausdrückliche schriftliche Genehmigung verändert oder in eine beliebige Sprache oder Computersprache jedweder Form mit jeglichen Mitteln übersetzt werden. Dies gilt für elektronische, mechanische, optische, chemische und alle anderen Medien. In dieser Doku- mentation verwendete Warenbezeichnungen und Firmennamen unterliegen den Rechten der jeweils betroffenen Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet. Trotz aller Kontrollen ist es jedoch nicht auszuschließen, dass technische Unge- nauigkeiten und typografische Fehler übersehen wurden. Alle uns bekannten Fehler werden bei neuen Auflagen beseitigt. Für Hinweise auf Fehler in dieser Dokumentation sind wir jederzeit dankbar. Konformitätserklärung Die Konformitätserklärungen zu diesen Produkten finden Sie auf unserer Homepage: www.agfeo.de... -
Seite 23: Technische.hotline
TFE 2, TFE 4 Technische Hotline Sollten Sie Fragen zum Betrieb der AGFEO Hardware haben, die Ihnen die Bedienungsanleitung nicht beantworten kann, so kann Ihnen Ihr Fachhandelspartner weiterhelfen. Selbstverständ- lich können Sie sich auch an uns wenden. Sie finden auf unserer Webseite ein Kontaktformular oder Sie rufen uns kostenpflichtig an. AGFEO-Hotline: 0900/10 AGFEO (0,62 E /min a. d. Festnetz, andere 0900/10 24336 Mobilfunkpreise möglich) Montag - Donnerstag 8:30 - 17:30 Uhr, Freitag 8:30 - 14:30 Uhr Einige der vielen Leistungsmerkmale Ihrer AGFEO Hardware können Sie nur nutzen, wenn Ihr Provider diese unterstützt, so z.B. Rufumleitung im Amt. Auch hier kann Ihnen Ihr Fachhan- delspartner mit Rat und Tat zur Seite stehen, haben Sie bitte Verständnis dafür, das wir das nicht für Sie beantworten können. Bevor Sie Ihren Fachhändler oder die AGFEO-Hotline anrufen, sollten Sie für eine schnelle Bearbeitung einige Angaben bereit halten: - Welche AGFEO Hardware haben Sie? Z.B. AGFEO ES 730 IT, ES 770 IT (steht auf dem Typen- schild der Hardware) - Welchen Anschlusstyp (IP, Analog, ISDN, PMX) und welche Rufnummern haben Sie? (steht auf der Anmeldung bzw. Bestätigung des Netzbetreibers) - Welchen Stand hat Ihre AGFEO-Software? (aktuelle Versionen finden Sie im internet) - Welche Firmwareversion hat Ihre TK-Hardware? (kann am PC oder Systemtelefon ausgelesen werden) - Welche Endgeräte haben Sie an Ihre TK-Anlage angeschlossen? - Halten Sie die Bedienungsanleitungen der angeschlossenen Endgeräte und dieses Handbuch bereit. - Starten Sie Ihren PC, mit dem Sie die AGFEO Hardware konfigurieren können. Eventuell for- dert man Sie auf, weitere Informationen anzuliefern. - Im Fehlerfall benötigen wir eine detaillierte Fehlerbeschreibung. - Seite 24 - den örtlich Ihnen zur Verfügung gestellten Sammelstellen (Wertstoffhof, Sortierte Sammlung usw.) zuzuführen. So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. Identnr. 1100770 AGFEO GmbH & Co. KG Änderung und Irrtum vorbehalten. Gaswerkstr. 8 Printed in Germany D-33647 Bielefeld 1170 Internet: http://www.agfeo.de...
