Lieferumfang

1 TFE mit Blende und montiertem Klingelta-
stenmodul (mit 2 Klingeltasten bei TFE 2
und mit 4 Klingeltasten bei TFE 4)
1 Unterputzgehäuse.
1 zusätzliches Klingeltastenmodul (mit 1
Klingeltaste bei TFE 2 und mit 3 Klingelta-
sten bei TFE 4)
1 Aufputzrahmen.
TFE montieren
Die TFE 2 und TFE 4 eignen sich zur Aufputz- und Unterputz-Montage. Weiterhin kann die
TFE 2 senkrecht oder waagerecht montiert werden. Das Klingeltastenmodul kann dazu um 90

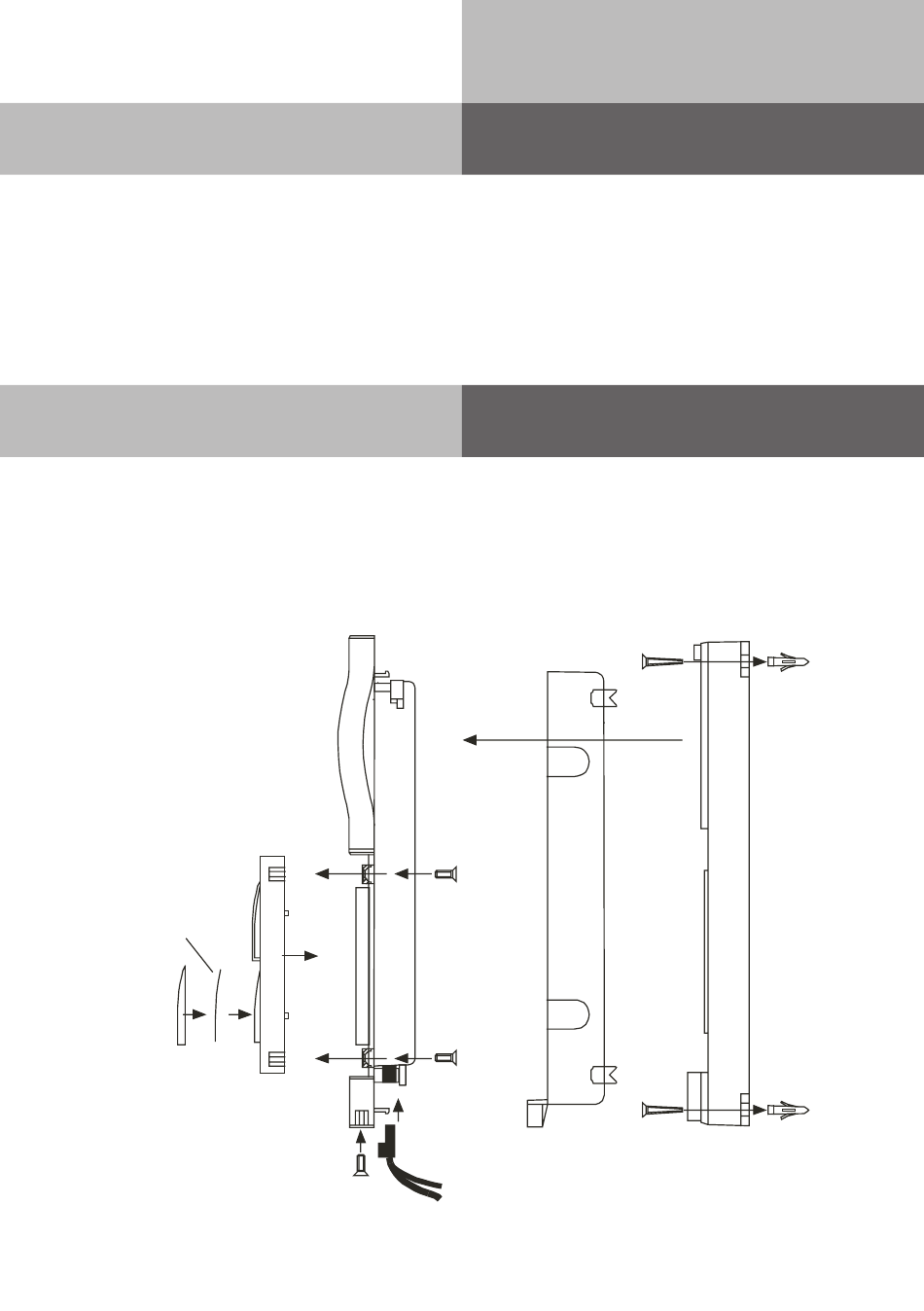

º gedreht werden. Die folgende Abbildung zeigt alle Teile in einer Aufrisszeichnung.
Klingel-
tasten-
modul
Namens-
schild
(Folie)
Tasten-
abdeckung
Torx- Schraube
2 Flossendübel S6
2 Schrauben 4 x 30
1 Kabelklemmblock
1 Kabeltülle
2 Torxschrauben
4 Spreizklemmen
4 Schrauben für Spreizklemmen
1 Torx- Schlüssel
Torstellen-
blende
Schraube
Klingel-
tasten-
modul
Kabelstecker
Unterputz- Aufputz-
gehäuse rahmen
