Namensschilder beschriften

Mit einem mittelgroßen Schraubendreher an der linken oder rechten Seite der
Klingeltastenabdeckung schräg an der schmalen Aussparung ansetzen und
diese nach oben hin gegen die Torstellenblende vorsichtig abhebeln.
Das Namensschild mit einem wasserfesten Stift beschriften und in die Vertie-
fung der Klingeltaste einlegen.
Die Klingeltastenabdeckung von oben auf die Klingeltaste auflegen und an-
schließend oben und unten andrücken.

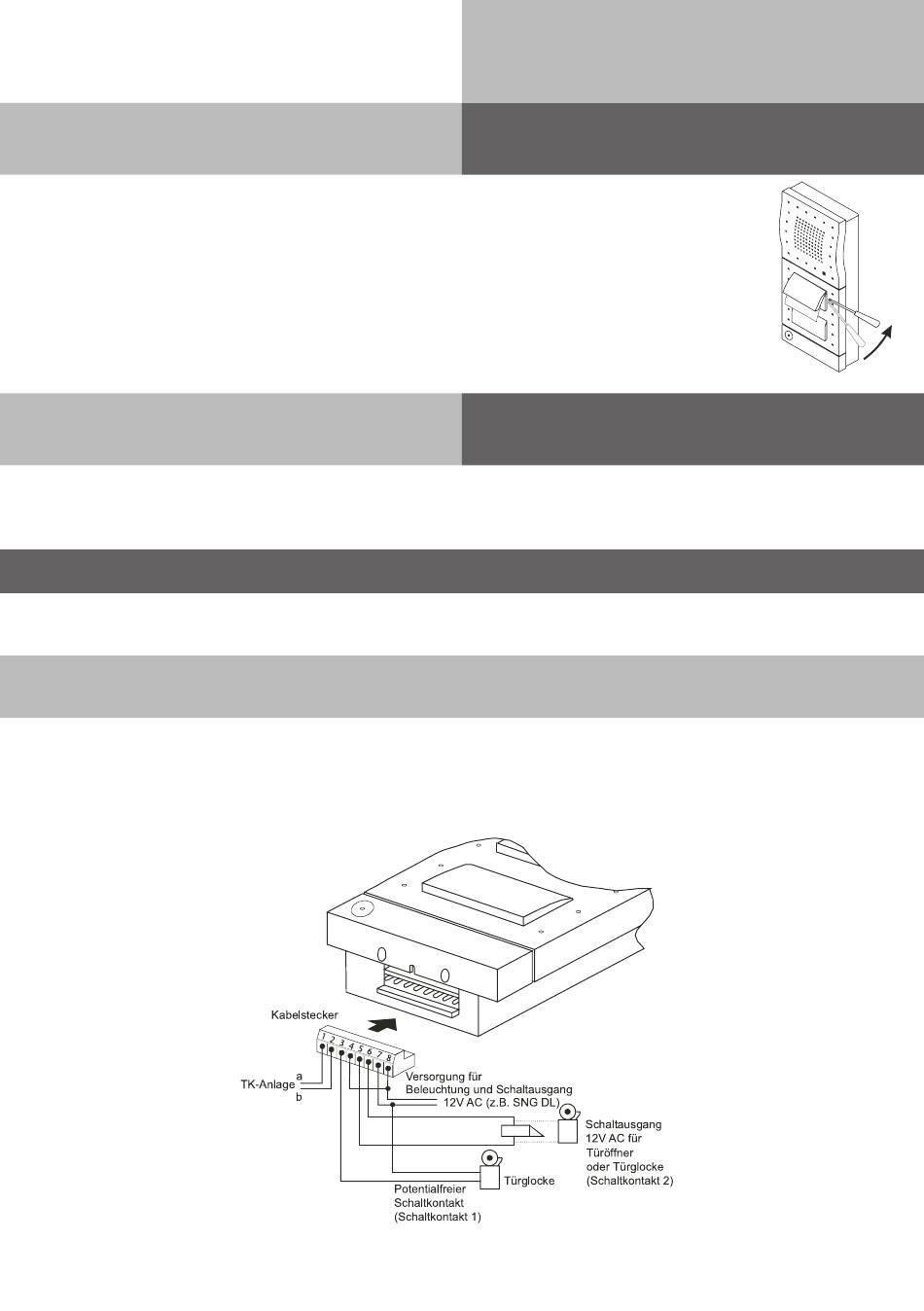

Installation der TFE
Für die Installationsverkabelung der TFE verwenden Sie bitte ein handelsübliches Fernmelde-
kabel. Die maximalen Kabellängen für die Verbindung zur TK-Anlage und zum Türöffner ent-
nehmen Sie bitte der nachfolgenden Tabelle:
Aderdurchmesser
Reichweiten für den Sprech- und Signalisie-
rungsbetrieb
Reichweiten für den Türöffner b etrieb (12V) vom
externen Klingeltrafo zum Türöffner
Verlegen Sie die Kabel nicht parallel zu Starkstromkabeln. Wird das Kabel im Boden verlegt,
sollte ein Erdkabel verwendet oder das Fernmeldekabel in einem wasserdichtem Rohr verlegt
werden. Achten Sie bitte darauf, dass Sie vor dem Anschließen der TFE an die TK-Anlage den
Netzstecker der TK-Anlage und den Netzstecker des Klingeltrafos für den Türöffner ziehen.
0,6 mm
120 m
38 m
0,4 mm
80 m
17 m
