OJ Electronics GreenZone Module M Instruktionen Seite 62

Norsk / Instruksjon

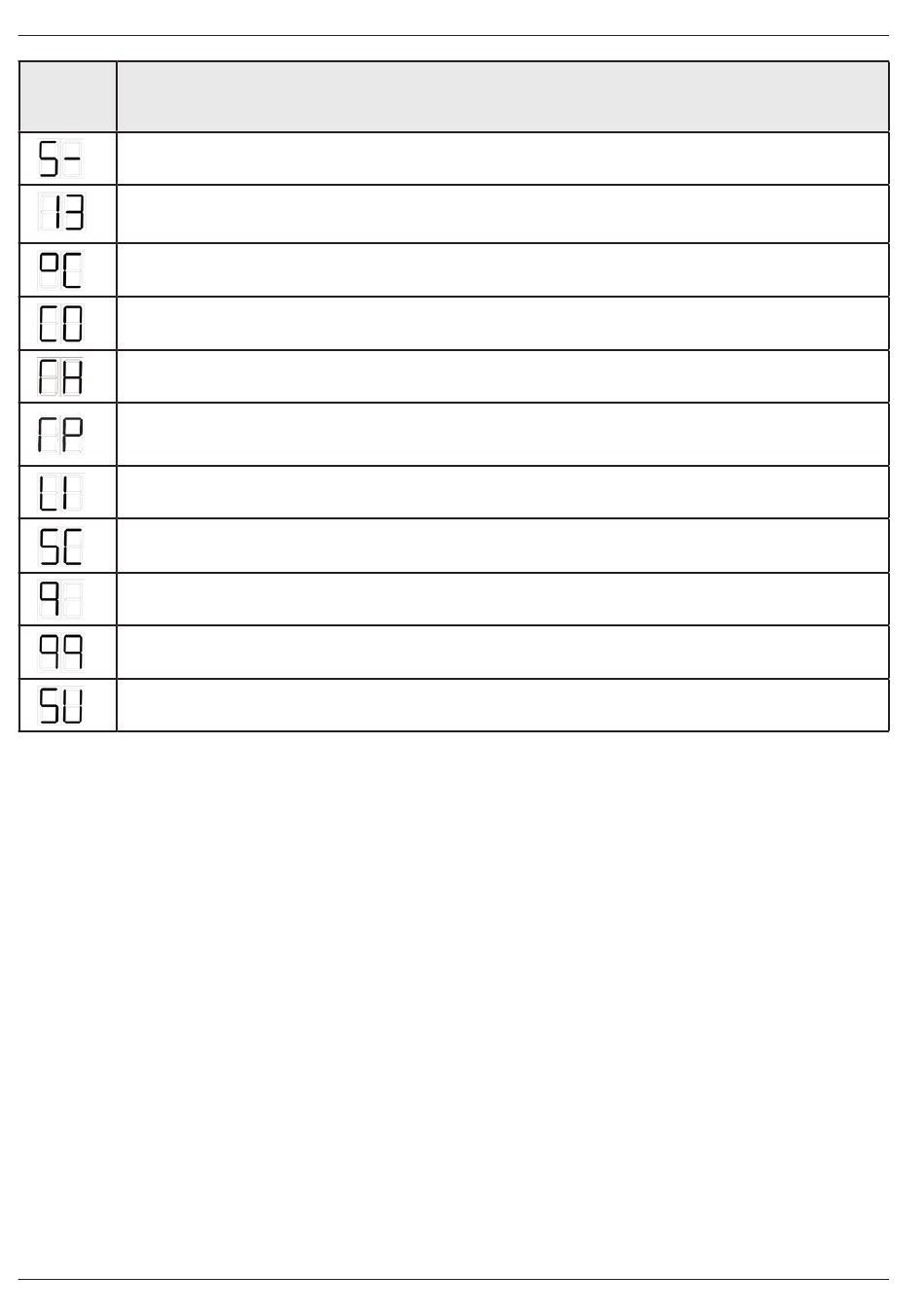

Dis-
playvis- Anmerkning
ning
Aktuelt er OJ GreenZone™ Module M integrert i soneseksjon 5 (ZoneMaster5)
Viser aktuelt nummer (adresse) på OJ GreenZone™ Master (Intervall: 1 – 25)
Temperaturføler korrekt tilkoblet (tilluft-, avtrekks- eller romføler)
CO2-føler korrekt tilkoblet (avtrekks- eller romføler)
Fuktighetsføler (HTH-6202) koblet til riktig (utblåsningsføler)
Romstyringspanel OJ-RPT-20T koblet til riktig
To temperaturfølere tilkoblet
Føler kortsluttet
Soneseksjonsnummer er enda ikke tildelt fra OJ GreenZone™ Master
Sonenummer (-adresse) er enda ikke tildelt fra OJ GreenZone™ Master
Programvareoppdatering i gang
Tilkobling av "H" – Modbuss-følere (°C, % RF, VOC) (se fig. 3 og 18)
OJ GreenZone™ Module M har en Modbuss-inngang for tilkobling av Modbuss-følere
(fig. 3 og 18).
Det er mulig å tilkoble følere fra OJ Electronics av typen:
• VTH-6202 (VOC-føler)
• HTH-6202 (kombinert temperatur- og fuktighetsføler)
• TTH-6202, kanaltemperaturføler
• TTH-6040-W, romtemperaturføler
• OJ-RPT-20T, romstyringspanel med innebygd temperaturføler.
I store rom der du vil måle temperaturen flere steder, kan det monteres opptil 1 x OJ-
RPT-20T, 1 x TTH-6040-W med innstillingsskiven i stilling 1 og 1 x TTH-6040-W med
innstillingsskiven i stilling 2. Sonemodulen beregner og bruker automatisk gjennomsnit-
tstemperaturen fra disse følerne.
Klemmene i RJ12-pluggen fremgår av fig. 6.
62 © 2017 OJ Electronics A/S
