OJ GreenZone™ Module M

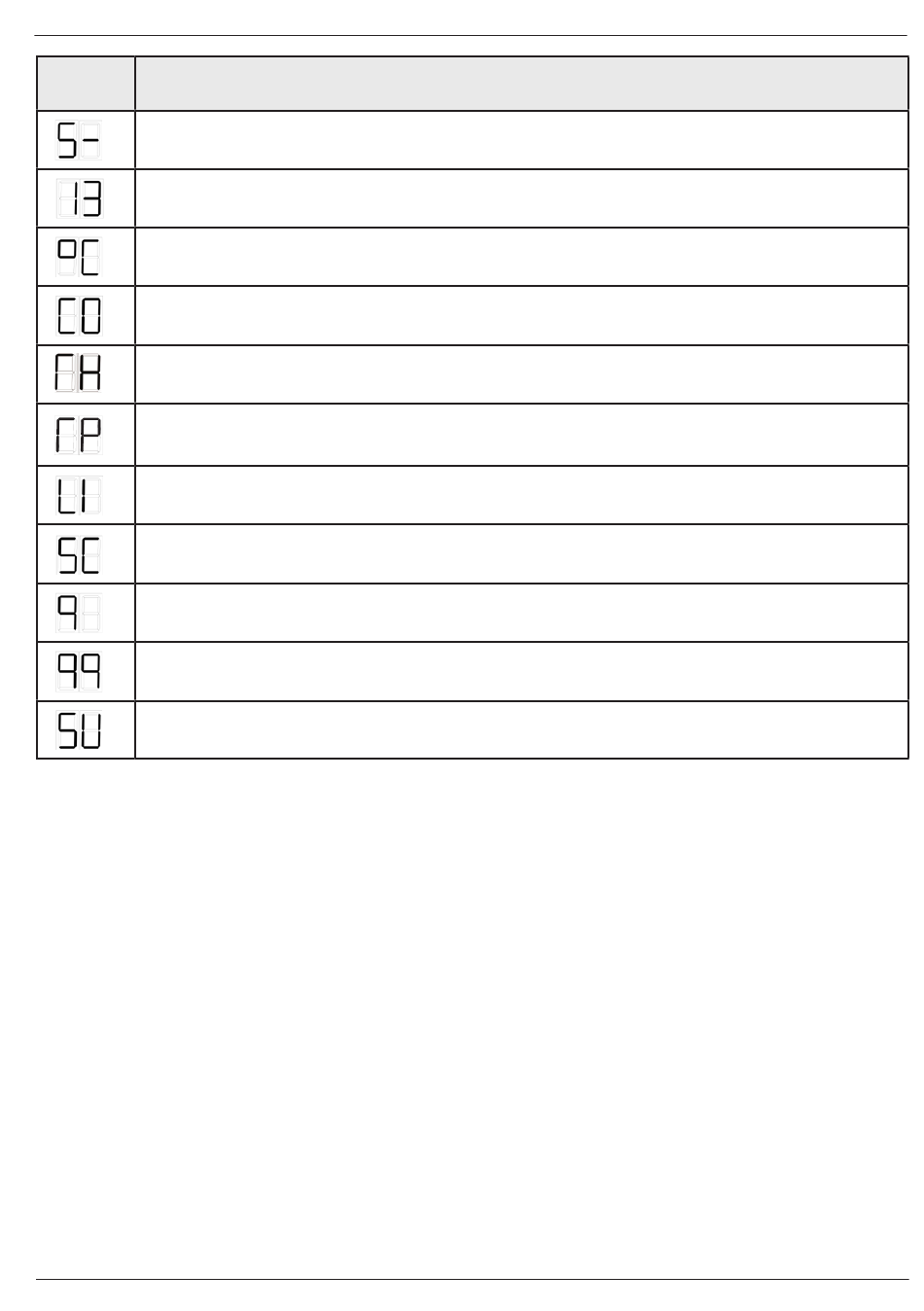

Tecken-
Kommentar
fönster
Aktuell OJ GreenZone™ Module M är integrerad i zonsektion 5 (Zone Master 5)
Visar aktuellt nummer (adress) för OJ GreenZone™ Module M (intervall: 1 – 25)
Temperaturgivare korrekt ansluten (inblåsnings-, utsugnings- eller rumsgivare)
CO2-givare korrekt ansluten (utsugnings- eller rumsgivare)
Fuktsensor (HTH-6202) korrekt ansluten (utsläppssensor)
Rumskontrollpanel OJ-RPT-20T korrekt ansluten
2 temperaturgivare anslutna
Givare kortsluten.
Zonsektionsnummer ännu ej tilldelat från OJ GreenZone™ Master
Zonnummer (-adress) ännu ej tilldelad från OJ GreenZone™ Master
Mjukvaruuppdatering pågår
Anslutning av "H" – Modbus-givare (° C, % RH, VOC) (se fig. 3 och 18)
OJ GreenZone™ Module M har en Modbus-ingång för anslutning av Modbus-givare. Se
fig. 3 och fig. 8.
Du kan ansluta givare från OJ Electronics av typen:
• VTH-6202 (VOC-givare)
• HTH-6202 (kombinerad temperatur- och fuktgivare)
• TTH-6202 ledningstemperatursensor
• TTH-6040-W rumstemperatursensor
• OJ-RPT-20T Rumskontrollpanel med inbyggd temperatursensor.
I större rum där du vill mäta temperaturen på flera platser kan maxantal för montering
vara 1 x OJ-RPT-20T, 1 x TTH-6040-W med ratt i position 1, och 1 x TTH-6040-W med
ratt i position 2. Zonmodulen beräknar och använder genomsnittlig temperatur automa-
tiskt från dessa sensorer. Kontaktbeläggningen i RJ12-kontakten framgår av fig. 6.
