Datenblatt
Inbetriebnahme
LED-Signale/Betriebsarten
des Stellantriebs
DEN-SMT/SI
Elektrischer Stellantrieb, Eingangssignal stetig AME 435
Nehmen Sie alle mechanischen und elektrischen
Montagen vor, stellen Sie die DIP-Schalter ein
und führen Sie alle notwendigen Tests und
Kontrollen durch:
• Spannung anlegen
Achtung: Der Antrieb führt jetzt die automatische
Anpassung an den Ventilhub durch.
• Legen Sie das entsprechende Stellsignal Y an
und überprüfen Sie:
- ob die Bewegungsrichtung der Kegelstange
für die Anwendung korrekt ist und
- ob der Stellantrieb die Kegelstange durch
den gesamten Hubbereich bewegt.
Das Gerät ist jetzt betriebsbereit.

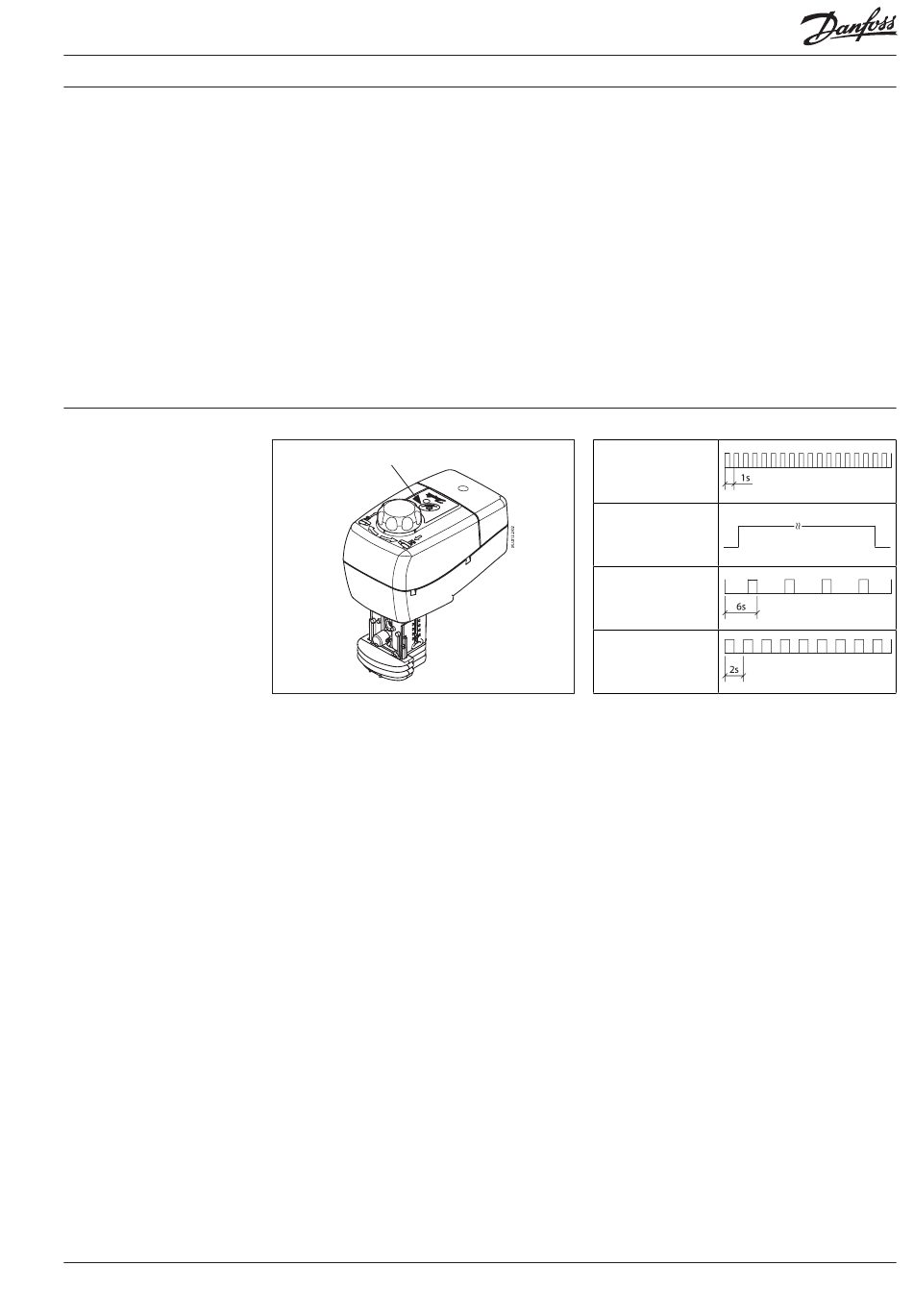

RESET/STANDBY
Funktionsindikator-LED
Die zweifarbige (Grün/Rot) Funktionsindikator-
LED befindet sich auf der Abdeckung. Sie
informiert über den Betriebszustand, siehe
Abbildungen in der oberen Tabelle.
Externe Bedientaste
Der Stellantrieb verfügt über eine externe
STAND-BY/RESET-Taste, die sich in der Nähe der
Leuchtdiode befindet. Durch Gedrückthalten und
Loslassen dieser Taste nach einem bestimmten
Muster werden unterschiedliche Betriebsmodi
aktiviert:
• Automatische Hubanpassung
Durch Drücken der STAND-BY/RESET-Taste für
5 Sek. startet der Stellantrieb die automatische
Hubanpassung:
Die zweifarbige LED blinkt während des
Kalibriervorgangs, der mit dem Ausfahren
der Antriebsstange beginnt, in 1-Sekunden-
Intervallen grün. Wenn die maximale Kraft
erkannt wird (in der Ventilendlage), fährt der
Stellantrieb die Antriebsstange wieder ein, bis
erneut die maximale Kraft festgestellt wird (in
der anderen Ventilendlage). Der Stellantrieb
wechselt dann automatisch in den Normal-
Modus und reagiert auf das Kontrollsignal.
VD.LE.K4.03 © Danfoss 01/2014
Automatische Anpassung an den Ventilhub
Der Stellantrieb passt seinen Hub automatisch an
den Ventilendlagen an:
- wenn zum ersten Mal Spannung angelegt
wird bzw.
- danach, durch Gedrückthalten der STAND-
BY/RESET-Taste für fünf Sekunden.
Funktionsprüfung bei Inbetriebnahme
Der Stellantrieb kann in die vollständig geöffnete
oder geschlossene Position (je nach Ventiltyp)
gefahren werden, indem die Klemme SN mit den
Klemmen 1 oder 3 verbunden wird.
Grüne LED blinkt:
automatische
Hubanpassung (Intervall
= jede Sekunde)
Dauerhaft grün
leuchtende LED:
POSITIONIERUNGS-
Modus
Grüne LED blinkt:
NORMAL-Modus
(Intervall = alle 6
Sekunden)
Rote LED blinkt:
STAND-BY-Modus
(Intervall = alle 2
Sekunden)
• POSITIONIERUNGS-Modus
Die zweifarbige LED leuchtet grün und bleibt
während der Positionierung des Stellantriebs
entsprechend dem Kontrollsignal an.
• NORMAL-Modus
Nach abgeschlossener Positionierung des
Stellantriebs blinkt die grüne LED alle 6
Sekunden.
• STAND-BY-Modus
Durch Drücken der STAND-BY/RESET-Taste
wechselt der Stellantrieb in den STAND-BY-
Modus. Der Stellantrieb verharrt in diesem
Modus in seiner letzten Position und reagiert
nicht auf das Regelsignal. Diese Betriebsart
kann sich im manuellen Betrieb bei der
Inbetriebnahme anderer Geräte sowie bei
der Wartung als äußerst hilfreich erweisen.
Die zweifarbige LED blinkt rot (Intervall
von 2 Sek.).
Durch das erneute Drücken der STAND-BY/
RESET-Taste wechselt der Stellantrieb in den
normalen Modus.
