Danfoss AME 435 Datenblatt Seite 3

Datenblatt

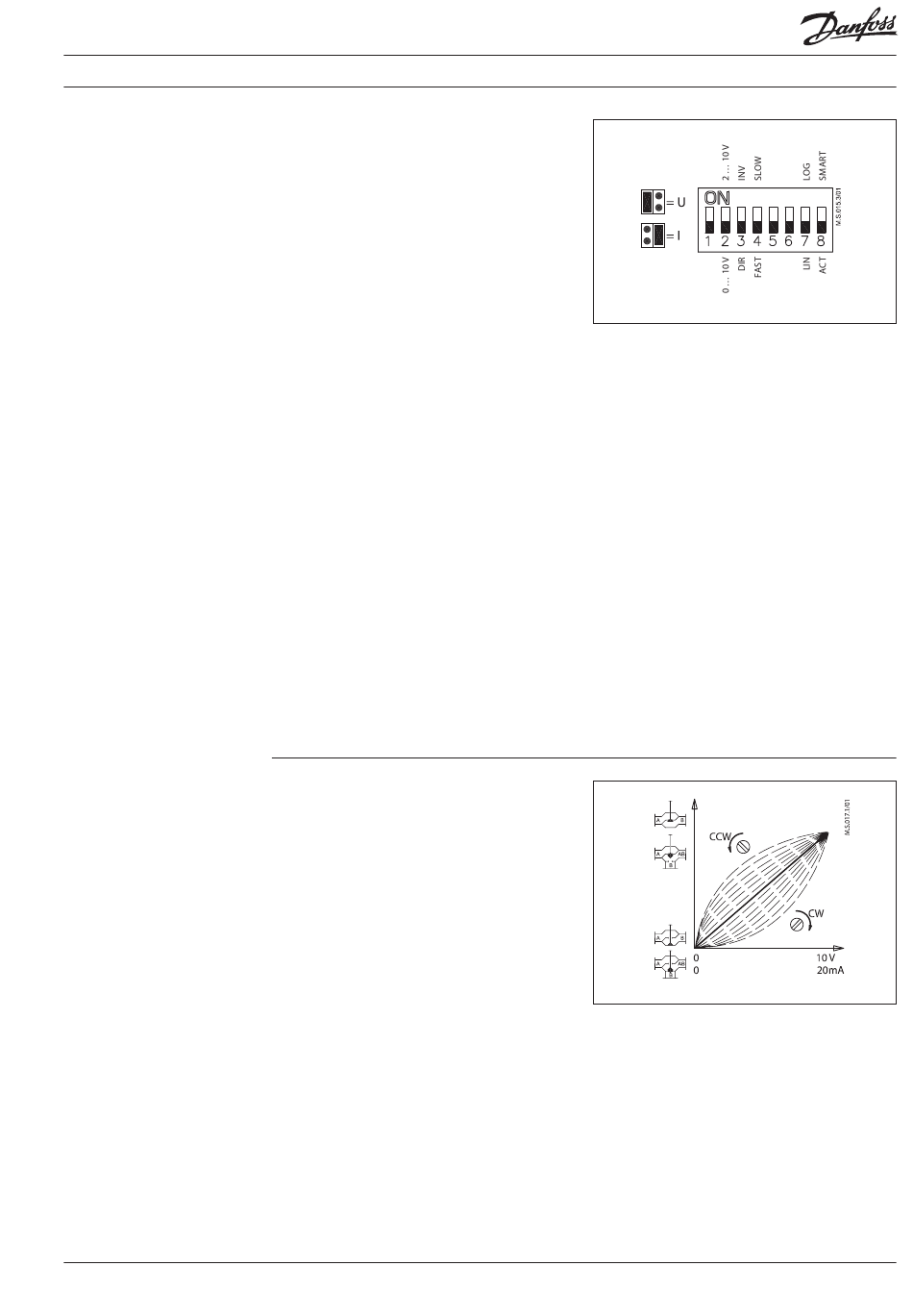

Einstellung Steckbrücke/
DIP-Schalter
DEN-SMT/SI
Elektrischer Stellantrieb, Eingangssignal stetig AME 435
Steckbrücke
• Auswahl des U/I-Eingangssignals
­ U­Position; Eingangsspannung ist ausgewählt
­ I­Position; Stromspannung ist ausgewählt
DIP-Schalter
• SW 1: Nicht verwendet
• SW 2: Eingangssignalbereich (abhängig von
der gewählten Signalart)
­ OFF­Position; das Eingangssignal liegt im
Bereich 0 bis 10 V (Spannungseingang) oder
von 0 bis 20 mA (Stromeingang)
­ ON­Position; das Eingangssignal liegt im
Bereich 2 bis 10 V (Spannungseingang) oder
von 4 bis 20 mA (Stromeingang)
• SW 3: Direkte oder entgegengesetzte
(inverse) Wirkrichtung
­ OFF­Position; der Stellantrieb arbeitet direkt,
d.h. die Antriebsstange wird mit zunehmendem
Eingangssignal weiter ausgefahren
- In der Position ON arbeitet der Stellantrieb
entgegengesetzt, d.h. die Antriebsstange
wird mit zunehmendem Eingangssignal
weiter eingefahren.
• SW 4: Fast/Slow: Geschwindigkeitsauswahl
­ OFF­Position; Stellgeschwindigkeit liegt bei
7,5 s/mm
­ ON­Position; Stellgeschwindigkeit liegt bei
15 s/mm
• SW 5: Nicht verwendet
• SW 6: Nicht verwendet
Elektronische Änderung der Ventilkennlinie
(SW 7 in der Position ON)
Die Ventilkennlinie kann mit Hilfe einer speziellen
Einstellvorrichtung elektronisch angepasst
werden. Mit Hilfe des Potentiometers (Drehung
mit oder gegen den Uhrzeigersinn) kann die
Durchflusskennlinie des Ventils stufenlos von
linear auf logarithmisch oder von logarithmisch
wieder zurück auf linear geändert werden.
Ausführlichere Informationen hierzu siehe
Installationsanleitung.
VD.LE.K4.03 © Danfoss 01/2014
• SW 7: Lineare/logarithmische
(gleichprozentige) Kennlinie
­ OFF­Position; das Ventil arbeitet mit einer
linearen Kennlinie
­ ON­Position; das Ventil arbeitet mit einer
logarithmischen (gleichprozentigen)
Kennlinie Diese Beziehung lässt sich einstellen
- siehe den Abschnitt über die Auswahl einer
logarithmischen (gleichprozentigen) Kennlinie
• SW 8: Wahlschalter für die Anti-
Oszillationsfunktion.
­ OFF­Position; ist die Funkion deaktiviert, d.h.
der Stellantrieb versucht nicht, Schwingungen
in der Anlage auszugleichen
­ ON­Position; der Stellantrieb arbeitet mit
einem besonderen Algorithmus, der das
Schwingen der Anlage verhindert – siehe den
Abschnitt zum speziellen Anti­Oszillations­
Algorithmus
3
