Datenblatt
Technische Daten

Montage

2
Elektrischer Stellantrieb, Eingangssignal stetig AME 435
Spannungsversorgung
Leistungsaufnahme
Frequenz
Stellsignal Y
Ausgangssignal X
Schließkraft
Max. Hub
Stellzeit
Max. Medientemperatur
Umgebungstemperatur
Lager- und Transporttemperatur
Schutzklasse
Schutzart
Gewicht
- Kennzeichen gemäß der Standards

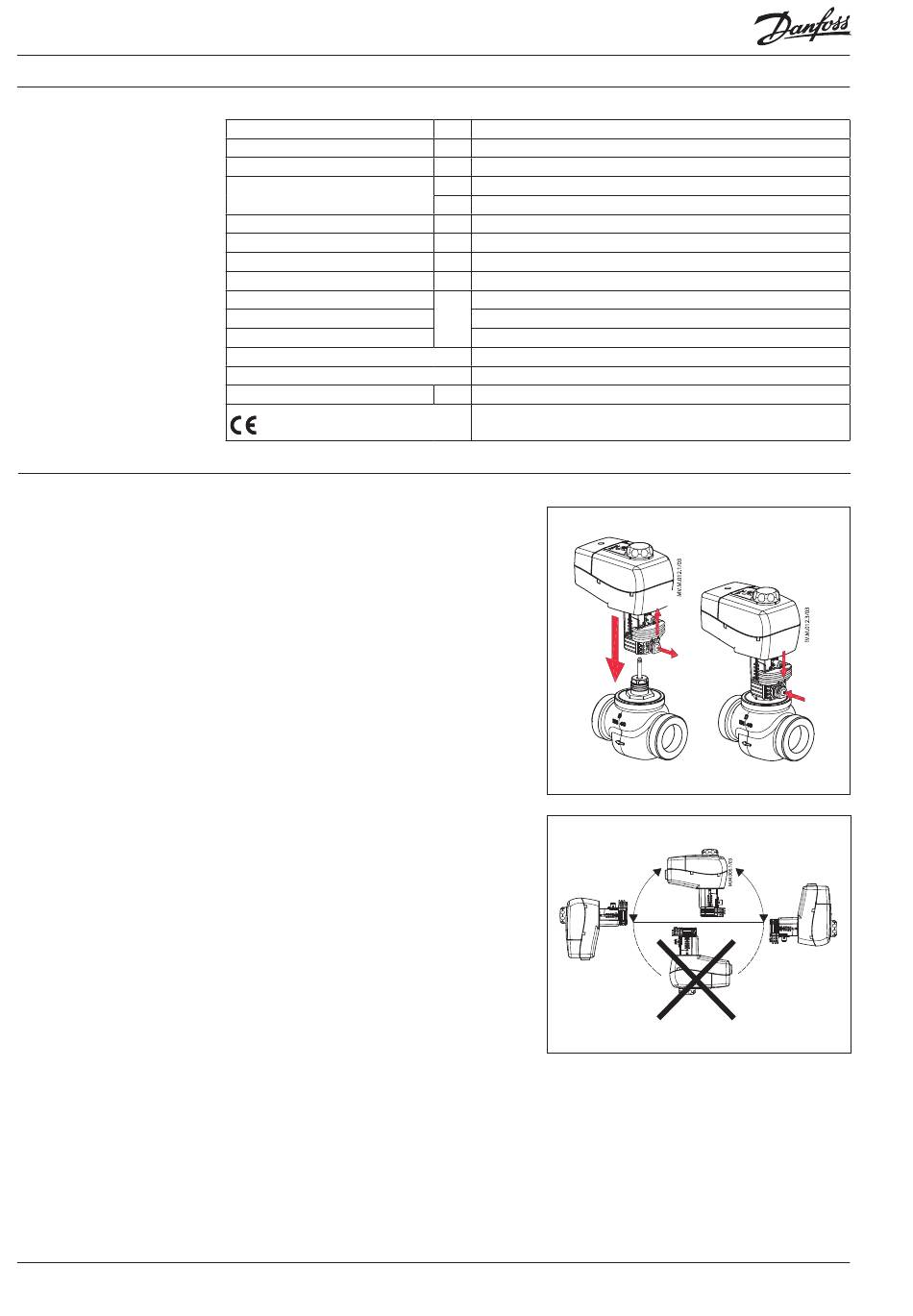

Mechanisch
Für die Montage des Stellantriebs auf dem Ventil
ist kein Werkzeug erforderlich. Der Einbau des
Stellantriebs darf nur seitlich (horizontal) oder
stehend auf dem Ventil erfolgen. Der Einbau mit
nach unten hängendem Stellantrieb ist nicht
zulässig.
Der Stellantrieb darf nicht in explosionsgefährdeter
Umgebung oder bei Umgebungstemperaturen
über 55 °C oder unter 0 °C eingesetzt werden.
Zudem darf er keinem direkten Dampf- oder
Wasserstrahl, sowie Tropfwasser ausgesetzt sein.
Hinweis:
Der Stellantrieb kann nach Lösen des Befestigungs­
systems radial zur Kegelstange um bis zu 360° gedreht
werden. Danach den Stellantrieb wieder befestigen.
Elektrisch
Für den elektrischen Anschluss ist der Deckel
zu entfernen. Zwei Kabeleinführungen ohne
Gewinde (ø16 und kombiniert ø16/20)
stehen zur Verfügung. Werksseitig ist eine
Gummikabeleinführung bereits vorhanden.
Hinweis:
Kabel und Kabeldurchführung dürfen die IP­
Einstufung des Stellantriebs nicht beeinträchtigen
und müssen gewährleisten, dass an den Anschlüssen
eine wirksame Zugentlastung vorhanden ist.
Die werkseitig gelieferte Kabeldurchführung aus
Gummi bietet zwar die IP­Schutzart, gewährleistet
jedoch keine vollständige Zugentlastung gemäß
Niederspannungsrichtlinie.
Bitte beachten Sie auch die lokalen Normen und
Vorschriften.
VD.LE.K4.03 © Danfoss 01/2014
V 24 AC/DC; ±10%
VA 4,5
Hz 50/60
V 0 - 10 (2-10); Ri = 95 kΩ
mA 0 - 20 (4-20); Ri = 500 Ω
V 0 - 10 (2-10); RL = 650 Ω (maximale Belastung)
N 400
mm 20
s/mm 7,5 oder 15
130
°C 0 ...55
-40 ...70
II
IP 54
kg 0,45
Niederspannungsrichtlinie 2006/95/EG: EN 60730-1, EN 60730-2-14 EMV-
Richtlinie 2004/108/EG: EN 61000-6-2, EN 61000-6-3
③
①
②
⑤
④
