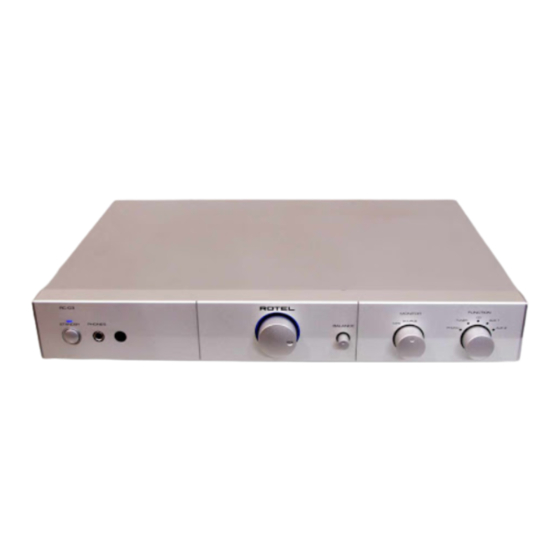

Rotel RC-03 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Rotel Anleitungen
  4. Vorverstärker
  5. RC-03
  6. Bedienungsanleitung

Rotel RC-03 Bedienungsanleitung

Stereo-vorverstärker
Vorschau ausblenden
Inhaltsverzeichnis

  • English
    • Important Safety Instructions
      • Inhaltsverzeichnis

    • About Rotel

    • Getting Started

    • The RR-AT92 Remote Control
      • Remote Sensor
      • A few Precautions
      • Placement
      • Cables

    • AC Power and Control
      • AC Power Input
      • And Power Indicator

    • Input Signal Connections
      • Phono/Line Input
      • Ground Connection
      • Line Level Inputs
      • Phono/Line Input Conversion
      • Resetting Jumpers

    • Recorder Connections

    • Output Connections

    • Phones Output

    • Audio Controls
      • Volume Control
      • Balance Control
      • Function Control
      • Monitor Control
      • Mute Control

    • IR Inputs and Outputs
      • External Remote Input
      • IR Output

    • Troubleshooting
      • Power Indicator Is Not Lit
      • Fuse Replacement
      • No Sound

    • Specifications

  • Français

    • Précautions D'utilisation Importantes

    • Au Sujet de Rotel

    • Démarrage

    • La Télécommande RR-AT92
      • Capteur de Télécommande
      • Quelques Précautions
      • Installation
      • Câbles

    • Alimentation Électrique et Mise en Service
      • Prise D'alimentation Secteur
      • Interrupteur de Mise Sous Tension

    • Branchements des Entrées
      • Entrée Phono et Prise de Masse
      • Entrées Niveau Ligne
      • Modification de L'entrée Phono/Ligne
      • Cavaliers de Modification

    • Branchement D'un Magnétophone

    • Branchements en Sortie

    • Prise Casque PHONES

    • Commandes Audio
      • Contrôle de Volume
      • Contrôle de BALANCE
      • Sélecteur de Source FUNCTION
      • Contrôle de L'enregistrement MONITOR
      • Touche Silence MUTE

    • Entrées et Sorties IR (Infrarouge)
      • Entrée de Télécommande Externe
      • Sortie IR

    • Spécifications

    • Problèmes de Fonctionnement
      • La Diode Power Ne S'allume Pas
      • Remplacement du Fusible
      • Pas de Son

    • Trigger 12 V

    • Prise de Commutation

  • Español

    • Acerca de Rotel

    • Para Empezar

    • El Mando a Distancia RR-AT92
      • Sensor de Control Remoto
      • Algunas Precauciones
      • Colocación
      • Cables

    • Alimentación y Control
      • Entrada de Corriente Alterna
      • Indicador Luminoso de
      • Puesta en Marcha/Posición de Espera

    • Conexiones de Entrada
      • Entrada de Fono/Línea y Conexión a Masa
      • Entradas de Línea
      • Conversión de la Entrada Fono/Línea

    • Conexión de Componentes de Grabación

    • Conexiones de Salida

    • Salida de Auriculares

    • Controles de Audio
      • Control de Volumen
      • Control de Balance
      • Selector de la Fuente de Entrada
      • Control de Monitorización
      • Botón de Silenciamiento ("Mute")

    • Entradas y Salidas de Rayos Infrarrojos
      • Entrada para Control Remoto Externo
      • Salida de Infrarrojos

    • Toma para Señal de Disparo de 12 Voltios
      • No Hay Sonido

    • Características Técnicas
      • Wij Van Rotel
      • Het Oog Van de Afstandsbediening
      • De Lijnniveau Aansluitingen
      • Wat te Doen Bij Problemen
      • Technische Gegevens
      • Att Tänka På
      • StröM Och Strömfunktioner
      • Anslutningar För Insignaler
      • Specifikationer
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 16

Quicklinks

RC-03
Stereo Control Amplifier
Préamplificateur Stéréo
Stereo-Vorverstärker
Preamplificatore Stereo
Preamplificador Estereofónico
Stereo Voorversterker
Stereoförsteg
RC-03
STANDBY
PHONES
Owner's Manual
Manuel de l'utilisateur
Bedienungsanleitung
Manuale di Istruzioni
Manual de Instrucciones
Gebruiksaanwijzing
Bruksanvisning
MONITOR
FUNCTION
CD
SOURCE
TUNER
AUX 1
TAPE
BALANCE
PHONO
AUX 2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotel RC-03

Inhaltszusammenfassung für Rotel RC-03

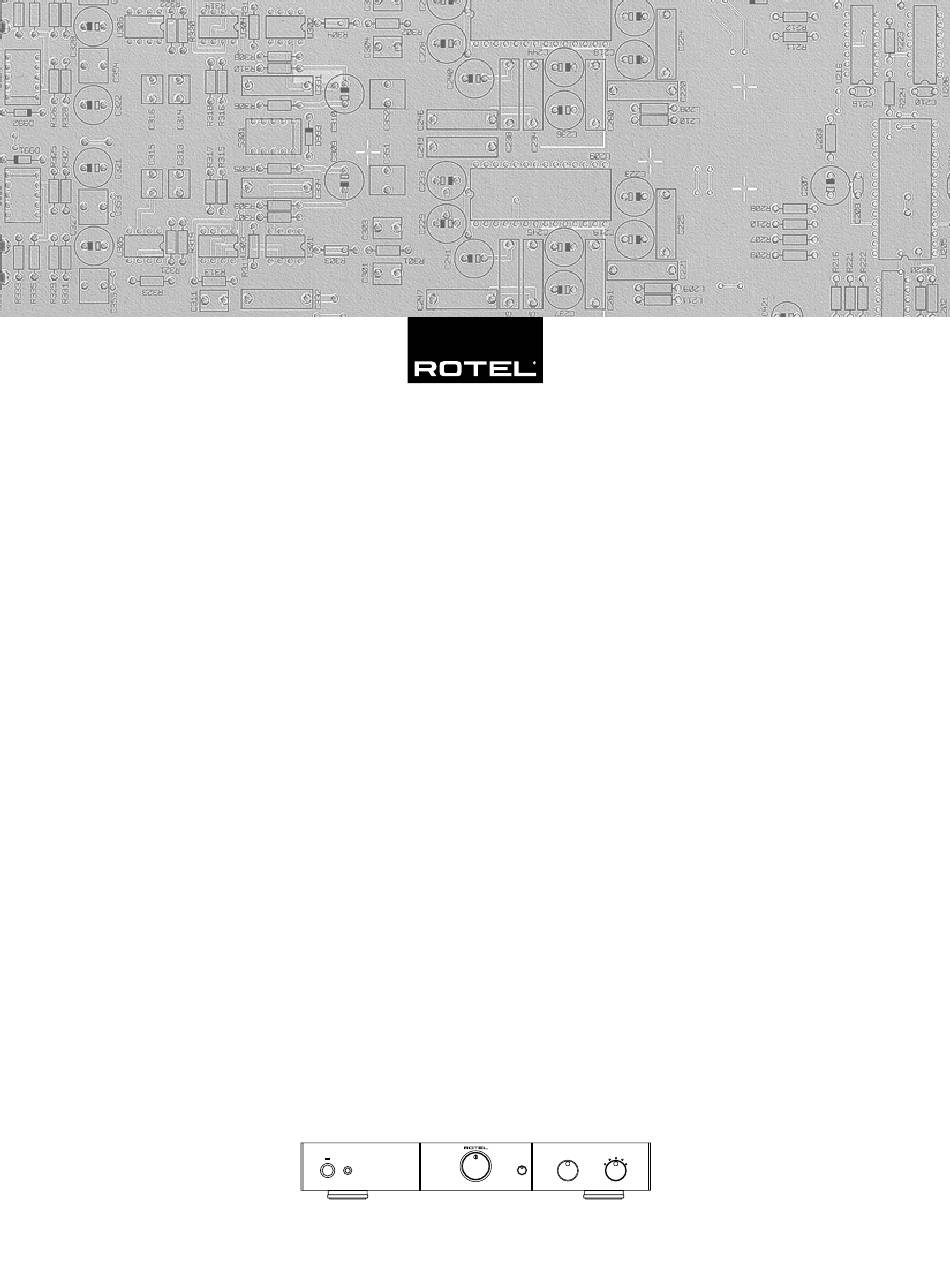

  • Seite 1 Owner’s Manual Manuel de l’utilisateur Bedienungsanleitung Manuale di Istruzioni Manual de Instrucciones Gebruiksaanwijzing Bruksanvisning RC-03 Stereo Control Amplifier Préamplificateur Stéréo Stereo-Vorverstärker Preamplificatore Stereo Preamplificador Estereofónico Stereo Voorversterker Stereoförsteg RC-03 MONITOR FUNCTION SOURCE TUNER AUX 1 TAPE STANDBY PHONES BALANCE PHONO...
