3.3 Montage Augterminal auf Gewindeterminal (Stud/Eye)
1. Nehmen Sie den Toggle vom Augbeschlag ab.
2. Schrauben Sie das Augterminal auf das Gewinde, bis innen die Bohrungen von Aug- und Gewinde-
terminal übereinander sind.
3. Schlagen Sie zur permanenten Sicherung den Kerbstift mit einem Hammer durch die Bohrungen.
3.4 Montage des unteren Augterminals auf Rod-Stag
1. Schrauben Sie vom Augteil die Schraubhülse ab und nehmen Sie den Former und Konus heraus.
Schraubhülse, Former und Konus werden bei Rod-Verarbeitung nicht mehr gebraucht (Eine neue
Schraubhülse wurde vom Rod-Verarbeiter aufgesetzt).
2. Bringen Sie 2-3 Tropfen flüssige Schraubensicherung auf das Gewinde der Schraubhülse und schrau-
ben Sie diese mit dem Augteil zusammen. Schrauben Sie beide Teile noch einmal auseinander und
prüfen Sie, ob der Rod-Kopf gut in der Hülse und im Augteil sitzt.
3. Schrauben Sie Auge und Hülse wieder endgültig fest zusammen.

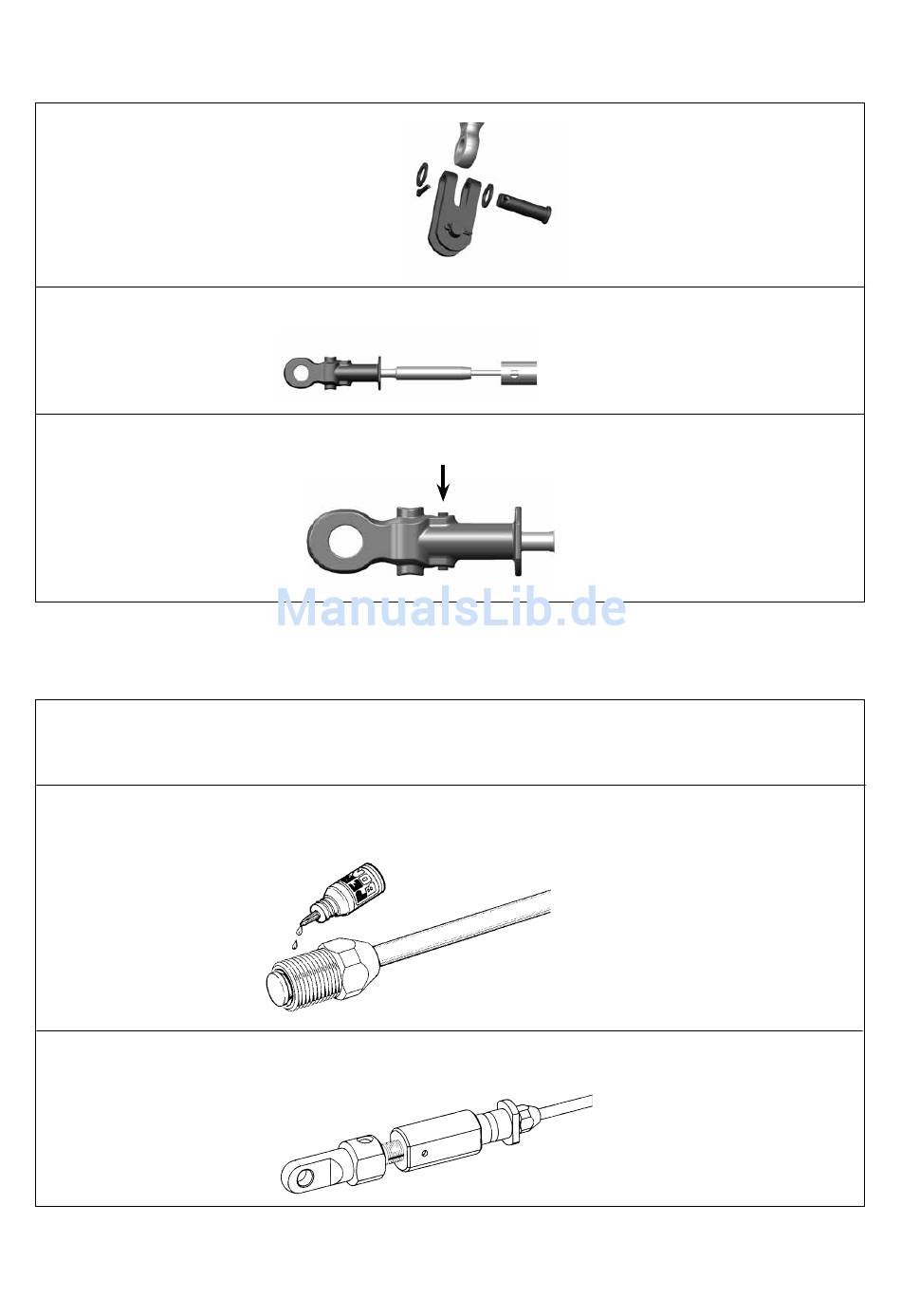

Abb. 3.3.a
Abb. 3.3.b
Abb. 3.3.c
Fig. 3.4.a
Fig. 3.4.b
