Operation

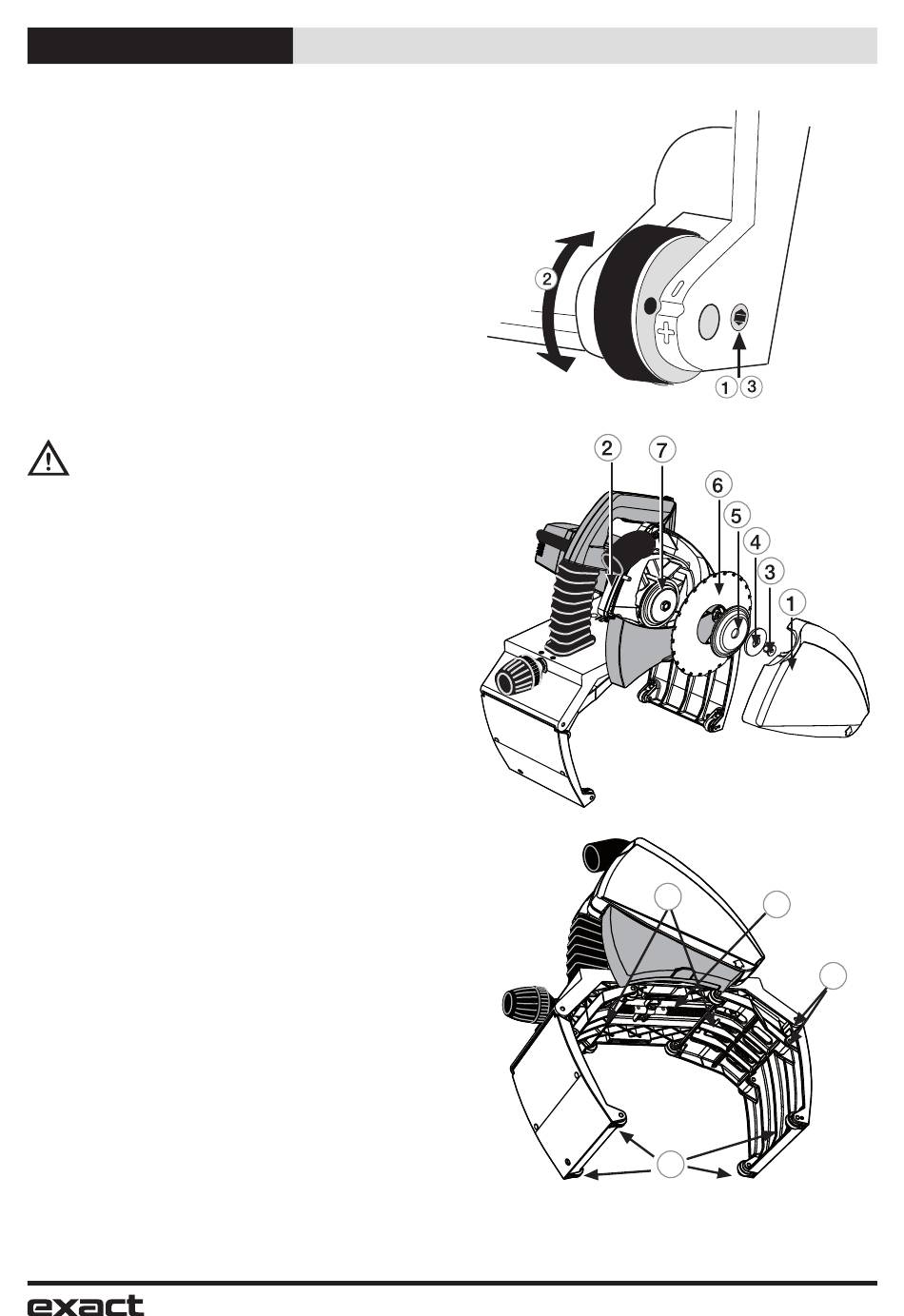

Das Rad wird eingestellt, indem dessen
Verriegelungsschraube geöffnet wird (Abb. N/1)
und der Mittelteil des Rades entweder im oder
entgegengesetzt zum Uhrzeigersinn an die gewünschte
Stelle gedreht wird (Abb. N/2), danach wird das Rad
wieder verriegelt (Abb. N/3). Wenn sich die Klinge
während des Sägens zu stark nach links bewegt
hat, wird das Mittelteil des Rades im Uhrzeigersinn
gedreht (- Zeichen). Wenn der Schneidefehler rechts
liegt, wird die Einstellung gegen den Uhrzeigersinn
vorgenommen (+ Zeichen). Das Regelungsmaß wird
gemäß der Größe der geformten Schnitte eingestellt.
Achten Sie auf eine regelmäßige Schmierung
des Regulierungsrades.
Montage und Wechsel
des Sägeblattes
WARNUNG: Um das Risiko für eine Verletzung
zu verringern, schalten Sie das Gerät aus und
trennen Sie es von der Stromquelle, bevor Sie
Zubehörteile installieren oder
entfernen, Einstellungen vornehmen oder
Reparaturen durchführen. Es versehentlicher
Gerätestart kann schwere Verletzungen verursachen.
Entfernen Sie den Netzstecker aus der Steckdose.
Stellen Sie sicher, dass die Motoreinheit in der oberen
Position gesperrt ist.
Nehmen Sie den Blattschutzdeckel (Abb. O/1) durch
Lösen der Schraube (Abb. O/2) ab. Drücken Sie den
Knopf der Zapfenarretierung (Abb. A/13) und drehen Sie
gleichzeitig von Hand das Sägeblatt, bis sich der Knopf
der Zapfenarretierung noch einmal ca. 7 mm tiefer drücken
lässt. Jetzt wird die Drehung des Sägeblatts verhindert.
Öffnen Sie den Befestigungsbolzen des Sägeblattes mit
dem Sägeblattschlüssel. Lösen Sie Befestigungsbolzen
(Abb. O/3), Unterlegscheibe (Abb. O/4), Klemmscheibe
(Abb. O/5) und Sägeblatt (Abb. O/6).
Kontrollieren Sie vor dem Einbau des neuen
Sägeblatts, dass beide Klemmscheiben sauber sind.
Setzen Sie das neue oder geschärfte Sägeblatt so
auf die Konterklemmscheibe (Abb. O/7), dass die
gekennzeichnete Seite des Sägeblatts nach oben
zeigt und die darauf befi ndlichen Pfeile in die gleiche
Laufrichtung zeigen wie die auf der Innenseite
des Blattschutzes befi ndlichen Markierungen der
Laufrichtung. Überprüfen Sie, dass das Sägeblatt
ganz auf der Konterklemmscheibe aufsitzt. Setzen Sie
Klemmscheibe, Unterlegscheibe und Befestigungsbolzen
ein. Drücken Sie den Knopf der Zapfenarretierung und
ziehen Sie den Befestigungsbolzen an. Befestigen
Sie den Blattschutzdeckel ein und ziehen Sie die
Feststellschrauben an.
Pfl ege- und
Wartungsanweisung
Ziehen Sie vor Wartung oder Reinigung der Rohrsäge
immer den Netzstecker. Alle elektrische Teile der
Rohrsäge betreffenden Wartungsmaßnahmen sind von
einem bevollmächtigten Fachbetrieb durchzuführen.
Abb N
Abb O
Abb P
