Aus diesen Gründen können die Ergebnisse
voneinander abweichen und der Schnitt kann sich
nach links oder rechts neigen (fehlerhafte Ausrichtung
des Schnittanfangs- und –endpunktes) (Abb. M). Der
Greifer der Rohrsäge besitzt ein Einstellrad (Abb. A/9),
das zur Verbesserung der Schnittqualität und zur
Reduzierung von Ausrichtungsfehlern eingesetzt
wird. Die Anpassung gilt jeweils nur für die aktuelle
Rohrgröße, das Rad muss neu eingestellt werden,
sobald das Sägeblatt abgenutzt ist. Das Rad wird
eingestellt, indem dessen Verriegelungsschraube
geöffnet wird (Abb. N/1), und der Mittelteil des Rades
entweder im oder entgegengesetzt zum Uhrzeigersinn
an die gewünschte Stelle gedreht wird (Abb. N/2),
danach wird das Rad wieder verriegelt (Abb. N/3).
Wenn sich die Klinge während des Sägens zu stark
nach links bewegt hat, wird das Mittelteil des Rades
im Uhrzeigersinn gedreht (- Zeichen). Wenn der
Schneidefehler rechts liegt, wird die Einstellung gegen
den Uhrzeigersinn vorgenommen (+ Zeichen). Das
Regelungsmaß wird gemäß der Größe der geformten
Schnitte eingestellt. Achten Sie auf eine regelmäßige
Schmierung des Regulierungsrades.
Montage und Wechsel
von Sägeblatt/Scheibe
WARNUNG: Um das Risiko für eine Verletzung
zu verringern, schalten Sie da Gerät aus und
trennen Sie es von der Stromquelle, bevor
Sie Zubehörteile installieren oder entfernen,
Einstellungen vornehmen oder Reparaturen
durchführen. Es versehentlicher Gerätestart
kann schwere Verletzungen verursachen.
Entfernen Sie den Netzstecker aus der
Steckdose. Stellen Sie sicher, dass die Motoreinheit in
der oberen Position gesperrt ist.
Nehmen Sie den Blattschutzdeckel (Abb. O/1) durch
Lösen der beiden Feststellschrauben (Abb. O/2). Drücken
Sie den Knopf der Zapfenarretierung (Abb. A/11) und
drehen Sie gleichzeitig von Hand das Sägeblatt, bis sich
der Knopf der Zapfenarretierung noch einmal ca. 5 mm
tiefer drücken lässt. Jetzt wird das Drehen des Sägeblattes
verhindert. Öffnen Sie den Befestigungsbolzen des
Sägeblattes mit dem Sägeblattschlüssel. Öffnen Sie
den Befestigungsbolzen des Sägeblattes (Abb. O/3) mit
dem Sägeblattschlüssel. Lösen Sie Befestigungsbolzen,
Unterlegscheibe/ (Abb. O/4), Klemmscheibe (Abb. O/5)
und Sägeblatt (Abb. O/6).
Kontrollieren Sie vor dem Einbau des neuen
Sägeblatts, dass beide Klemmscheiben sauber sind.
Setzen Sie das neue oder geschärfte Sägeblatt
auf die Konterklemmscheibe (Abb. O/7), sodass
die gekennzeichnete Seite des Sägeblatts nach
oben zeigt und die darauf befi ndlichen Pfeile
in die gleiche Laufrichtung zeigen wie die auf
der Innenseite des Blattschutzes befi ndlichen
Markierungen der Laufrichtung. Überprüfen Sie, dass
das Sägeblatt ganz auf der Konterklemmscheibe
aufsitzt. Setzen Sie Klemmscheibe, Unterlegscheibe
und Befestigungsbolzen ein. Drücken Sie den
Knopf der Zapfenarretierung und ziehen Sie
den Befestigungsbolzen an. Befestigen Sie
den Blattschutzdeckel ein und ziehen Sie die
Feststellschrauben an.

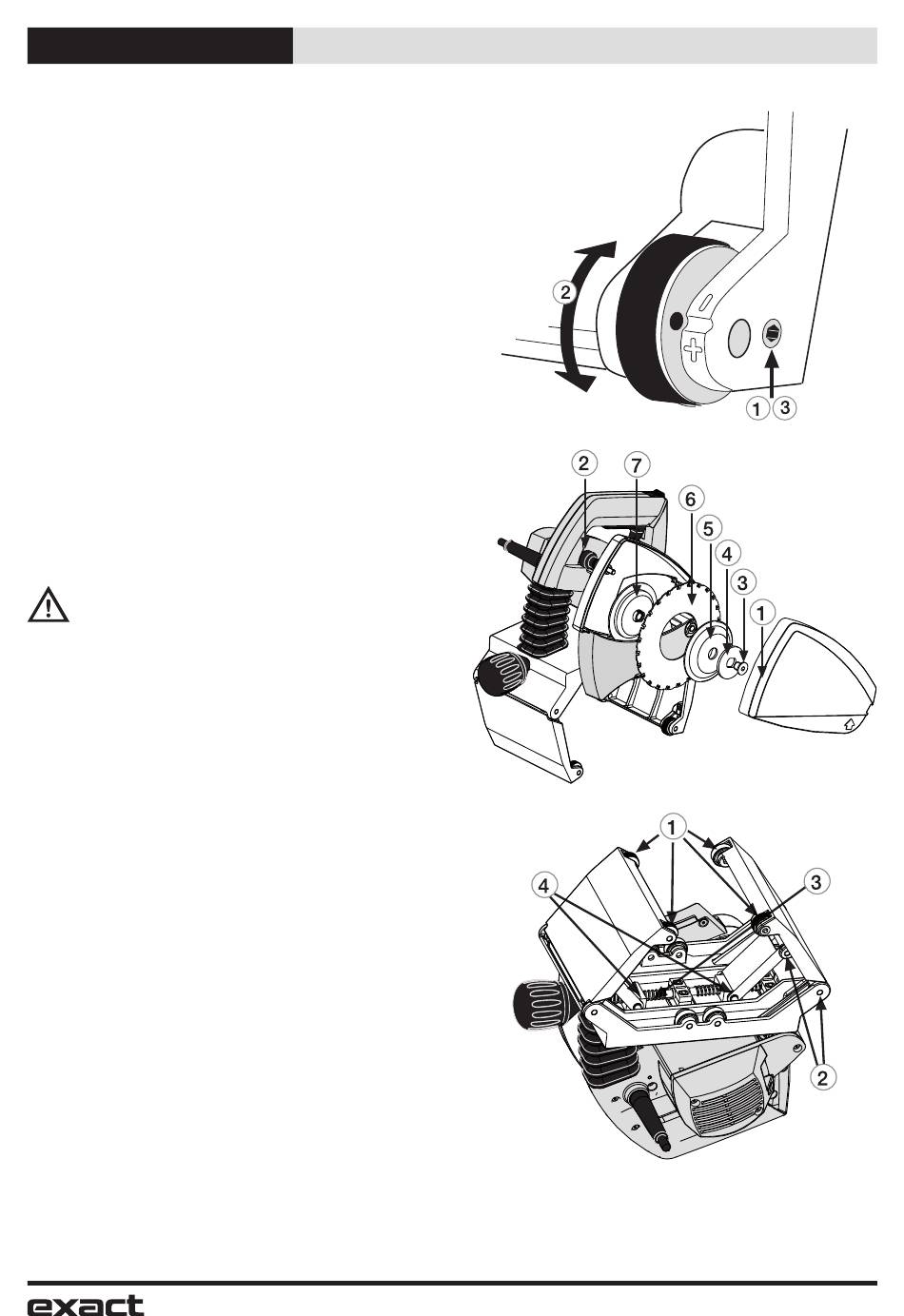

Abb. N
