Operation
Es gibt eine Einrichtung in der Steuereinheit der Exact
PipeCut V1000 (Abb.A/6), die das Schneidergebnis
verbessern kann und die Erreichung des
Anfangspunktes erleichtern kann, wenn es erforderlich
ist.

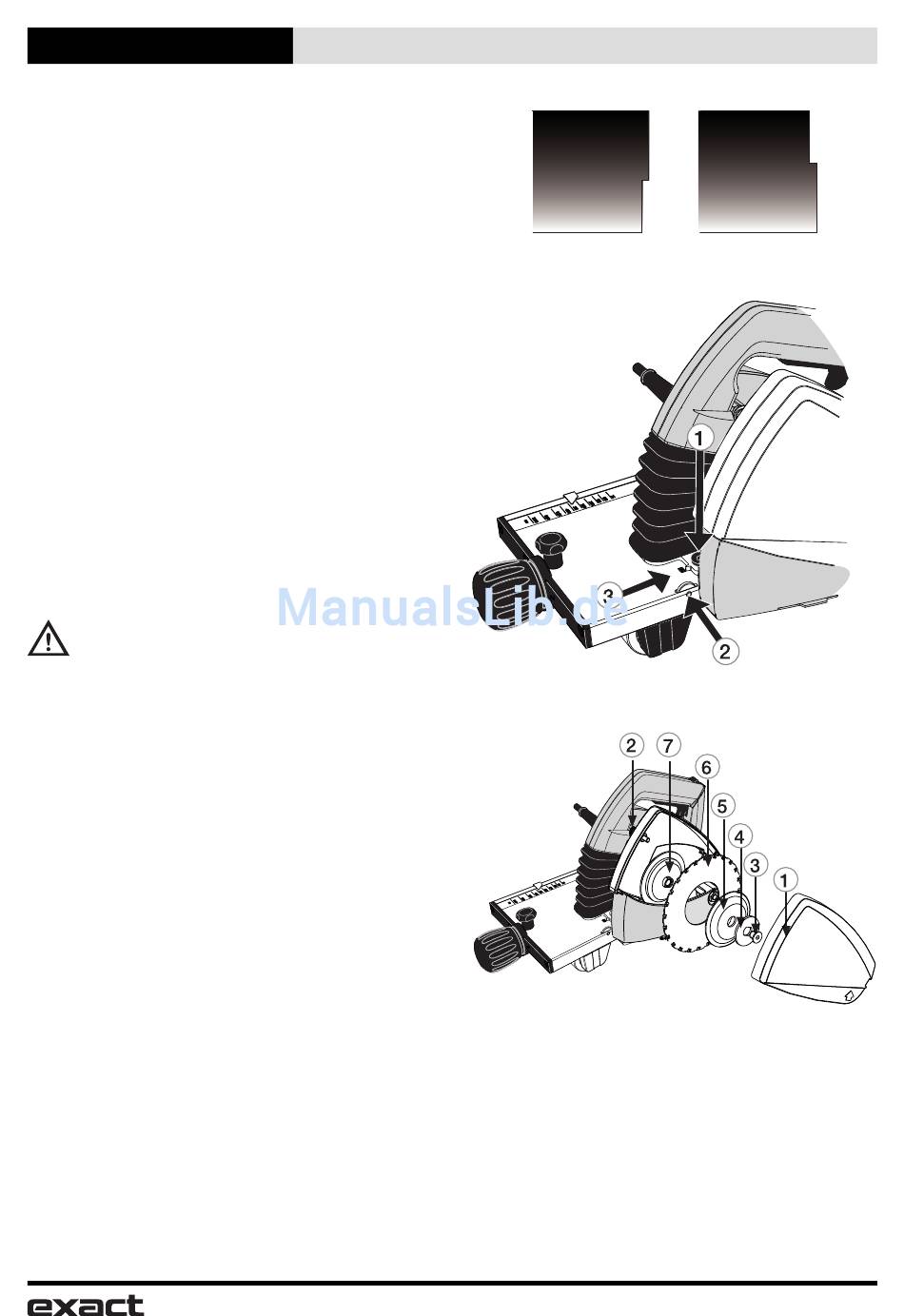

Lösen Sie die Verrieglungsschraube (Abb.O/1), die
am Griff der Rohrsäge angebracht ist, mit dem M5-
Inbusschlüssel.
Es gibt ein Einstellrad an der rechten Seite der
Steuereinheit (Abb. O/2). Drehen Sie das Rad
mit dem Finger im Uhrzeigersinn oder gegen den
Uhrzeigersinn. Die Richtung hängt von der Richtung
der Fehlausrichtung ab. Bei dieser Einstellung wird die
gesamte Motoreinheit in Bezug auf die Steuereinheit
gedreht. Es gibt auch einen Pfeil und eine Wahlscheibe
an der Steuereinheit (Abb. O/3).
Diese helfen Ihnen, das Ausmaß der Einstellung zu
messen. Stellen Sie den Motor in die gewünschte
Richtung ein, um den Sägeausrichtungsfehler zu
berichtigen. Der Pfeilanzeiger muss sich in die
Richtung des Fehlers bewegen. Das Ausmaß der
Einstellung hängt vom Ausmaß des Fehlers, dem
Kanaldurchmesser sowie der Stärke und dem Material
der Kanalwand ab. of the duct wall. Ziehen Sie nach
der Einstellung die Verrieglungsschraube an.
Montage und Wechsel
des Sägeblattes
WARNUNG: Um das Risiko für eine
Verletzung zu verringern, schalten Sie
da Gerät aus und trennen Sie es von
der Stromquelle, bevor Sie Zubehörteile
installieren oder entfernen, Einstellungen
vornehmen oder Reparaturen durchführen.
Es versehentlicher Gerätestart kann schwere
Verletzungen verursachen.
Ziehen Sie den Netzstecker und kontrollieren Sie,
dass sich der Motorteil in der oberen Position befi ndet.
Nehmen Sie den Blattschutzdeckel (Abb. P/1) durch
Lösen der beiden Feststellschrauben (Abb. P/2).
Drücken Sie den Knopf der Zapfenarretierung
(Abb. A/11) und drehen Sie gleichzeitig von Hand das
Sägeblatt, bis sich der Knopf der Zapfenarretierung
noch einmal ca. 4 mm tiefer drücken lässt. Jetzt
ist ein Drehen des Sägeblattes verhindert. Offnen
Sie den Befestigungsbolzen des Sägeblattes
(Abb. P/3) mit dem Sägeblattschlüssel. Lösen Sie
Befestigungsbolzen, Unterlegscheibe/ (Abb. P/4),
Klemmscheibe (Abb. P/5) und Sägeblatt (Abb. P/6).
Kontrollieren Sie vor dem Einbau des neuen
Sägeblatts, dass beide Klemmscheiben sauber sind.
Setzen Sie das neue oder geschärfte Sägeblatt
so auf die Konterklemmscheibe (Abb. P/7), dass
die gekennzeichnete Seite des Sägeblatts nach
oben zeigt und die darauf befi ndlichen Pfeile
in die gleiche Laufrichtung zeigen wie die auf
der Innenseite des Blattschutzes befi ndlichen
Markierungen der Laufrichtung. Überprüfen Sie, dass
das Sägeblatt ganz auf der Konterklemmscheibe
aufsitzt. Setzen Sie Klemmscheibe, Unterlegscheibe
und Befestigungsbolzen ein. Drücken Sie den
Knopf der Zapfenarretierung und ziehen Sie den
Befestigungsbolzen an. Bringen Sie Blattschutzdeckel
wieder an und ziehen die Schraube fest.
Abb N
Abb O
Abb P
