Operation

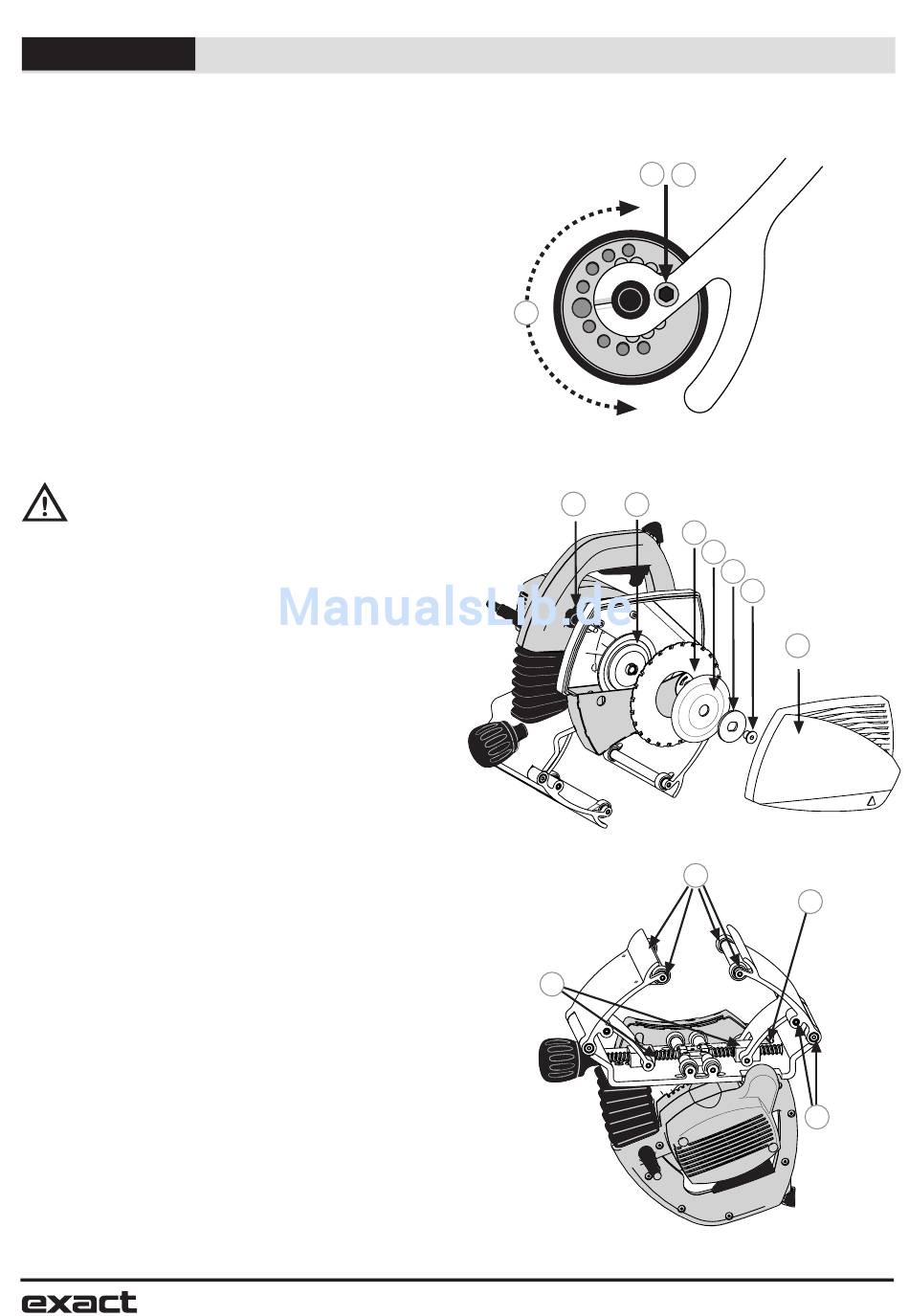

Das Rad kann in 9 verschiedene Positionen
festgestellt werden, in der mittleren Position sowie
jeweils 4 Schritte nach links und rechts. Um das
Rad zu verstellen, lockern Sie die Feststellschraube
(Abb. N/1). und drehen das Rad in oder gegen
den Uhrzeigersinn in die gewünschte Position (Abb.
N/2), anschließend das Rad wieder arretieren (Abb.
N/3).. Falls sich das Sägeblatt zu weit rechts befindet,
drehen Sie das Rad im Uhrzeigersinn. Sollte es
sich zu weit links befinden, drehen Sie es gegen
den Uhrzeigersinn. Die Anzahl der notwendigen
Schritte hängt von der aktuellen Ausrichtung ab.
Vergessen Sie nicht, das Rad in regelmäßigen
Abständen zu schmieren.
Montage und Wechsel des
Sägeblattes
WARNUNG: Um das Risiko für eine Verletzung zu
verringern, schalten Sie da Gerät aus und
trennen Sie es von der Stromquelle, bevor
Sie Zubehörteile installieren oder entfernen,
Einstellungen vornehmen oder Reparaturen
durchführen. Es versehentlicher Gerätestart kann
schwere Verletzungen verursachen.
Ziehen Sie den Netzstecker und kontrollieren Sie,
dass sich der Motorteil in der oberen Position
befindet.
Nehmen Sie den Blattschutzdeckel (Abb. O/1)
durch Lösen der beiden Feststellschrauben (Abb.
O/2). Drücken Sie den Knopf der Zapfenarretierung
(Abb. A/11) und drehen Sie gleichzeitig von Hand
das Sägeblatt, bis sich der Knopf der
Zapfenarretierung noch einmal ca. 7 mm tiefer
drücken lässt. Jetzt ist ein Drehen des Sägeblattes
verhindert. Öffnen Sie den Befestigungsbolzen des
Sägeblattes
(Abb. O/3) mit dem Sägeblattschlüssel. Lösen Sie
Befestigungsbolzen, Unterlegscheibe/ (Abb. O/4),
Klemmscheibe (Abb. O/5) und Sägeblatt (Abb.
O/6).
Kontrollieren Sie vor dem Einbau des neuen
Sägeblatts, dass beide Klemmscheiben sauber
sind. Setzen Sie das neue oder geschärfte Sägeblatt
so auf die Konterklemmscheibe (Abb. O/7), dass
die gekennzeichnete Seite des Sägeblatts nach
oben zeigt und die darauf befindlichen Pfeile in die
gleiche Laufrichtung zeigen wie die auf der
Innenseite des Blattschutzes befindlichen
Markierungen der Laufrichtung. Überprüfen Sie,
dass das Sägeblatt ganz auf der
Konterklemmscheibe aufsitzt. Setzen Sie
Klemmscheibe, Unterlegscheibe und
Befestigungsbolzen ein. Drücken Sie den Knopf
der Zapfenarretierung und ziehen Sie den
Befestigungsbolzen an. Befestigen Sie den
Blattschutzdeckel ein und ziehen Sie die
Feststellschrauben an.
Abb N
2
Abb O
2
Abb P
4
26
D e u t s c h
3
1
7
6
5
4
3
1
1
3
2
