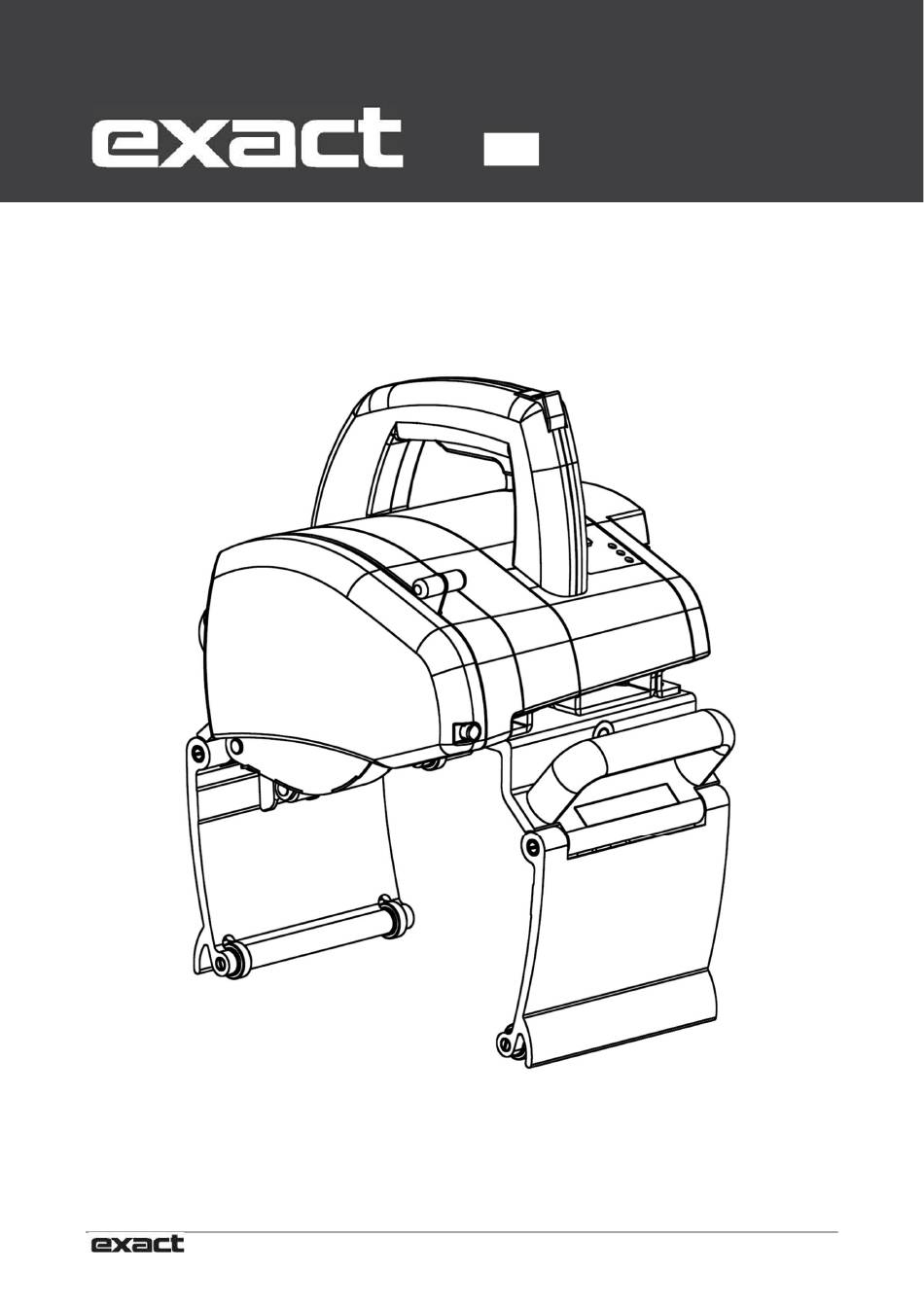

- Seite 1 Gebrauchsanweisung PipeCut 220 INOX Series Alle Gebrauchsanweisungen finden Sie auf der Website: exacttools.com/manuals Patente: US 7,257,895, JP 4010941, EP 1301311, FI 108927, KR 10-0634113...
- Seite 2 Absichtlich leer gelassen...
-
Seite 3: Konformitätserklärung
EN 61000-3-3:2002 nach den technischen Vorschriften der Richtlinien 2006/42/EG und 2014/30/EU Für weitere Informationen wenden Sie sich bitte an Exact Tools unter der unten angegebenen Adresse. Die technische Datei ist unter der Adresse unten verfügbar Die Person, die berechtigt ist, die technische Datei zu erstellen: Marko Törrönen, R&D Manager, Exact Tools Oy (marko.torronen@exacttools.com) - Seite 4 Deutsche ABBILDUNG A Entriegelungsschalter Netzschalter Verriegelungshebel des Netzschalters (vor dem Schalter) Klingenschutzabdeckung Überlastungsanzeigeleuchten Beweglicher Klingenschutz Verriegelungsschrauben der Motoreinheit (2 St.) Einstellrad für die Schnitttiefe Exzenterstellrad 10 T-Griff 11 Klingenschutzschraube 12 Klingenverriegelungsstift 13 Typenschild 14 Motoreinheit 15 Wahlschalter für die Messerdrehzahl 16 Anzeige für die Einstellung der Motoreinheit 17 Einstellknopf für die Greifvorrichtung 18 Schließring für die Klemmvorrichtung...
-
Seite 5: Inhaltsverzeichnis
Verbessern eines möglichen Versatzes des Schnitts Einstellung des Schneidergebnisses bei Exact PipeCut 220 INOX Series Verwendung der Schnitttiefeneinstellung Montieren und Wechseln der Klinge Wartungs- und Instandhaltungshinweise Umwelt / Entsorgung Garantie / Garantiebedingungen Tipps zum Einsatz von Exact PipeCut Sägen Anleitung aktualisiert 13.08.2021... -
Seite 6: Technische Daten
Exact PipeCut 220 INOX Series Rohrschneidsysteme Packungsinhalt, bitte überprüfen Sie, ob die Packung die folgenden Artikel enthält: Exact PipeCut System Umhängetasche Exact PipeCut 220 INOX Series Rohrsäge mit montierter Klinge Rohrschneidestützen 4 Stück Gebrauchsanweisung Inbusschlüssel, 5 mm und 2 mm, an der Säge befestigt... -
Seite 7: Sicherheit
Zubehör, halten Sie die Hände warm, organisieren Sie Arbeitsmuster. WARNUNG: Sägeblatt: Sägeblatt hinter dieser Abdeckung, stecken Sie keine Finger oder andere Körperteile in diese Abdeckung. Wird das Rohrschneide-Werkzeug der Exact PipeCut 220 INOX-Serie mit Generator- oder Verlängerungskabeln verwendet, sind deren Betriebs-, Sicherheits- und Mindestanforderungen wie folgt:... -
Seite 8: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Deutsche Allgemeine Sicherheitshinweise für Eine Staubmaske, rutschfeste Sicherheitsschuhe, ein Schutzhelm oder ein Gehörschutz, der für die entsprechenden Bedingungen Elektrowerkzeuge verwendet wird, verringern Personenschäden. Verhindern Sie unbeabsichtigtes Einschalten. Vergewissern Sie sich, dass der Schalter in der Aus(Off)-Stellung ist, bevor WARNUNG: Lesen Sie alle Sicherheitshinweise, Sie das Gerät an die Stromquelle und/oder den Akku Abbildungen und Spezifikationen, die mit diesem anschließen, es in die Hand nehmen oder tragen. -
Seite 9: Weitere Sicherheitshinweise Rückschlagursachen Und Zugehörige Warnungen
Sicherheit Deutsche Halten Sie Griffe und Griffflächen trocken, sauber und Weitere Sicherheitshinweise frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Handhabung und Kontrolle des Werkzeugs in Rückschlagursachen und zugehörige unerwarteten Situationen. Warnungen 5 SERVICE – Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes, Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten verklemmtes oder falsch ausgerichtetes Sägeblatt, wodurch sich Reparaturwerkstatt nur mit identischen Ersatzteilen warten. -
Seite 10: Die Rohrsäge Darf In Den Folgenden Fällen Niemals Verwendet Werden
Sicherheit Deutsche Untere Schutzfunktion • Verwenden Sie niemals axiale Reibungskraft zum Anhalten der Klinge, lassen Sie sie frei anhalten. Prüfen Sie vor jedem Gebrauch, ob die untere • Überprüfen Sie die Teile des Klingenschutzes, nehmen Sie Schutzeinrichtung richtig schließt. Betreiben Sie die Säge das Werkzeug niemals in Betrieb, wenn die nicht, wenn sich die untere Schutzvorrichtung nicht frei Klingenabdeckungen nicht vorhanden sind. -
Seite 11: Vor Dem Betrieb Des Werkzeugs
Bedienung Deutsche Exact PipeCut 220 INOX Series Rohrschneidesystem Betriebsanleitung Vor dem Betrieb des Werkzeugs Stellen Sie sicher, dass sich die Motoreinheit in ABBILDUNG B1 aufrechter Position befindet. Prüfen Sie, ob die Scheibe richtig montiert, in gutem Zustand und für das zu schneidende Material geeignet ist. -
Seite 12: Durchstechen Der Rohrwand
Bedienung Deutsche Durchstechen der Rohrwand ABBILDUNG D Halten Sie den Bediengriff der Rohrsäge mit der rechten Hand fest und stellen Sie den linken Fuß etwa 50 cm von der Rohrsäge entfernt auf das Rohr. Um den Motor zu starten, lösen Sie zuerst den Verriegelungshebel des Netzschalters (ABBILDUNG D/1) und drücken Sie den Netzschalter ganz hinein (ABBILDUNG D/2). - Seite 13 Bedienung Deutsche Verhindern Sie ein erneutes Drehen des Rohrs und ABBILDUNG H starten Sie eine neue Vorschubbewegung. Führen Sie kontinuierlich über etwa 1/6 des Rohrumfangs vor (ABBILDUNG H). Lassen Sie das Rohr los und ziehen Sie die Rohrsäge wieder zurück. Wiederholen Sie den Vorgang, bis das Rohr abgeschnitten ist.
-
Seite 14: Drehzahlwähler Und Überlastschutz
Bedienung Deutsche Drehzahlwähler und Überlastschutz Fehlercode-Anzeige Die Säge verfügt über einen Drehzahlregler für zwei Wenn die elektronische Steuereinheit eine Problemsituation Blattgeschwindigkeiten (ABBILDUNG A / 15). Verwenden Sie erkennt, gibt sie einen Fehlercode aus, der den Fehler anzeigt. beim Schneiden von rostfreiem oder säurebeständigem Stahl die Dieser Fehlercode wird durch Blinken des grünen Lichts niedrigere Drehzahlstufe l. -
Seite 15: Einstellung Des Schneidergebnisses Bei Der Exact Pipecut 220 Inox Series
Bedienung Deutsche Einstellung des Schneidergebnisses bei der Exact PipeCut 220 INOX Series Wenn das Schnittergebnis nicht rechtwinklig ist, kann die ABBILDUNG N Klingenausrichtung angepasst werden. VORSICHT! Die Einstellung der Klingenausrichtung ist sehr effektiv und kann bei zu starker Verstellung zu Klingen- und/oder Sägeschäden führen. -
Seite 16: Verwendung Der Schnitttiefeneinstellung
Bedienung Deutsche Verwendung der Schnitttiefeneinstellung (falls vorhanden) Die Schnitttiefe der Klinge kann für eine maximale ABBILDUNG P Leistung der Klinge eingestellt werden. Um den Reibungswiderstand der Klinge zu reduzieren und die Lebensdauer der Klinge zu maximieren, wird empfohlen, die Schnitttiefe so einzustellen, dass die Zähne der Klinge gerade noch im Inneren des Rohrs sichtbar sind. -
Seite 17: Sägeblatt Montieren Und Wechseln
Bedienung Deutsche Sägeblatt montieren und wechseln Hinweise für Wartung und Instandhaltung Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie WARNUNG: Um die Verletzungsgefahr zu die Rohrsäge warten oder reinigen. Alle Wartungsarbeiten verringern, schalten Sie das Gerät aus und trennen Sie es an den elektrischen Komponenten der Rohrsäge müssen von der Stromquelle, bevor Sie Zubehör ein- und von einem zugelassenen Servicecenter oder Techniker... -
Seite 18: Umwelt / Entsorgung
Garantiebedingungen gültig ab 01.01.2018. müssen Sie durch die Rohrwand schneiden und dann um das Rohr herum schneiden. Wenn die Exact PipeCut Säge aufgrund von Material- oder Herstellungsfehlern innerhalb der Garantiezeit Überlasten Sie die Säge nicht, wenn Sie ohne unbrauchbar wird, werden wir nach unserem Ermessen Unterbrechung arbeiten. - Seite 19 Absichtlich leer gelassen...
- Seite 20 Schweißnaht am Rohr • Drehzahl der Klinge Maximal empfohlene Rohrwandstärken verschiedener Materialien, die mit der Maschine der Exact 220 INOX-Serie geschnitten werden können 220 INOX Series Rohre aus rostfreiem Stahl Max.Rohrwandstärke 12,5 mm / 0.5" ACHTUNG! Schneiden Sie keine Rohre mit dickerer als der oben genannten Wandstärke.
