Exact PipeCut 220 INOX Series Rohrschneidesystem Betriebsanleitung
Vor dem Betrieb des Werkzeugs
-
Stellen Sie sicher, dass sich die Motoreinheit in
aufrechter Position befindet.
-
Prüfen Sie, ob die Scheibe richtig montiert, in gutem
Zustand und für das zu schneidende Material geeignet
ist.
-
Stellen Sie sicher, dass sich die Führungsräder der
Rohrsäge drehen.
-
Stellen Sie sicher, dass sich die Stützräder drehen.
-
Überprüfen Sie die Funktion des unteren
Klingenschutzes.
-
Stellen Sie sicher, dass das Rohr leer ist.
Anschluss an die Netzstromversorgung
Stellen Sie sicher, dass die Netzspannung mit den
Angaben auf dem Typenschild übereinstimmt
(ABBILDUNG A / 13). Schließen Sie die Rohrsäge erst an
die Steckdose an, nachdem Sie den oben genannten
Punkt überprüft haben.
Positionierung des Rohrs auf Stützen
Verwenden Sie beim Schneiden von Rohren die
Systemstützen. Dies gewährleistet sicheres Arbeiten und
optimale Ergebnisse. Arbeiten Sie auf einer ebenen
Fläche. Legen Sie das Rohr auf zwei Stützen, so dass
sich der Schneidpunkt zwischen den Stützen befindet.
Legen Sie zwei weitere Stützen unter beide Enden des
Rohrs. Prüfen Sie, ob alle Stützräder am Rohr anliegen
(ggf. nachjustieren, z.B. mit Holzstücken) (ABBILDUNG
B1). Wenn Sie kurze und leichte Rohre schneiden,
platzieren Sie die Stützen so, dass die Schneidspitze
außerhalb der Stützen liegt (ABBILDUNG B2).
Stützen Sie das Rohr bei Bedarf mit Ihrem linken Bein ab.
Die richtige Anordnung verhindert ein Verklemmen des
Messers beim Durchschneiden des Rohrs.
Anbringen der Rohrsäge am Rohr
Öffnen Sie die Greifereinheit der Rohrsäge so weit, dass
sie dem Durchmesser des Rohrs entspricht, indem Sie
den Einstellgriff an der Rückseite der Säge drehen
(ABBILDUNG C / 1). Positionieren Sie die Rohrsäge so
auf dem Rohr, dass sich die Kante des unteren
Klingenschutzes an der Schnittmarkierung befindet.
Befestigen Sie die Rohrsäge am Rohr, indem Sie den
Greifer-Einstellgriff drehen, bis der Greifer das zu
schneidende Rohr fest umgreift (ABBILDUNG C / 2).
Verriegeln Sie den Mechanismus, indem Sie die
Greifersicherungsmanschette anziehen (ABBILDUNG C /
3). Halten Sie das Rohr fest und stellen Sie sicher, dass
sich die Rohrsäge frei in die Richtung bewegt, in der das
Rohr zugeführt wird. Achten Sie aus Sicherheitsgründen
darauf, dass sich das Stromkabel der Rohrsäge links von
der Rohrsäge befindet. Die Rohrsäge ist nun bereit zum
Schneiden.

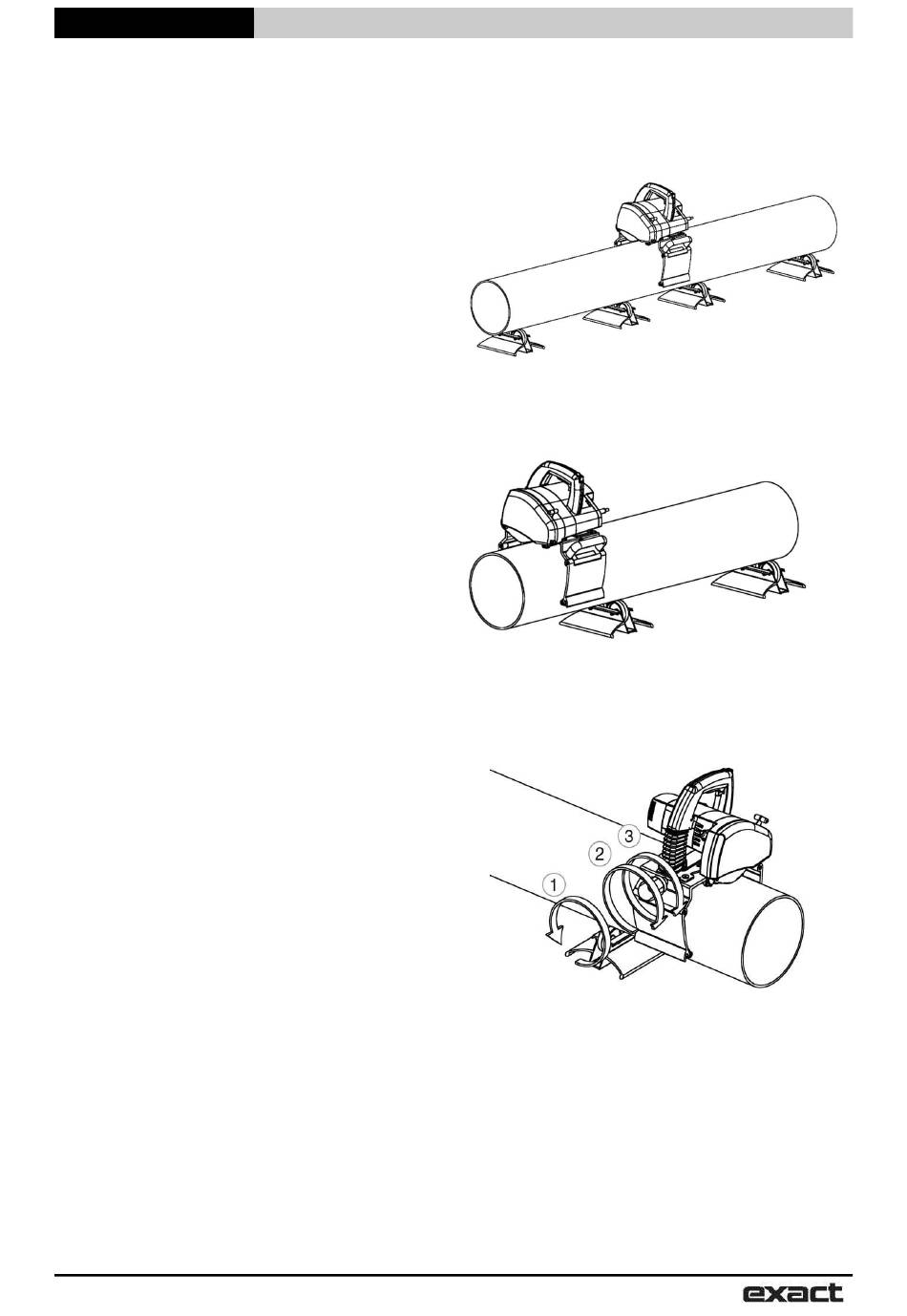

ABBILDUNG B1
ABBILDUNG B2
ABBILDUNG C
