Exact PipeCut P1000 Exact PipeCut P1000 Rohrschneidesystem Betriebsanleitung
Vor dem Betrieb des Werkzeugs
-
Stellen Sie sicher, dass sich die Motoreinheit in
aufrechter Position befindet.
-
Prüfen Sie, ob die Klinge richtig montiert, in gutem
Zustand und für das zu schneidende Material
geeignet ist.
-
Stellen Sie sicher, dass sich die Räder der
Führungseinrichtung drehen.
-
Überprüfen Sie die Funktion des unteren
Klingenschutzes.
-
Stellen Sie sicher, dass das Rohr leer ist.
Anschluss an die Netzstromversorgung
Stellen Sie sicher, dass die Netzspannung mit den
Angaben auf dem Typenschild übereinstimmt
(ABBILDUNG A / 13). Schließen Sie die Rohrsäge erst
an die Steckdose an, nachdem Sie den oben genannten
Punkt überprüft haben.
Positionierung des Rohrs auf Stützen
Verwenden Sie beim Schneiden von Rohren die
Systemstützen. Dies gewährleistet sicheres Arbeiten und
optimale Ergebnisse. Arbeiten Sie auf einer ebenen
Fläche. Legen Sie die größere Stütze so unter das Rohr,
dass sich der Schneidpunkt zwischen den Rädern
befindet. Legen Sie zwei weitere Stützen unter beide
Enden des Rohrs. Prüfen Sie, dass alle Stützräder am
Rohr anliegen (ggf. nachjustieren) z. B. mit Holzstücken)
(ABBILDUNG B1). Wenn Sie kurze und leichte Rohre
schneiden, platzieren Sie die Stützen so, dass die
Schneidspitze außerhalb der Stützen liegt (ABBILDUNG
B2). Stützen Sie das Rohr bei Bedarf mit Ihrem linken
Bein ab. Die richtige Anordnung verhindert ein
Verklemmen des Messers beim Durchschneiden des
Rohrs.
Ansetzen der Rohrsäge an das Rohr
Stellen Sie die Räder der Führungsvorrichtung der
Rohrsäge auf das Rohr ein, indem Sie den Einstellgriff
an der Rückseite der Säge drehen (ABBILDUNG C1/ 1).
Die Räder sind richtig eingestellt, wenn zwischen der
Rohroberfläche und dem Boden der Führungseinrichtung
ein Spalt von 5 bis 10 mm besteht. Verriegeln Sie die
Einstellung mit dem Feststellknopf (ABBILDUNG C1/ 2).
Positionieren Sie die Rohrsäge so auf dem Rohr, dass
sich die Laserlinie an der Schnittmarkierung befindet.
Ziehen Sie vor dem Aufsetzen der Maschine auf das
Rohr den unteren Klingenschutzgriff (ABBILDUNG C2/
1) zurück, um den Klingenschutz zu öffnen.
Warnung Legen Sie den Sicherheitsgurt um das
Rohr, führen Sie ihn durch die Schnalle und ziehen Sie
ihn durch Ziehen am Gurt fest an (ABBILDUNG C2/ 2).
Der Sicherheitsgurt verhindert, dass die Maschine im
Falle eines Rückschlags vom Rohr abspringt.
Halten Sie das Rohr fest und stellen Sie sicher, dass sich
die Rohrsäge frei in die Richtung bewegt, in der das
Rohr zugeführt wird. Achten Sie aus Sicherheitsgründen
darauf, dass sich das Stromkabel der Rohrsäge links von
der Rohrsäge befindet. Die Rohrsäge ist nun bereit zum
Schneiden.

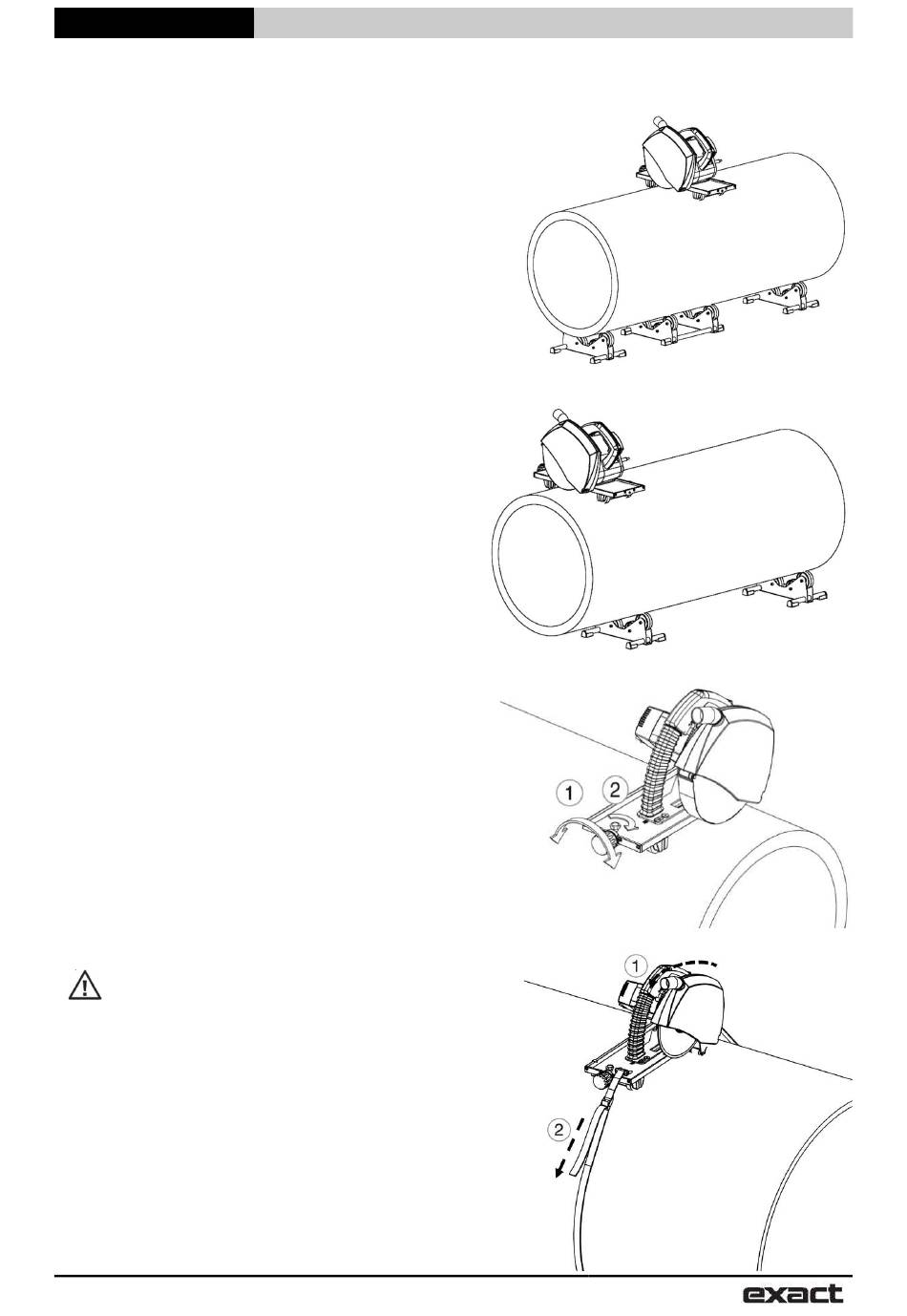

ABBILDUNG B1
ABBILDUNG B2
ABBILDUNG C1
ABBILDUNG C2
11
Deutsche
