Betrieb
Montage und Wechsel des Sägeblatts
WARNUNG: Um die Verletzungsgefahr zu verrin-
gern, schalten Sie das Gerät aus und trennen Sie es
von der Stromquelle, bevor Sie Zubehörteile installie-
ren oder entfernen, Einstellungen vornehmen oder Re-
paraturen durchführen. Ein versehentliches Starten des
Gerätes kann zu Verletzungen führen.
Ziehen Sie den Netzstecker aus der Steckdose.
Entfernen Sie die Schutzabdeckung des Sägeblatts
(Abb. N/1), indem Sie die Schraube des Sägeblatt-
schutzes (Abb. N/2) lösen. Drücken Sie die Taste der
Spindelarretierung (Abb A/12) und drehen Sie gleich-
zeitig das Sägeblatt von Hand, bis der Knopf der Spin-
delarretierung um weitere circa 7 mm nach unten fällt.
Jetzt wird die Rotation des Sägeblatts verhindert. Ver-
wenden Sie den Sägeblattschlüssel, um die Befesti-
gungsmutter des Sägeblatts zu öffnen. Entfernen Sie
die Befestigungsmutter (Abb. N/3), den äußeren Säge-
blattflansch (Abb. N/4) und das Sägeblatt
(Fig N / 5).
Kontrollieren sie vor der Montage eines neuen Säge-
blatts, dass beide Sägeblattflansche sauber sind. Set-
zen Sie das neue oder geschärfte Sägeblatt auf den
hinteren Flansch (Abb. N/6), so dass die markierte
Seite des Sägeblatts nach außen zeigt und die Pfeile
auf dem Sägeblatt in die gleiche Richtung zeigen wie
die Markierungen der Drehrichtung auf der Innenseite
des Sägeblattschutzes. Stellen Sie sicher, dass das
neue Sägeblatt am hinteren Sägeblattflansch ganz
nach unten geht. Setzen Sie den äußeren Sägeblatt-
flansch und den Befestigungsbolzen wieder ein. Drü-
cken Sie den Knopf der Spindelarretierung und ziehen
Sie die Befestigungsmutter des Sägeblatts fest an.
Bringen Sie die Schutzabdeckung des Sägeblatts wie-
der an und ziehen Sie den Bolzen der Schutzabde-
ckung fest.

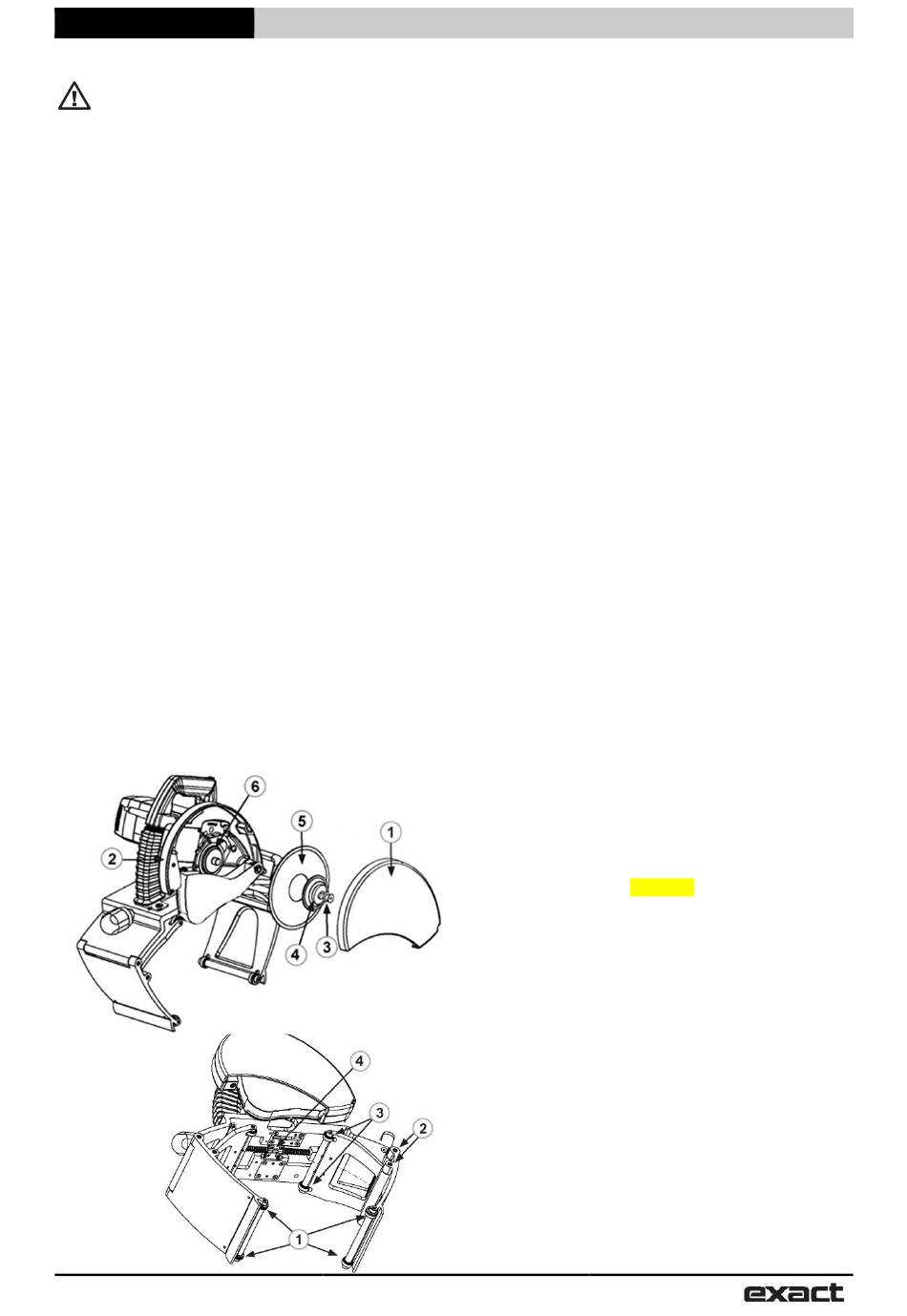

ABBILDUNG
N
ABBILDUNG O
Instandhaltungs- und Wartungsanweisungen
Ziehen Sie den Netzstecker aus der Steckdose, bevor
Sie die Rohrsäge warten oder reinigen. Alle Wartungs-
maßnahmen an den elektrischen Komponenten der
Rohrsäge müssen von einem autorisierten Servicecen-
ter oder einem zugelassenen Techniker durchgeführt
werden.
Sägeblatt
Kontrollieren Sie den Zustand des Sägeblatts. Wech-
seln Sie ein verbogenes, stumpfes oder anderweitig
beschädigtes Sägeblatt gegen ein neues aus. Die Ver-
wendung eines stumpfen Sägeblatts kann den Elektro-
motor und das Getriebe der Rohrsäge überlasten.
Wenn Sie bemerken, dass das Sägeblatt stumpf ist,
unterbrechen Sie den Sägevorgang, da das Sägeblatt
ansonsten so schwer beschädigt werden kann, dass
sich das Schleifen nicht mehr lohnt. Ein ausreichend
gut erhaltenes Sägeblatt kann von einem professionel-
len Fachbetrieb mehrmals geschärft werden. Die
Trennscheiben Diamond X können nicht geschärft wer-
den.
Greifereinheit
Reinigen Sie die Greifereinheit regelmäßig mit Druck-
luft. Schmieren Sie die Radachsen (Abb. O / 1 und 3)
und die Gelenke (Abb. O/2) des Greifers. Reinigen und
schmieren Sie auch die Trapezschraube des Greifers
und die beiden Einstellmuttern darauf (Abb. O/4).
Sägeblattschutz
Wenn Sie nach dem Sägen von Kunststoffrohren mit
dem Sägen von Metallrohren beginnen möchten, reini-
gen Sie immer die Innenseite der Schutzbleche. Die
beim Metallschneiden entstehenden heißen Metallparti-
kel erhitzen die Kunststoffpartikel, wodurch giftiger
Rauch freigesetzt werden kann. Machen Sie es sich
zur Regel, den Sägeblattschutz regelmäßig zu reini-
gen, und achten Sie besonders darauf, dass die Bewe-
gung des Sägeblattschutzes nicht behindert wird.
Schmieren Sie regelmäßig die Achse des beweglichen
Sägeblattschutzes.
Als Sonderzubehör können Sie einen äußeren Sä-
geblattschutz mit Staubsaugeranschluss kaufen.
Sonderzubehör siehe Seite 26.
Motor
Halten Sie die Lüftungsöffnungen des Motors sauber,
um eine freie Luftströmung sicherzustellen.
Kunststoffteile
Reinigen Sie die Kunststoffteile mit einem weichen
Lappen. Verwenden Sie nur milde Reinigungsmittel.
Verwenden Sie keine Lösungsmittel oder andere starke
Reinigungsmittel, da diese die Kunststoffteile und die
Lackoberflächen beschädigen können.
Netzkabel
Kontrollieren Sie regelmäßig den Zustand des Netzka-
bels. Ein defektes Netzkabel sollte immer durch ein au-
torisiertes Servicecenter ausgetauscht werden. Die
sachgemäße Verwendung sowie die regelmäßige War-
tung und Reinigung gewährleisten den zuverlässigen
Betrieb der Rohrsäge.
13
