3. Aufbau, Anschlüsse & LED's

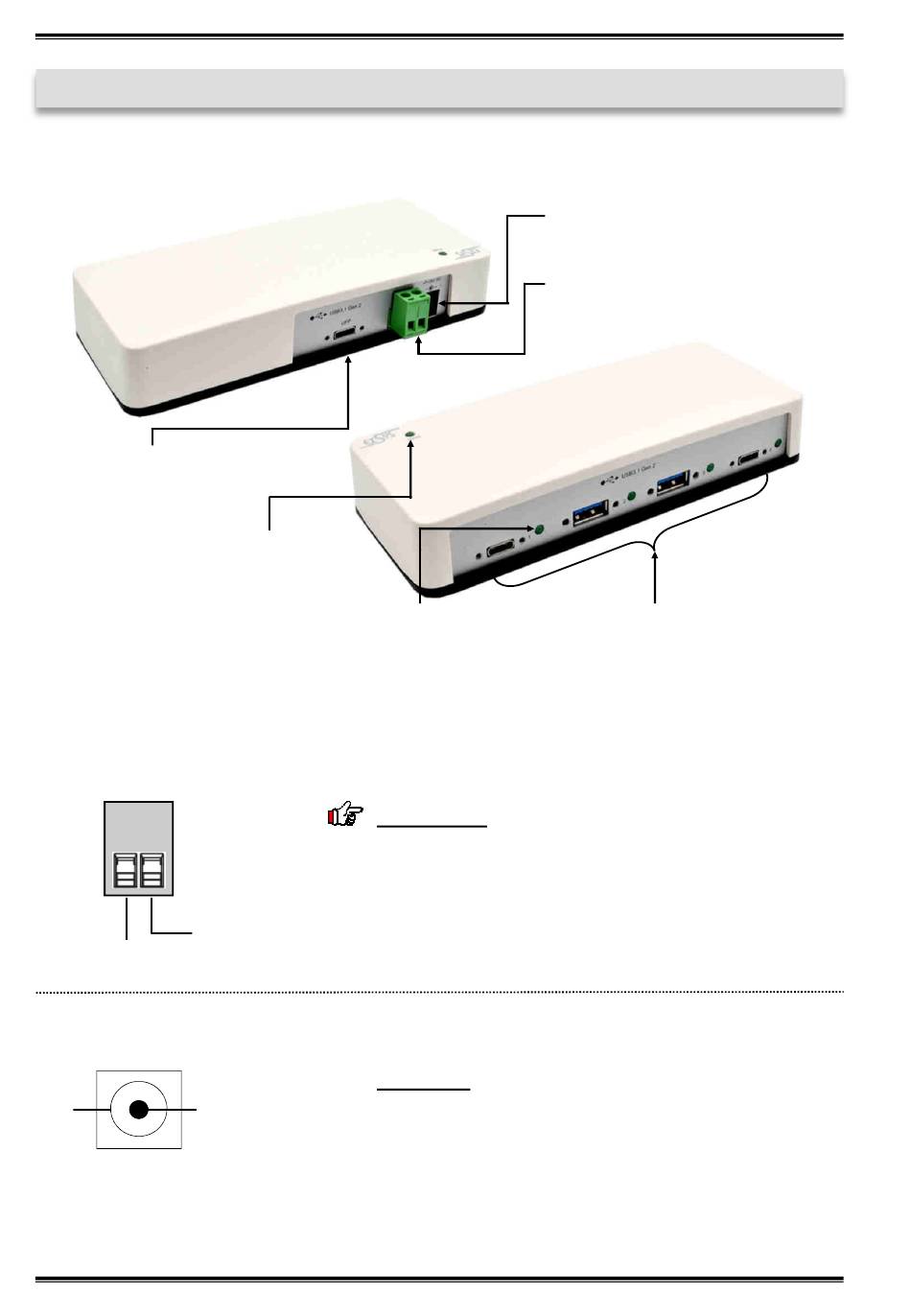

3.1 Aufbau
1x USB 3.1 (Gen2)
Upstream C-Buchse
3.2 Anschlüsse
+7V-24V T-Block:
GND (Ground)
+7V - 24V
+7-24V Buchse:
-
+
© Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved
Betriebs LED
Status LED
für jeden Port
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
Achtung!!!
Nur zur Verwendung mit im
Lieferumfang enthaltenem Netzteil!
7-24V DC Anschluss
für beiliegendes Netzteil
7-24V T-Block für
optionales externes Netzteil
4x USB 3.1 (Gen2)
Downstream A- & C-Buchse
4
EX-1250V
