Exsys EX-1250V Anleitung

EX-1250V

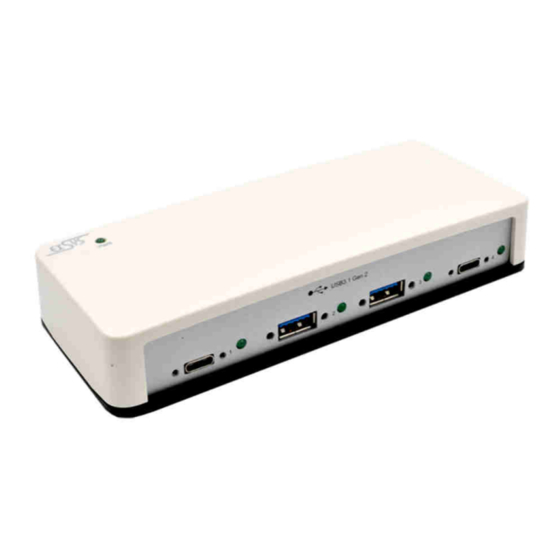

Bild / Picture
USB 3.1 Gen2 HUB mit 4 Ports
2 x USB-C und 2 x USB-A Anschluss
Beschreibung
Der EX-1250V ist ein USB 3.1 (Gen2) HUB und entspricht den Spezifikationen des Universal
Serial Bus (USB) Revision 3.1 (Gen2) und arbeitet mit einer Datengeschwindigkeit bis 10Gbps.
Er bietet einen USB-C Upstream Port sowie 4 Downstream Ports mit zwei USB-C sowie zwei
USB-A Anschlüsse zum verschrauben. Mit dem eingebauten RISC USB Controller unterstützt
der EX-1250V einen gleichzeitigen Betrieb von Endgeräten mit den verschiedenen Geschwin-
digkeiten Super-Speed Plus( SS+), Super-Speed (SS), High-Speed (HS), Full-Speed (FS) und
Low-Speed (LS) Er kann in Automatisierung– und Büroanwendungen verwendet werden.
Merkmale
• USB 3.1 (Gen2) HUB mit zwei USB-C und zwei USB-A Anschlüssen
• Unterstützt 2.1A USB Bus Power für jeden USB Ausgang
• Unterstützt die schnelle USB Batterie Aufladung: CDP und DCP Mode
• Unterstütz alle USB 1.1 bis 3.0/3.1(Gen2) kompatiblen Peripheriegeräte
• Vollausgestattete USB-C Port mit einer zweiseitiger Stecker und Kabel Ausrichtung
• Stromversorgung von +7V bis +24V DC über Terminal Block oder DC-Jack
• Unterstützt automatisch Bus– oder Self Power
• Plastik -Gehäuse für Wand– oder Rack Montage inkl. Din-Rail-Kit
• Status LED Anzeige für jeden Port
Spezifikation
• Chip-Set:
VIA VL820-Q2
• Datentransfer-Rate:
120Mbps bis 10Gbps
• Anschlüsse:
1 x C-Buchsen Upstream
2 x A-Buchsen Downstream
2 x C-Buchse Downstream
1 x +7V bis +24V DC-Jack Anschluss
1 x +7V bis +24V Terminal Block Anschluss
• Hardwaresysteme:
USB 2.0, 3.0 oder 3.1(Gen2)
• Treiber:
Benötigt keine Treiber (Standard HUB)
• Betriebssysteme:
Win98SE/2000/XP/Vista/7/8.x/10 (32&64-Bit)/
CE/Server(200x & 2012 R2), Linux, Mac OS 10.x
• Betriebstemperatur :
-0°C bis +55°C Celsius
• Lagertemperatur:
-20°C bis +75°C Celsius
• Rel. Luftfeuchtigkeit:
5% bis 95%
• Stromversorgung:
+7V bis +24Volt
• Abmessung:
151.10 x 62.00 x 34.00 mm
• Gewicht:
420 g
• Lieferumfang:
EX-1250V, USB C-zu-C Kabel, Netzteil 12V/3A
Din-Rail-Kit, Wandhalterung, Handbuch
System / OS
www.omniray.ch
Anwendung / Application
USB Printer
USB Scanner
Externe Gehäuse/
Enclosure
Touchscreen
Card Reader
Keyboard
USB 3.1 Gen2 HUB with 4 ports
2 x USB-C and 2 x USB-A connectors
Description
The EX-1250V is a USB 3.0/3.1(Gen2) plastic hub support that complies with the Universal Serial
Bus (USB) specification Revision 3.1(Gen2) and works up to 10Gbps. It provides 1 USB-C PD-
Source capable upstream port and 4 downstream facing ports with 2 USB-C and 2 USB-A con-
nectors screw lock. With the RISC-like USB controller, it supports simultaneous operation of any
combination of SuperSpeed Plus (SS+), SuperSpeed (SS), High-Speed (HS), Full-Speed (FS)
and Low-Speed (LS) device. The EX-1250V can be used for automation– and office applications.
Features
•
USB 3.1(Gen2) HUB
• Support 2.1A USB Bus Power for each USB port
• Support Fast USB Battery Charging: CDP and DCP modes
• Support all USB 1.1 up to 3.0/3.1(Gen2) compatible devices
• Full-Featured USB-C Port Enables Reversible Plug Orientation and Cable Direction
• Power from +7V up to +24V DC over terminal block or DC-Jack
• Support automatically Bus– or Self Power
• Plastic housing for wall—or rack mounting incl. Din-Rail-Kit
• Built-in port status indicator LED for each port
Specification
• Chip-Set:
• Data transfer rate:
• Connectors:
• Hardware system:
• Driver:
• Operating systems:
• Operating Temperature :
• Storage Temperature:
• Rel. Humidity:
• Current Supply:
• Size:
• Weight:
• Packaging contents:
Geprüft / Approved
USB 3.1 Gen2 HUB - BASIC
EX-1250V
with two USB-C and two USB-A connectors
VIA VL820-Q2
120Mbps to 10Gbps
1 x C-female Upstream
2 x A-female Downstream
2 x C-female Downstream
1 x +7V to +24V DC-Jack connector
1 x +7V to +24V DC Terminal Block connector
USB 2.0, 3.0 or 3.1(Gen2)
No driver necessary (Standard HUB)
Win98SE/2000/XP/Vista/7/8.x/10 (32&64-Bit)/
CE/Server(200x & 2012 R2), Linux, Mac OS 10.x
32°F up to 131°F Fahrenheit
-20°F up to 167°F Fahrenheit
5% to 95%
+7V up to 24Volt
151.10 x 62.00 x 34.00 mm
420 g
EX-1250V, USB C-to-C cable, Power Supply 12V/3A
Din-Rail Kit, Wall mounting Kit, Manual
Verpackung / Packaging
Server 19" Rack
Computer System
Notebook
Seite 1
