Anschluss und Inbetriebnahme • Connection and start-up • Aansluiting en inbedrijfstelling • Conexión y puesta en servicio • Connexion et
mise en service • Collegamento e messa in funzione • Podłączenie i uruchomienie • Elektrik bağlantısının yapılması ve işletime alınması
PL
M
sieć
230 V / 50 Hz

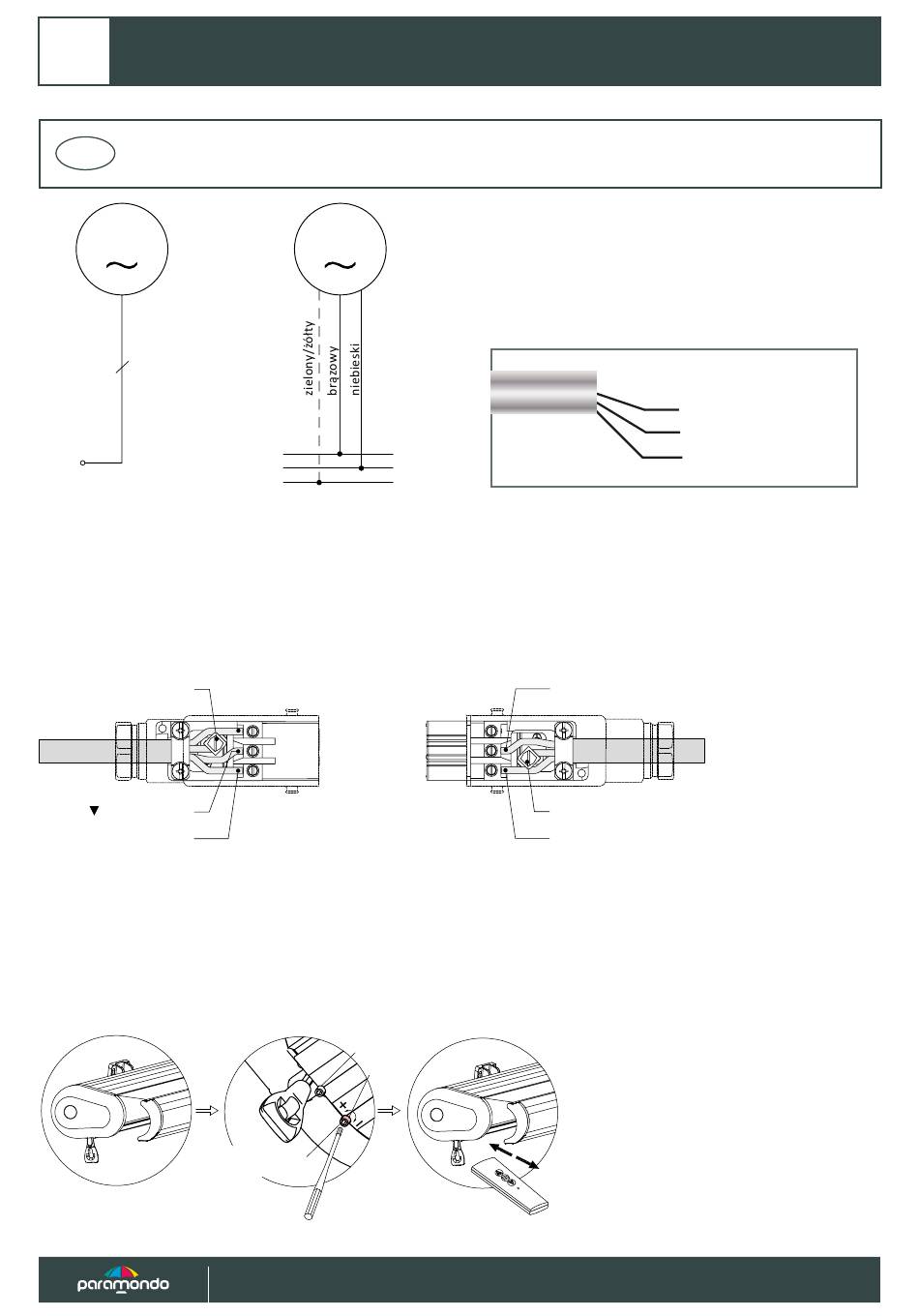

Podłączyć silnik zgodnie z instrukcją podłączenia. Aby zapobiec przedostaniu się wody do silnika, pętlę kabla przyłączeniowego zawsze
należy kierować w dół.
WSKAZÓWKA: Do podłączenia przewodu sieciowego do silnika markizy zalecamy użycie zastawu wtyczek Hirschmann. Można je zakupić w
naszym sklepie, nr artykułu 10050625.
Przyłącze po stronie silnika
PE = (zielony/żółty)
2 = (czarny/brązowy)
niebieski
1 = N (
)
Po włączeniu silnik krótko wibruje i przez 10 sekund automatycznie pracuje w trybie programowania. Ponieważ dołączony ręczny nadajnik
radiowy jest już zaprogramowany, można go od razu używać do sterowania markizą. Jeśli tak nie jest, należy najpierw zaprogramować nada-
jnik ręczny zgodnie z dołączoną instrukcją!
Również pozycje końcowe silnika są już ustawione odpowiednio do markizy. Jeśli konieczne jest ich przestawienie, należy postępować w
następujący sposób:
Śruba nastawcza do ustawiania
M
L1
N
PE
3
2
1
biały
czerwony
punktów krańcowych
www.paramondo.de
przyłącze po stronie sieci
2 = L1 ((brązowy)
3
2
1
PE = (zielony/żółty)
niebieski
1 = N (
L1 = przewód fazowy (brązowy)
N = przewód neutralny (niebieski)
PE = przewód uziemiający
(zielony/żółty)
)
