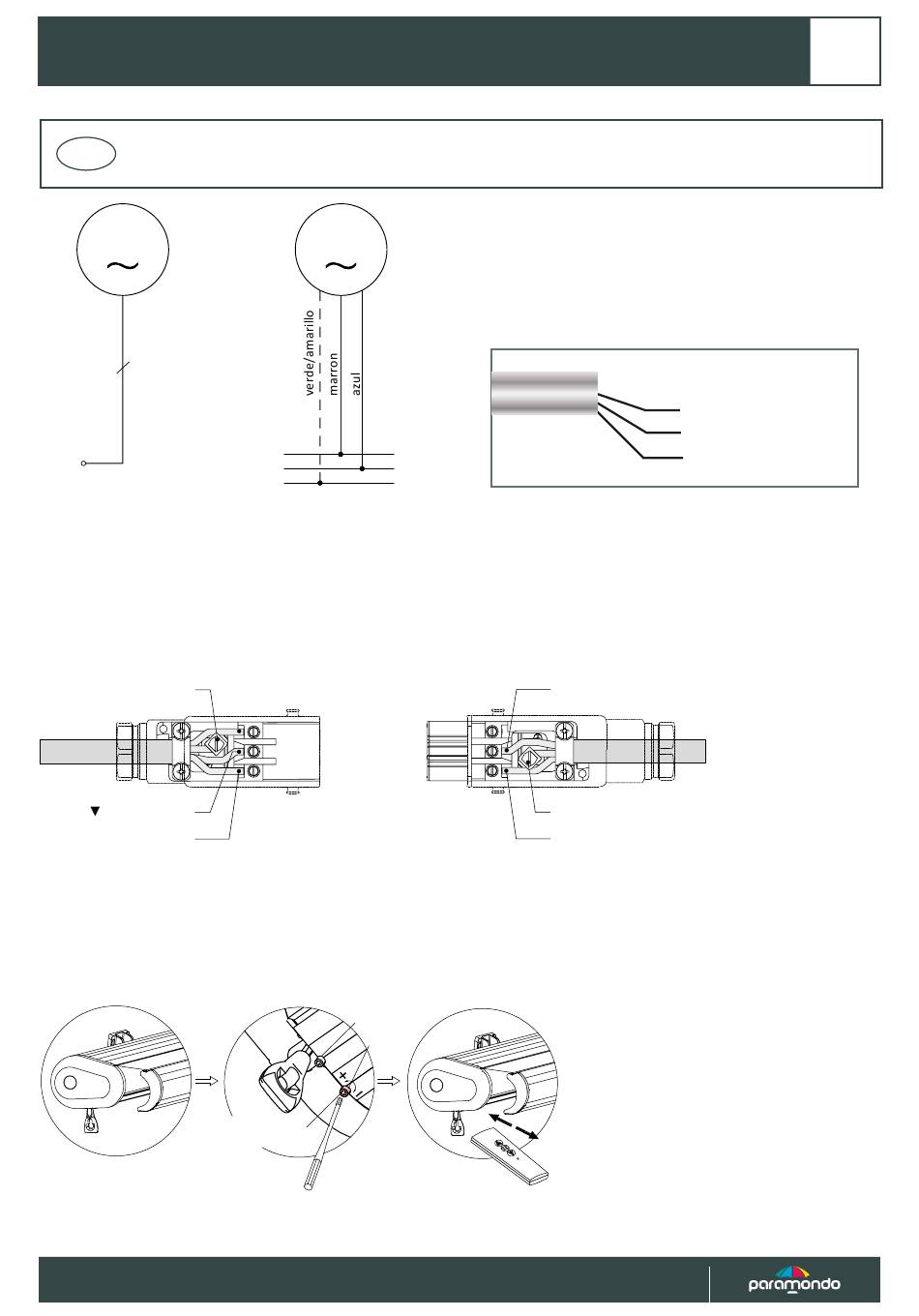

Anschluss und Inbetriebnahme • Connection and start-up • Aansluiting en inbedrijfstelling • Conexión y puesta en servicio • Connexion et
mise en service • Collegamento e messa in funzione • Podłączenie i uruchomienie • Elektrik bağlantısının yapılması ve işletime alınması
ES
M
Red
230 V / 50 Hz
Conectar el motor de acuerdo con las instrucciones de cableado. Con el fin de evitar que el agua escurra hacia el motor, los cables de co-
nexión siempre deben establecerse con un bucle descendente.
TIP: Para conectar el cable de red al motor toldo, le recomendamos que utilice el Set conector Hirschmann. Este se puede encontrar en
nuestra tienda con el número de artículo 10050625.
Lado de conexión de Motor
PE = (verde/amarillo)
2 = (Negro/marrón)
1 = N (azul)
Después de conectarlo el motor vibra cortamente, y se encuentra automáticamente durante 10 segundos en modo de aprendizaje. Puesto
que el control a distancia inalámbrico suministrado ya se encuentra ajustado, se puede controlar el toldo inmediatamente. Si este no es el
caso, ajuste el transmisor de acuerdo con las instrucciones adjuntas la primera vez!
Del mismo modo, los puntos finales del motor son apropiados para el toldo. En este sentido hay que ajustarlo, haga lo siguiente:
establecer los puntos límite
M
L1
N
PE
3
2
1
blanco
rojo
Tornillo de ajuste para
Lado de conexión Red
2 = L1 (marrón)
3
2
1
PE = (verde/amarillo)
1 = N (azul)
L1 = Fase (marrón)
N = Neutro (azul)
PE = Tierra
www.paramondo.de
49
