Anschluss und Inbetriebnahme • Connection and start-up • Aansluiting en inbedrijfstelling • Conexión y puesta en servicio • Connexion et
mise en service • Collegamento e messa in funzione • Podłączenie i uruchomienie • Elektrik bağlantısının yapılması ve işletime alınması
Anschluss und Inbetriebnahme • Connection and start-up • Aansluiting en inbedrijfstelling • Conexión y
puesta en servicio • Connexion et mise en service • Collegamento e messa in funzione • Podłączenie i uru-
chomienie • Elektrik bağlantısının yapılması ve işletime alınması
M
Netz
230 V / 50 Hz

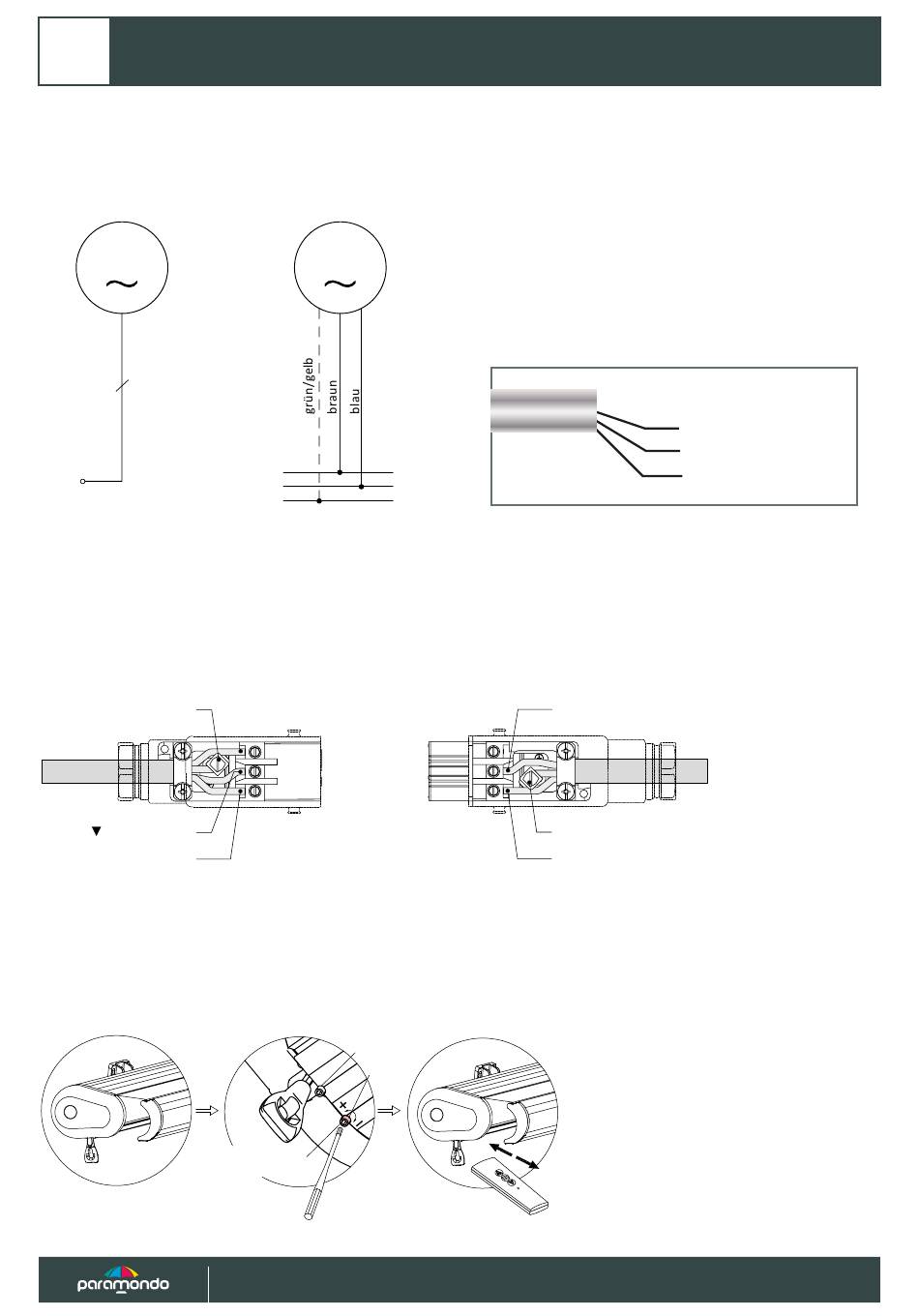

Schließen Sie den Motor gemäß der Anschlussanleitung an. Um zu verhindern, dass Wasser in den Motor hineinläuft, sollte das Anschlusskabel
immer mit einer Schleife nach unten verlegt werden.
TIPP: Für den Anschluss der Netzleitung zum Markisenmotor empfehlen wir Ihnen, das Hirschmann-Stecker-Set zu verwenden. Dieses finden
Sie in unserem Shop unter der Artikelnummer 10050625.
Anschlussseite Motor
PE = (grün/gelb)
2 = (schwarz/braun)
1 = N (blau)
Nach dem Anschließen vibriert der Motor kurz und befindet sich automatisch für 10 Sekunden im Lernmodus. Da der beiliegende Funkhand-
sender bereits eingelernt ist, kann dieser sofort die Markisen ansteuern. Sollte dies nicht der Fall sein, so lernen Sie den Handsender gem.
beiliegender Anleitung zunächst ein!
Ebenso sind die Endpunkte des Motors passend zur Markise bereits eingestellt. Insofern Sie diese verstellen müssen, gehen Sie wie folgt vor:
M
L1
N
PE
3
2
1
weiß
rot
Einstellschraube für die
Endpunkteinstellung
www.paramondo.de
Anschlussseite Netz
2 = L1 (braun)
3
2
1
PE = (grün/gelb)
1 = N (blau)
L1 = Phase (braun)
N = Neutralleiter (blau)
PE = Erdung (grün/gelb)
