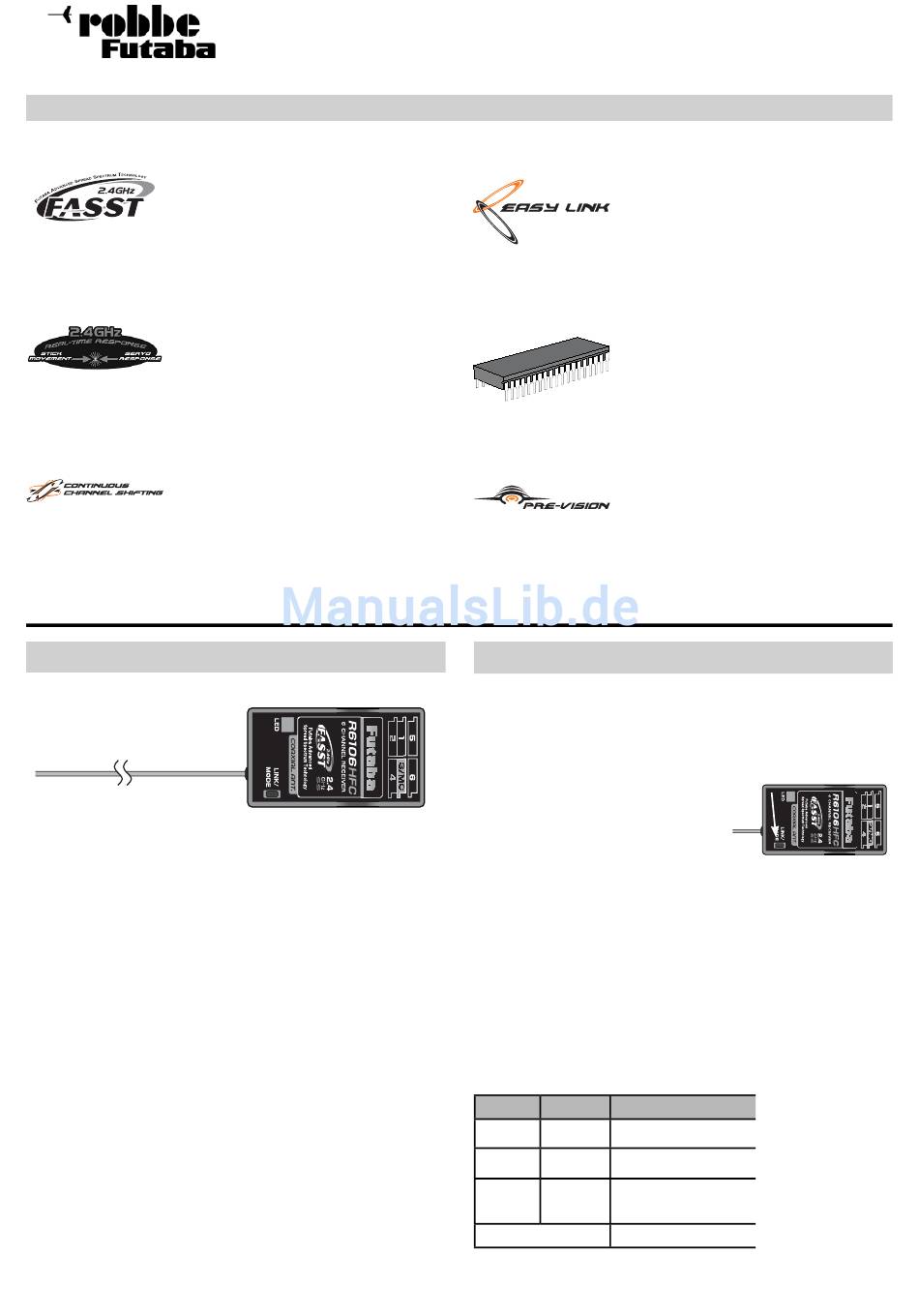

FUTABA R6106 HFC FASST Bedienungsanleitung

Vorteile des FASST-Systems (Futaba Advanced Spread Spectrum Technologie):
• Keine Quarze • Keine Frequenzkanalwahl
• Höchste Sicherheit vor Gleichkanalstörungen
• Bestmögliche Störsignalunterdrückung
• Hohe Bandbreite - mehr Sicherheit
• Schnelles Frequenzhopping
Real-Time-Response - Echtzeitsteuerung
Die Ansprechzeit (vom Betätigen des Steuer-
knüppels bis zur Servoreaktion) des FASST
Systems ist 2 x schneller als bisherige 2,4 GHz
Systeme. Das Ergebnis entspricht quasi einer
Echtzeitsteuerung, ein deutlich direkteres Steu-
ergefühl.
Alle 7/8 ms springen Sender und Empfänger im
gleichen Rhythmus, von Kanal zu Kanal. Durch
die kurze Belegungszeit gibt es keine Signal-
konflikte oder Unterbrechungen, zudem werden
Störungen extrem gut unterdrückt.

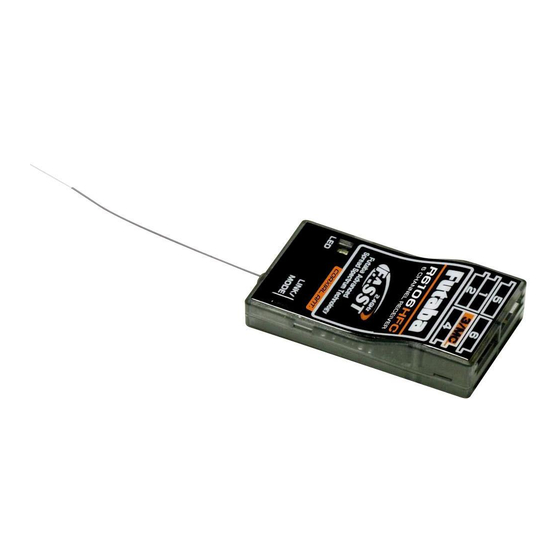

Empfänger R 6106 HFC 2,4 GHz FASST
Kleiner, leichter 6-Kanal FASST Empfänger mit stirnseitigen Anschlüs-
sen. Umschaltbar für Digital und Analogservos, wodurch die Impuls-
ausgabe für Digitalservos schneller erfolgt, was zu einer noch kürzeren
Reaktionszeit führt. Einsetzbar im gesamten Modellbaubereich, die
14 cm lange Antenne kann bei diesem Empfänger aus Rümpfen oder
Chassis aus CFK oder Metall nach außen verlegt werden. Nicht für
Großflugmodelle und Jets empfohlen.
Kompatibel zu allen FASST Anlagen und Modulen im 7 Kanal Modus.
Technische Daten Empfänger R 6106 HFC 2,4GHz
Betriebsspannung:
Stromaufnahme:
Kanalzahl:
Frequenzkanal-Raster:
Frequenzband:
Alternativ:
Frequenzkanäle:
Übertragungssystem:
Gewicht:
Abmessungen:
Temperaturbereich:
Antennenlänge:
Reichweite:
Bedienungsanleitung Empfänger R6106 HFC FASST 2,4 GHz
No. F 1000
3,3-8,4 V(4-5 NC/NiMH)
ca. 45 mA
6
2048 kHz
2,4...2,4835 GHz
2,4...2,454 GHz
36
FSK/ HRS-FSK
7 g
39 x 21,7 x 12,3 mm
-15...+55°C
ca. 14 cm
> 1000 m
Easy Link - Einfache Anbindung
Zur Identifizierung wird ein Code mit über 130
Millionen Möglichkeiten mitgesendet, welcher
im Empfänger gespeichert wird wodurch dieser
fest an diesen Sender fixiert (angebunden) ist.
Gleich welcher Sender sich im ISM-Band ein-
loggt, der Empfänger wird nur Signale dieses
einen Senders akzeptieren.
Customized IC Chip
Für die FASST Technologie werden Kunden-
spezifische IC-Chips eingesetzt, welche von
Futaba speziell für Anforderungen in der RC-
Fernsteuertechnik entwickelt wurden. Nur so
kann der hohe Standard für Qualität und Aus-
fallsicherheit sichergestellt werden.
FASST Empfänger scannen das Eingangssi-
gnal permanent wobei eine spezielle Software-
technologie eventuelle Datenfehler automatisch
korrigiert.
Empfänger - Anbindung
Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch
die individuelle Codenummer des Senders (130 Millionen Codes) gespei-
chert. Durch diese "Bindung" reagiert der Empfänger nur noch auf die
Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca. 0,5 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste Link/Mode am Empfänger für min-
destens 2 Sekunden drücken und wieder
loslassen um den Empfänger an den
Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet
die Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Vorausset-
zungen zu einer noch besseren Unterdrückung von Störsignalen als bei
herkömmlichen Systemen, da über einen digitalen Filter nur die Steuer-
impulse des eigenen Senders herausgefiltert werden können. Dadurch
werden Störungen und der Einfluss von anderen Sendern sehr effektiv
unterdrückt.
Es können mehrere Empfänger an das gleiche Modul "angebunden" wer-
den". Soll die "Bindung" an ein anderes Modul erfolgen, so ist nach dem
Einschalten die Taste Link/Mode erneut zu drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot Funktion/Status
S e n d e r s i g n a l
AUS EIN
NICHT
S e n d e r s i g n a l
EIN AUS
empfangen
Sendersignale werden
blinkt AUS empfangen, aber falsche
Codenummer.
abwechselnd blinkend Nicht behebbarer Fehler
w i r d
empfangen
w i r d
