5.2

Ausbauarbeiten

1.
2.
1.
2.
1.
14

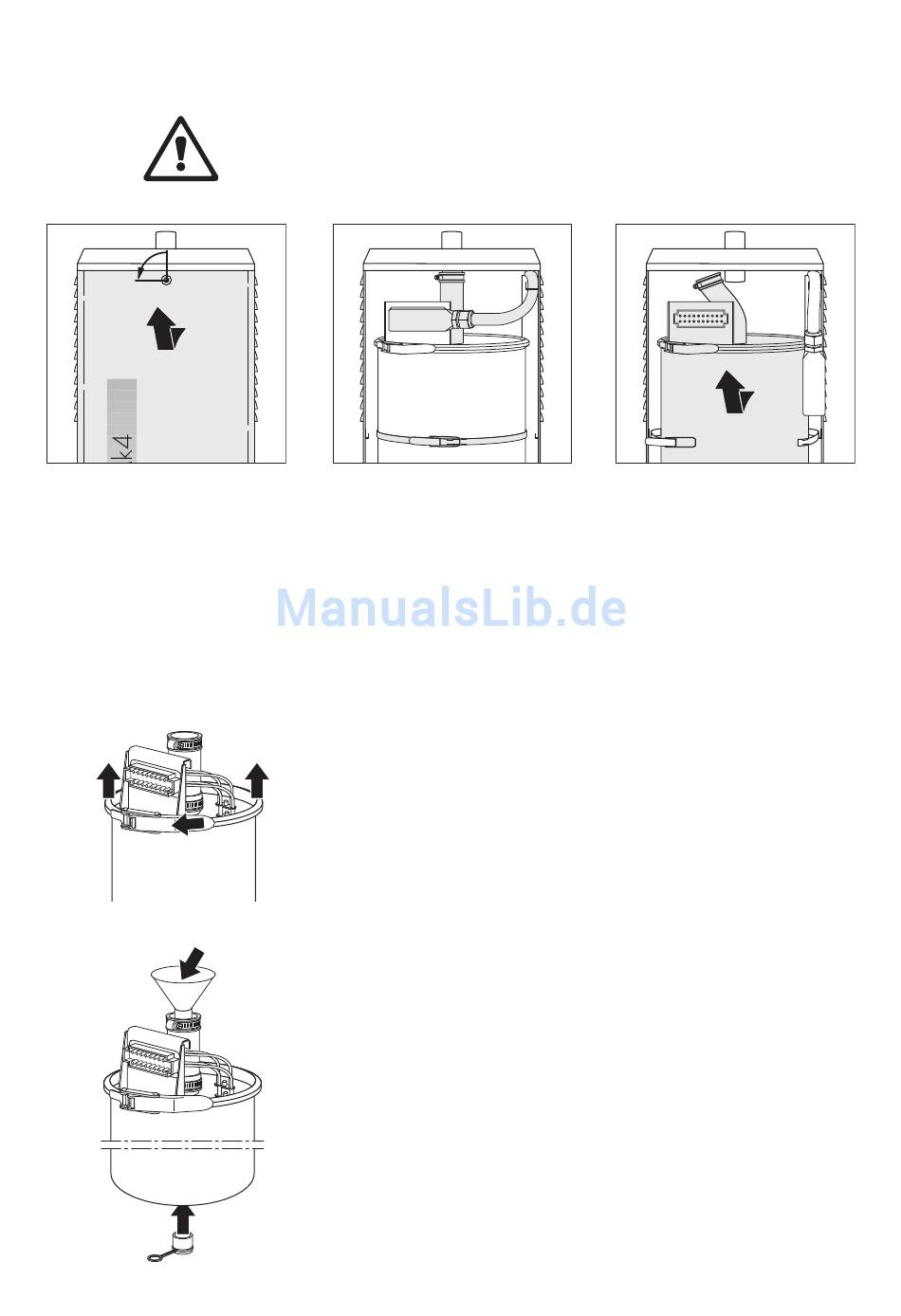

Ausbau des Dampfzylinders
Achtung! Wurde kurz vor der Ausserbetriebnahme Dampf produziert, ist der Dampf-
zylinder heiss. Ziehen Sie deshalb für die Ausbauarbeiten gut isolierende Hand-
schuhe an.
• Dampfluftbefeuchter ausser Betrieb setzen (siehe Kapitel 4.3).
2.
3.
1. Verriegelung der Fronttüre mit Schraubenzieher lösen (90° nach links drehen)
und Fronttüre entfernen.
2. Obere Schlauchklemme des Ausblasstutzens lösen und Stutzen nach unten vom
Dampfanschluss abziehen.
3. Kabelbaum von Stecker abziehen und in der dafür vorgesehenen Halterung
einhängen.
4. Spannring (Dampfzylinderbefestigung) lösen und in die dafür vorgesehenen
Halterungen einhängen.
5. Dampfzylinder nach vorne kippen und ausbauen.
Achtung! Dampfzylinder vorsichtig abstellen, damit die Ablauföffnung nicht
beschädigt wird.
2.
Ausbau des Dampfzylinderdeckels
1. Deckelspannring des Dampfzylinders lösen.
2. Deckel mit Heizstäben vorsichtig abheben.
Falls sich der Deckel aufgrund starker Verkalkung (Wartungsintervallzeit überschrit-
ten) nicht abheben lässt, gehen Sie wie folgt vor:
1. Ablauföffnung des Dampfzylinders mit Verschlusszapfen (im Lieferumfang ent-
halten) verschliessen.
2. Dampfzylinder über den Ausblasstutzen mit verdünnter Ameisensäure füllen.
Achtung! Hinweise zu den Reinigungsmitteln beachten.
Ameisensäure solange einwirken lassen, bis sich der Dampfzylinderdeckel
abheben lässt.
4.
5.
