animeo

IB+/IB Interface

Installation

Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (Person mit elektro-

technischer Ausbildung und Kenntnissen gem. VDE 0105-100) durchgeführt werden. Schalten Sie alle zu montierenden An-

schlussleitungen spannungslos. Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten. Schalten Sie die

Steuerung aus, wenn an der angesteuerten Anlage Wartungs- oder Reparaturarbeiten vorgenommen oder in der Nähe der Anlage

Arbeiten (z.B. Fensterputzen) durchgeführt werden. Beachten Sie im Übrigen die Sicherheitshinweise des Herstellers der angesteuer-

ten Anlage. Für den ordnungsgemäßen Betrieb sind fachgerechte Installation und ausreichende Stromversorgung erforderlich!

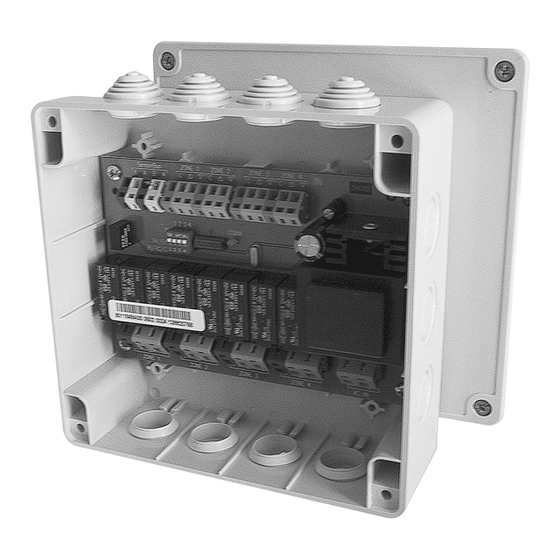

Das Interface ist in ein IP 54-Gehäuse geschraubt und kann in Zwischendecken, -wänden oder -böden, in feuchten Räumen

montiert werden. Der Einbau- und Montageort der Somfy Komponenten muss jedoch so gewählt werden, dass jederzeit ein unge-

hinderter Zugang für Wartungs- und Instandsetzungsarbeiten, ggf. über zugängliche Revisionsöffnungen, erfolgen kann. (z.B. nicht

in verklebten Zwischenböden oder Zwischendecken, unter verklebten oder großflächig verlegten Teppichböden, hinter Leuchten

o. ä.). Wird diese Vorschrift nicht beachtet, sind Ansprüche gegen den Verkäufer wegen hierdurch verursachter erhöhter Instand-set-

zungskosten und -aufwendungen ausgeschlossen. Der Abstand zwischen animeo IB+/IB Interface und Building Controller darf

höchstens 2 Meter betragen.

Änderungen dienen dem technischen Fortschritt

und bleiben vorbehalten. Maße in mm.

GEBRAUCHS-

ANWEISUNG

Das animeo IB+/IB Interface wird z. B. im Renovierungsfall ein-ge-

setzt, wenn der animeo IB+ Building Controller andere Somfy Steue-

rungssysteme wie IB-Motorsteuergeräte (CD 800/801, CD 1 x 1,

CD 2 x 1, CD 1 x 4) und Relaisbox (RK 2 ...) ansteuert.

Das animeo IB+/IB Interface kann maximal 4 Ausgänge (Bereiche) an-

steuern.

165 mm

IB+/IB Interface

60 mm

Seite 1 Das Interface ist in ein IP 54-Gehäuse geschraubt und kann in Zwischendecken, -wänden oder -böden, in feuchten Räumen montiert werden. Der Einbau- und Montageort der Somfy Komponenten muss jedoch so gewählt werden, dass jederzeit ein unge- hinderter Zugang für Wartungs- und Instandsetzungsarbeiten, ggf. über zugängliche Revisionsöffnungen, erfolgen kann. (z.B. nicht in verklebten Zwischenböden oder Zwischendecken, unter verklebten oder großflächig verlegten Teppichböden, hinter Leuchten...
Seite 2 Anschluss Der Abstand zwischen animeo IB+/IB Interface und Building Controller darf höchstens 2 Meter betragen. Schließen Sie das animeo IB+/IB Interface spannungslos an: Eingang: Ausgang: : Eingänge der Bereiche (Zone 1 bis 4) : Potentialfreie Ausgänge der Bereiche B, A: Anschluss von RS 485 (Zone 1 bis 4) N, L:...
Seite 3 Einstellung Die Ausgänge werden einzeln über Schiebeschalter eingestellt: Netzspannung ausschalten. Schiebeschalter auf IB schieben: Ansteuerung von Somfy IB-Geräten (Impulssignal) Schiebeschalter auf RK/EK/RI/RG/GS: Ansteuerung von Relaisbox-Steuergeräten (Dauersignal) Netzspannung wieder einschalten. Technische Daten Artikel-Nummer: 9 011 849 Betriebsspannung: 220-240 V/~50/60 Hz 2,5 mm 2 eindrähtig / 1,5 mm 2 feindrähtig Zulässiger Querschnitt der Anschlussleitung:...
Seite 4 Änderungen dienen dem technischen Fortschritt IB+/IB Interface und bleiben vorbehalten. Maße in mm.
