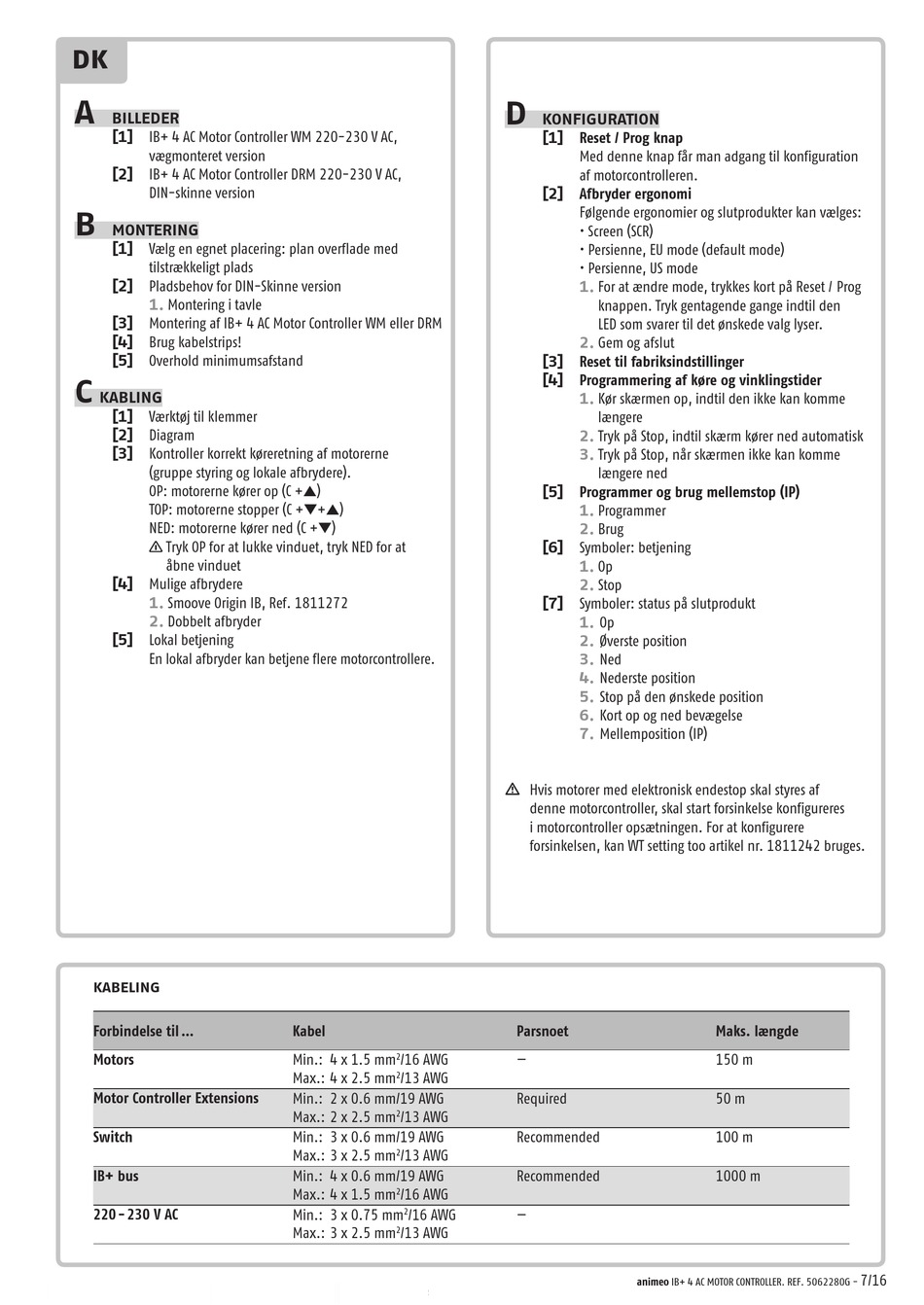

SOMFY animeo IB+ Gebrauchsanweisung Seite 7

DK
A
BILLEDER
[1] IB+ 4 AC Motor Controller WM 220-230 V AC,
vægmonteret version
[2] IB+ 4 AC Motor Controller DRM 220-230 V AC,
DIN-skinne version
B
MONTERING
[1] Vælg en egnet placering: plan overflade med
tilstrækkeligt plads
[2] Pladsbehov for DIN-Skinne version
1.
Montering i tavle
[3] Montering af IB+ 4 AC Motor Controller WM eller DRM
[4] Brug kabelstrips!
[5] Overhold minimumsafstand
C
KABLING
[1] Værktøj til klemmer
[2] Diagram
[3] Kontroller korrekt køreretning af motorerne
(gruppe styring og lokale afbrydere).
OP: motorerne kører op (C +s)
TOP: motorerne stopper (C +t+s)
NED: motorerne kører ned (C +t)
n Tryk OP for at lukke vinduet, tryk NED for at
åbne vinduet
[4] Mulige afbrydere
1.
Smoove Origin IB, Ref. 1811272
2.
Dobbelt afbryder
[5] Lokal betjening
En lokal afbryder kan betjene flere motorcontrollere.
KABELING
Forbindelse til ...
Motors
Motor Controller Extensions
Switch
IB+ bus
220 - 230 V AC
Kabel
Min.: 4 x 1.5 mm /16 AWG
2
Max.: 4 x 2.5 mm /13 AWG
2
Min.: 2 x 0.6 mm/19 AWG
Max.: 2 x 2.5 mm /13 AWG
2
Min.: 3 x 0.6 mm/19 AWG
Max.: 3 x 2.5 mm /13 AWG
2
Min.: 4 x 0.6 mm/19 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 0.75 mm /16 AWG
2
Max.: 3 x 2.5 mm /13 AWG
2
D
KONFIGURATION
[1] Reset / Prog knap
Med denne knap får man adgang til konfiguration
af motorcontrolleren.
[2] Afbryder ergonomi
Følgende ergonomier og slutprodukter kan vælges:
• Screen (SCR)
• Persienne, EU mode (default mode)
• Persienne, US mode
1. For at ændre mode, trykkes kort på Reset / Prog
knappen. Tryk gentagende gange indtil den
LED som svarer til det ønskede valg lyser.
2.
Gem og afslut
[3] Reset til fabriksindstillinger
[4] Programmering af køre og vinklingstider
1. Kør skærmen op, indtil den ikke kan komme
længere
2.
Tryk på Stop, indtil skærm kører ned automatisk
3.
Tryk på Stop, når skærmen ikke kan komme
længere ned
[5] Programmer og brug mellemstop (IP)
1.
Programmer
2.
Brug
[6] Symboler: betjening
1. Op
2. Stop
[7] Symboler: status på slutprodukt
1.
Op
2.
Øverste position
3.
Ned
4. Nederste position
5. Stop på den ønskede position
6.
Kort op og ned bevægelse
7.
Mellemposition (IP)
m Hvis motorer med elektronisk endestop skal styres af
denne motorcontroller, skal start forsinkelse konfigureres
i motorcontroller opsætningen. For at konfigurere
forsinkelsen, kan WT setting too artikel nr. 1811242 bruges.
Parsnoet
—
Required
Recommended
Recommended
—
animeo IB+ 4 AC MOTOR CONTROLLER. REF. 5062280G -
Maks. længde
150 m
50 m
100 m
1000 m
7/16
