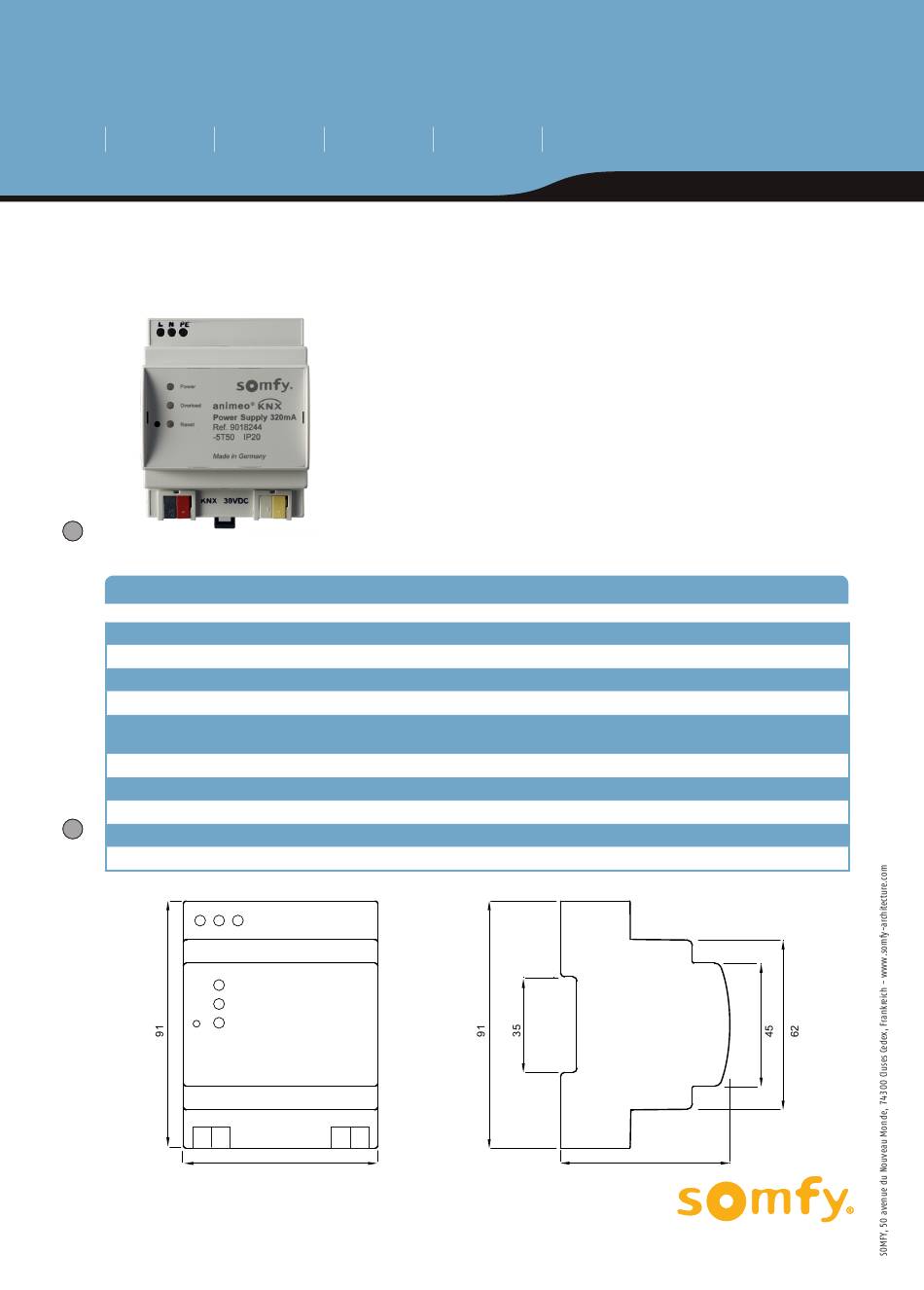

SOMFY animeo Solo Bedienungs- Und Montageanleitung

Power Supply 320 ma
animeo Solo animeo IB+
BEDIENUNGS- UND MONTAGEANLEITUNG
Ref. 9018244
Technische Daten
Versorgungsspannung
ausgangsspannung
ausgangsspannung unverdrosselt
nennstrom gesamt
anschlussklemmen
umgebungstemperatur
Schutzart
montage
abmessungen
Konformität
L N PE
Power
Overload
Reset
KNX
_
+
71
© 2013, SOMFY SAS . ALL RIGHTS RESERVED . ref. 5115193a – 2013/10/31
animeo KNX animeo LON
KNX Spannungsversorgung mit integrierter Drossel. Weltweite
Einsatzmöglichkeit durch Weitbereichseingang 100 - 240 V AC.
LED-Anzeige für Betriebsbereitschaft, Überlast und Reset. Taster
für automatischen Reset auf der KNX Linie. Zusätzlicher unverdros-
selter Hilfsspannungsausgang mit 30 V DC. Der Gesamtnennstrom
an den kurzschlussfesten Ausgängen beträgt 320 mA.
leistungsmerkmale:
• Weitbereichseingang 100 - 240 V AC / 50-60 Hz
• Integrierte KNX Drossel
• Integrierte KNX Reset-Funktion
• Kurzschlussfest
• Status LEDs für Betrieb, Überlast und Reset
100-240 V AC / 50/60 Hz
30 V DC (28-31 V DC gem. KNX-Spezifikation)
30 V DC
320 mA
Schraubklemme
max. 2,5 mm
- 5 ° C bis + 50 ° C
IP 20
DIN Schiene REG
71 x 91 x 62 mm (B x H x T), 4 TE
www.somfy.com/ce
30 V DC
_
+
S o l u t i o n S f o r c o m m e r c i a l b u i l d i n g S
KNX Busklemme/Hilfsspannungsklemme
Querschnitt ∅ 0,6 - 0,8 mm
2
62
