Hot-plug Komponenten
8.1.2

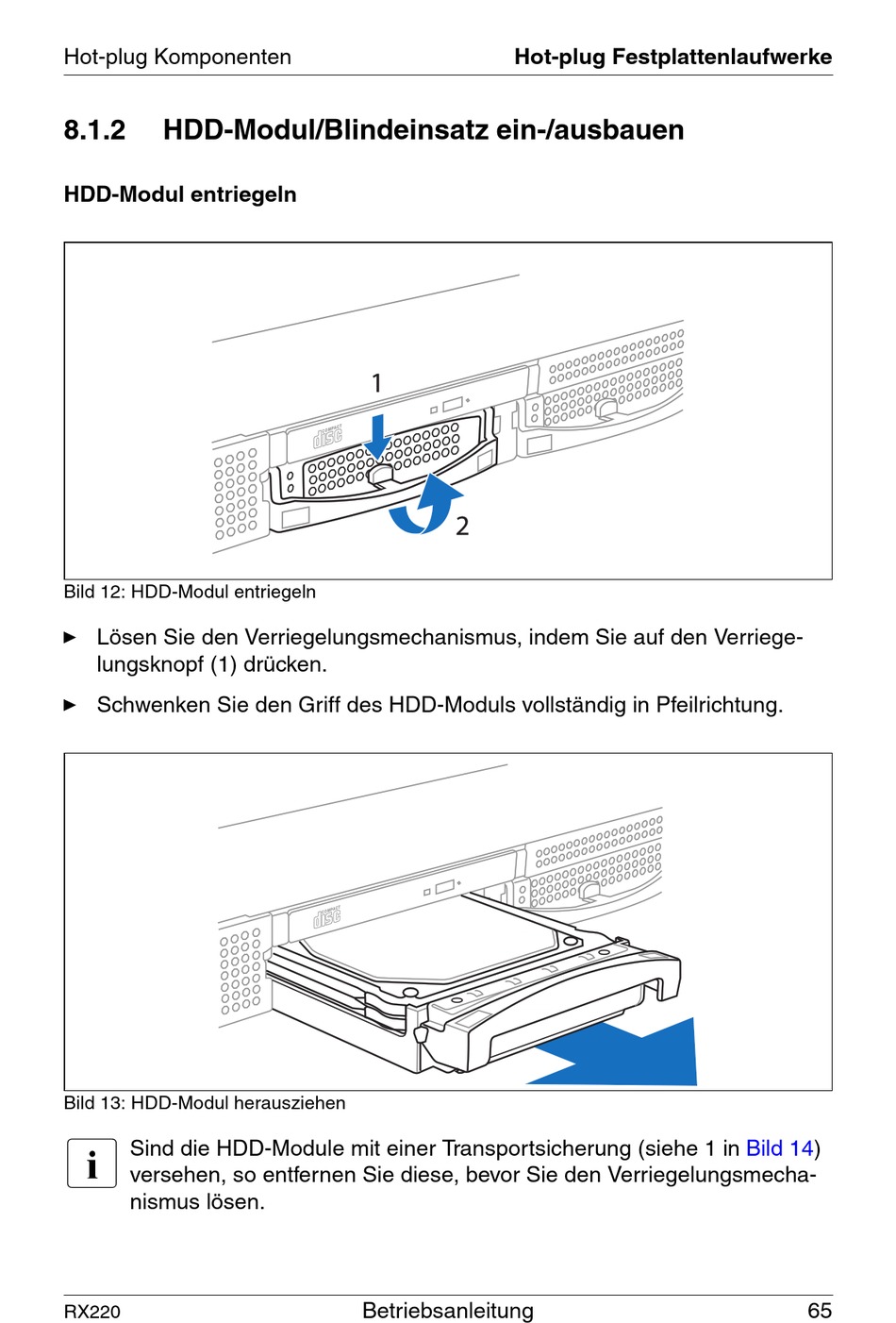

HDD-Modul/Blindeinsatz ein-/ausbauen
HDD-Modul entriegeln
Bild 12: HDD-Modul entriegeln
Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege-
lungsknopf (1) drücken.
Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung.
Bild 13: HDD-Modul herausziehen
I
Sind die HDD-Module mit einer Transportsicherung (siehe 1 in
versehen, so entfernen Sie diese, bevor Sie den Verriegelungsmecha-
nismus lösen.
RX220
Hot-plug Festplattenlaufwerke
Betriebsanleitung
14)
65
