COMMANDES ET FONCTIONS
1)
BLOC À FUSIBLE "MAINS FUSE"
Logement pour le fusible de réseau.
2)
PRISE D'ALIMENTATION "FULL RANGE MAINS INPUT"
Elle permet de connecter le cordon d'alimentation fourni.
Le connecteur utilisé pour le branchement au réseau est du type POWER CON®
(bleu)
3)
FENTES DE REFROIDISSEMENT
Ces fentes assurent le refroidissement de l'amplificateur pendant le fonctionnement.
Ne jamais les boucher et, si cela est nécessaire, les nettoyer afin d'assurer une
ventilation efficace.
4)
CONNECTEUR D'ENTRÉE "BALANCED MAIN INPUT"
Entrée symétrique au niveau ligne (0 dBu).
Elle peut accueillir des prises "XLR" .
5)
CONNECTEUR DE SORTIE "LINK"
Le connecteur "XLR" connecté en parallèle avec l'entrée (4) peut être utilisé pour
envoyer le signal audio en entrée d'une autre enceinte amplifiée.
6)
CONNECTEUR DE SORTIE " BALANCED X-OVER OUTPUT "
Sortie symétrique du croisement interne. Le signal prélevé de cette sortie peut être
transmis à un diffuseur amplifié quelconque.
La fréquence de coupure peut être sélectionnée à l'aide du sélecteur " SUB X-OVER"
(7).
7)
SÉLECTEUR " SUB X-OVER "
Ce sélecteur permet de modifier le croisement (fréquence de coupure ou crossover)
entre le caisson de grave et le diffuseur qui y est branché à travers la sortie "
BALANCED X-OVER OUTPUT ".
Le croisement peut être configuré à 90Hz ou à 120Hz avec une pente de 24dB/oct.
Le choix de la coupure dépend du type de reproduction sonore que l'on souhaite
obtenir.
8)
SÉLECTEUR " SUB PHASE "
Ce sélecteur permet d'obtenir une rotation de 180° du signal audio reproduit par le
caisson de grave.
Cette rotation de phase optimise plus aisément la reproduction des fréquences
basses même lors des installations les plus difficiles. L'installation achevée,
reproduire un morceau de musique et intervenir sur le sélecteur afin d'obtenir la
meilleure performance acoustique des fréquences basses.
9)
INDICATEUR LUMINEUX "ON"
L'indicateur lumineux "ON" s'allume de couleur vert pour indiquer que le diffuseur est
allumé et le fonctionnement correct de l'amplificateur.
10)
INDICATEUR LUMINEUX "SGN"
Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à
un niveau de -20dB).
11)
INDICATEUR LUMINEUX " LIM "
Cet indicateur devient rouge lorsqu'il indique l'intervention du circuit limiteur interne;
ce dernier évite la distorsion de l'amplificateur et protège les haut-parleurs des
surcharges. Il s'éclaire également pendant quelques secondes lorsque l'amplificateur
est allumé.
12)
CONTRÔLE SENSIBILITÉ ENTRÉE "SUBWOOFER LEVEL"
Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur. Ce contrôle
n'influence pas le niveau de la sortie "LINK" et "BALANCED X-OVER OUTPUT".
13)
OPTION DIGITAL DELAY "SDD - SUBWOOFER DIGITAL DELAY"
Le diffuseur DVA S20dp peut être équipé avec un circuit de Delay (SDD -
SUBWOOFER DIGITAL DELAY) qui permet de retarder le signal sonore reproduit
par le subwoofer.
Ce circuit permet l'alignement acoustique entre line array et sub en compensant les
7
diverses positions. Le circuit inclue aussi une sortie équilibrée "XLR" pour relancer le
signal sonore retardé à d'autres subwoofers; en utilisant un seul circuit de Delay il est
possible de retarder en même temps plusieurs subwoofers.
Il est possible d'utiliser ce circuit pour la réalisation de systèmes en configuration
cardioïde. La configuration cardioïde permet une importante atténuation des basses
fréquences émises par la partie postérieure du subwoofer, en maintenant intacte
l'émission sonore frontale.
Une telle configuration prévoit un minimum de 3 subwoofers (deux avec émission
frontale et un avec émission postérieure équipé d'un module SDD). Pour les détails
voir pièces jointes.
CLASSIFICATION EMI
En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une
utilisation en environnement électromagnétique E5.

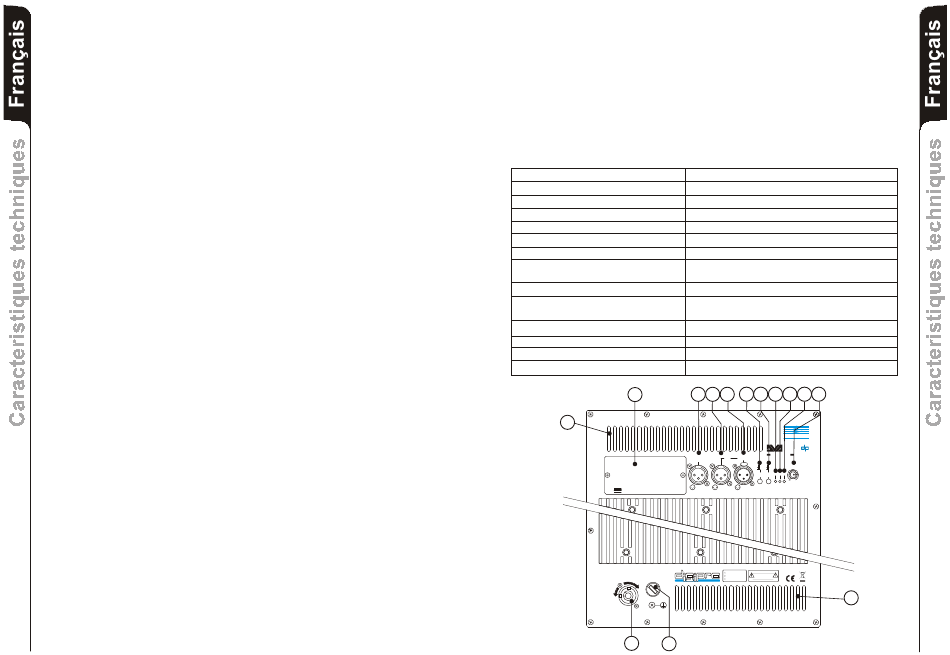

CARACTÉRISTIQUE TECHNIQUES
Système
Typologie amplificateur
Puissance RMS
Puissance musicale
Réponse en fréquence
+/-3dB
Crossover
Pression sonore (SPL)
Composantes
Entrée sensibilité
Impedance entrée
Symétrique
Asymétrique
Alimentation
Forme enceinte
Dimensions [WxHxD]
Poids
13
3
S S
D D
D D
SUBWOOFER DIGITAL DELAY
OPTIONAL CARD
B
d
TECHNOLOGIES
TECHNOLOGIES
FULL RANGE MAINS INPUT
100-240V~ 50-60Hz
2500W MAX
MAINS FUSE
220-240V~ (T10A 250V)
100-120V~ (T20A 250V)
ACTIVE P.F.C.
2
1
Active
®
Digital - Classe D (DIGIPRO )
2000 W ( 1000 W + 1000 W)
4000 W
25-150Hz
90 - 120Hz (24dB/oct)
138 dB peak
2 woofer 18" - 4" voice coil
Neodymium / Ceramic
0 dBu
20Kohm
10Kohm
Full-range avec PFC, 100-240Vac, 50-60Hz
rectangulaire
1100x720x580mm
Neodymium 77Kg - Ceramic 84Kg
6
5
4
7
8
9
10
11
12
B B
d d
TECHNOLOGIES
TECHNOLOGIES
2 2 S S 0 0
NEODYMIUM
CERAMIC
BALANCED
BALANCED
X-OVER
LINK
MAIN INPUT
OUTPUT
PUSH
SUB-WOOFER
120Hz
0°
LEVEL
90Hz
180°
+10
SUB
SUB
ON SGN LIM
+4
XOVER
PHASE
0dB
1
2
1
2
1 = GND
2
1
2 = HOT
3
3
3
3 = COLD
"CAUTION"
TO PREVENT ELECTRICAL SHOCK
DO NOT REMOVE COVER
"AVIS"
RISQUE DE CHOCH ELECTRIQUE
digital power
NE PAS OUVRIR
3
8
